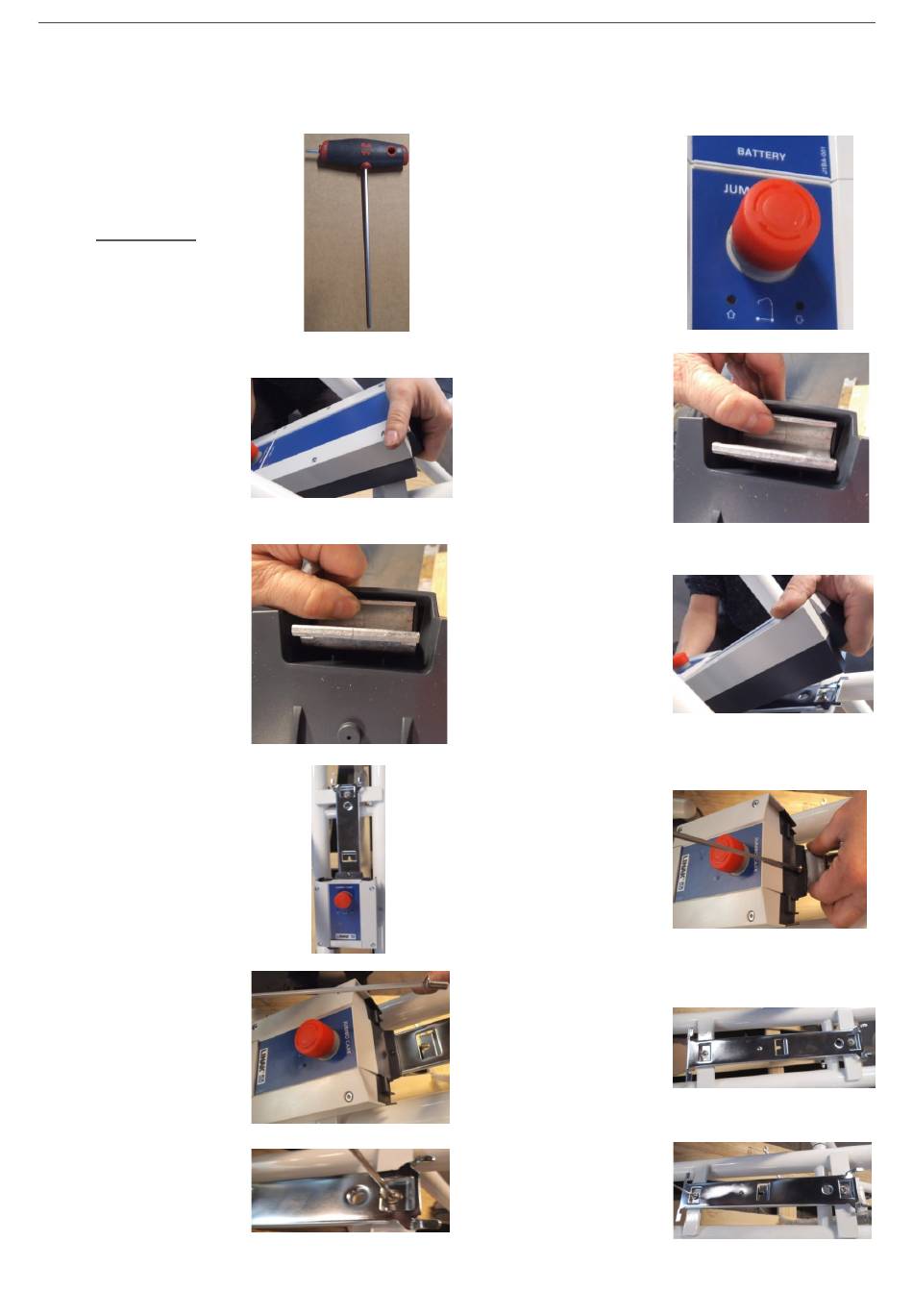

15.8 Remplacement de la commande avec plaque de montage (SINA EL)

Fig. 1 :
Outils requis :
1 clé à six pans creux 2,5
mm (poignée T)
Fig. 3 :
Enlevez le pack
accumulateur, en
actionnant le
déverrouillage situé dans
le creux de préhension.
Fig. 5 :
La figure montre le
verrouillage en condition
déverrouillée.
Fig. 7 :
La figure montre le pack
accumulateur sorti de la
commande.
Fig. 9 :
La figure montre la vis
enlevée de la commande.
Fig. 11 :
Dévissez la vis supérieure
de la plaque de montage.
Mode d'emploi Sina Comfort
Fig. 2 :
Pressez le bouton d'arrêt
d'urgence avant d'enlever
le câble de raccordement.
Enlevez tous les câbles de
la commande (commande
manuelle, moteur).
Fig. 4 :
La figure montre le
verrouillage en condition
verrouillée.
Fig. 6 :
Soulevez un peu le pack
accumulateur et sortez-le
de la commande.
Fig. 8 :
Dévissez et enlevez la vis
comme le montre la figure.
Fig. 10 :
La figure montre la plaque
de montage pour la
commande et le pack
accumulateur.
Fig. 12 :
Dévissez la vis inférieure
de la plaque de montage.
V2.0F
Instructions de montage
Page 46 / 48
