7.1.2 Témoins LED
LN 1 LN 2
I
Auto Alarm
Power

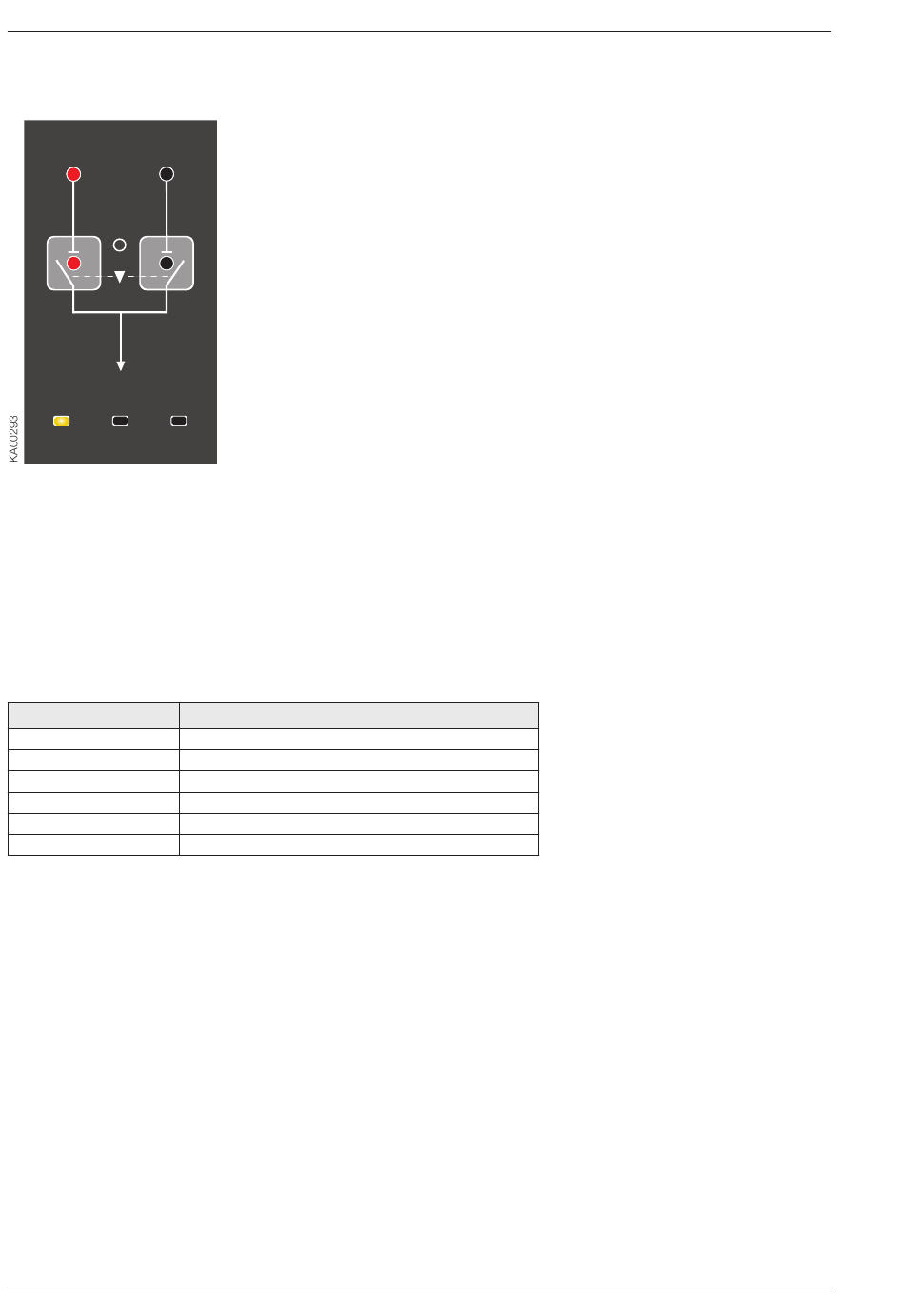

Figure 7.3 Témoins LED des dispositifs ATS200 et ATS300
État de la ligne 1 (LN1)
Un témoin LED LN 1 rouge signale l'état de la ligne LN 1. L'état de la ligne et l'indication correspondante
sont expliqués au tableau 7.1.
État de la ligne 2 (LN2)
Un témoin LED LN 2 rouge signale l'état de la ligne LN 2. L'état de la ligne et l'indication correspondante
sont expliqués au tableau 7.1.
État de la ligne
Tension OK
Aucune tension
Surtension
Sous-tension
Fréquence non valide
Déséquilibre
Tableau 7.1 Indication de l'état de la ligne
Commutateur en position I (I)
Un témoin LED I rouge est allumé lorsque l'inverseur de source OTM_C motorisé se trouve en position I
(le commutateur I est ON et le commutateur II, OFF). Sinon, le témoin LED est éteint. En cas d'échec de
la transition de la position O à la position I, le témoin LED I clignote.
Commutateur en position II (II)
Un témoin LED II rouge est allumé lorsque l'inverseur de source OTM_C motorisé se trouve en position II
(le commutateur II est ON et le commutateur I, OFF). Sinon, le témoin LED est éteint. En cas d'échec de
la transition de la position O à la position II, le témoin LED II clignote.
Alarme
Un témoin LED d'alarme rouge signale une alarme externe. L'état d'alarme est expliqué au tableau 7.2.
Une alarme active est désactivée en appuyant sur la touche AUTO.
34
Instructions d'installation et d'exploitation, 1SCC390125M0302, rév. D
II
Indication par témoins LED
Allumé
Éteint
Clignotement rapide (5 Hz, 50 % ON/50 % OFF)
Clignotement (1 Hz, 50 % ON/50 % OFF)
Clignotement (1 Hz, 90 % ON/10 % OFF)
Clignotement (1Hz, 10 % ON/90 % OFF)
7. Utilisation du dispositif de pilotage automatique
