5. Connexion

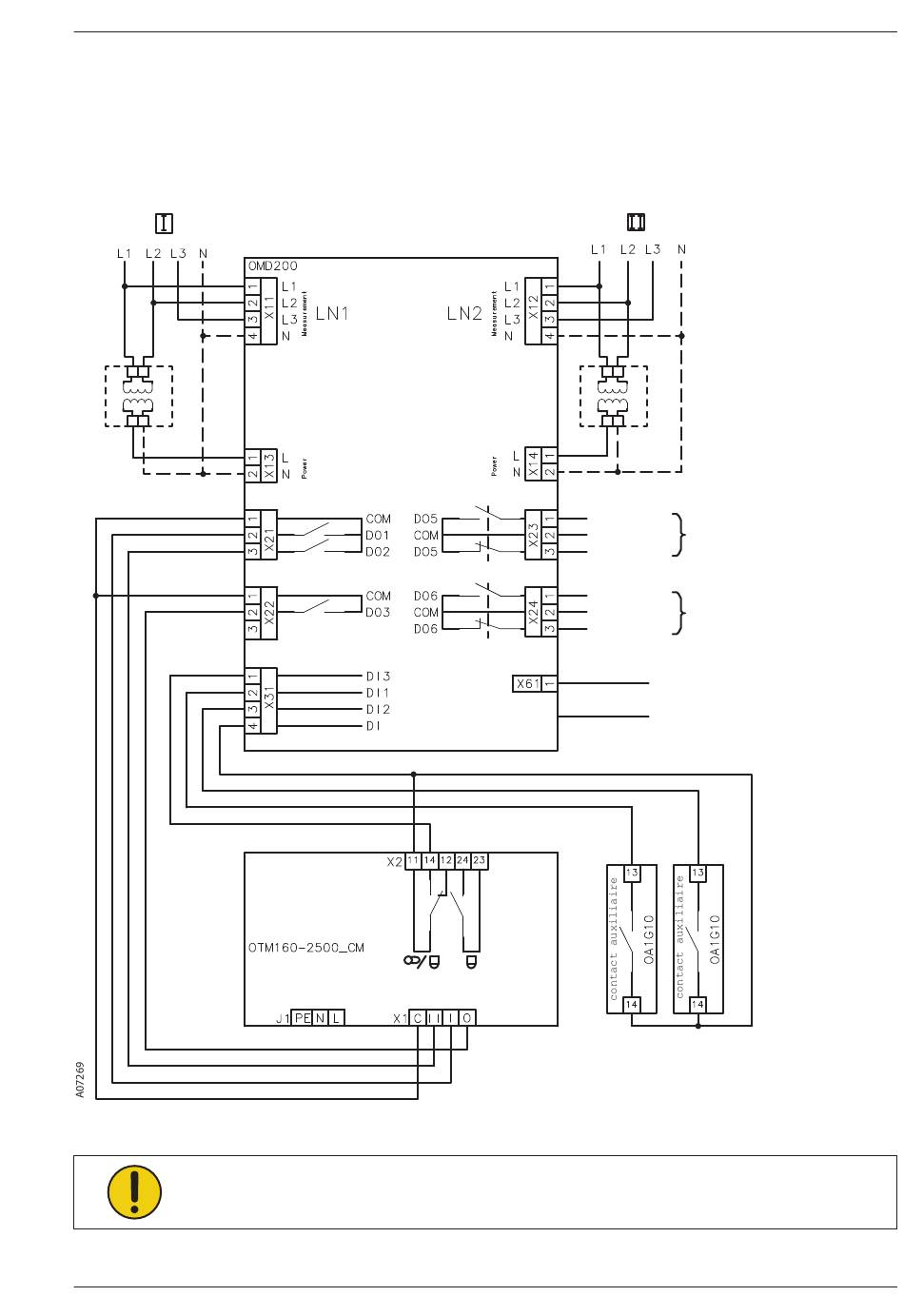

5.2.2 Diagramme du circuit de commande ATS200 avec
OTM160...2500_CM_ motorisé
Figure 5.2
Diagramme du circuit de commande ATS200 avec OTM160...2500_CM_ motorisé
La terre de l'équipement doit toujours être connectée.
Réseau
Motorisé
Instructions d'installation et d'exploitation, 1SCC390125M0302, rév. D
Sortie pour contrôler
Démarrage
le démarrage du groupe
COM
électrogène
Arrêt
Signalisation OK /
OK
Alarme de
COM
Alarme
l'équipement
Terre de l'équipement
Terre de l'équipement
provenant du rail DIN
19
