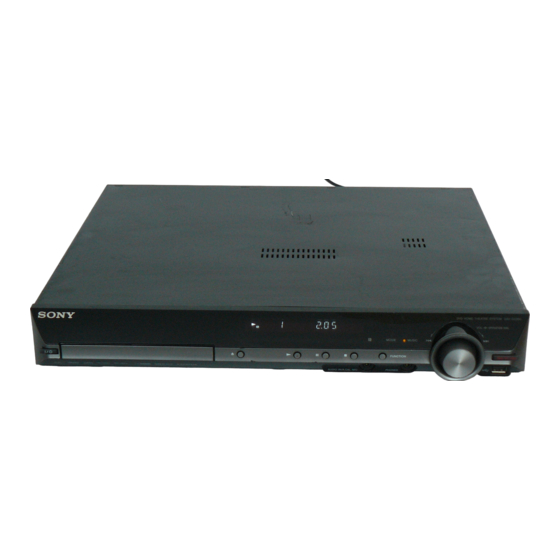

Sony DAV-DZ280 Guide D'installation Rapide

Guide d'installation rapide/Schnellkonfigurationsanleitung
DAV-DZ280
1
Raccordement des enceintes/Anschließen der Lautsprecher
Raccordez les cordons d'enceinte aux prises SPEAKER de couleur correspondante sur l'appareil.
Schließen Sie die Lautsprecherkabel an die SPEAKER-Buchsen des Geräts an, die dieselbe Farbe aufweisen.
SUBWOOFER
FRONT R
Unité principale
CENTER
Hauptgerät
FRONT L
SUR L
 Pour optimiser le son surround, placez toutes les enceintes à la même distance de
la position d'écoute.
 Le caisson de graves peut être installé n'importe où dans la pièce.
 Toutes les enceintes, à l'exception du caisson de graves, doivent être placées au
niveau de l'oreille.
 Den besten Raumklang erzielen Sie, wenn sich alle Lautsprecher im selben Abstand
von der Hörposition befinden.
 Der Tiefsttonlautsprecher kann an einer beliebigen Stelle im Raum aufgestellt
werden.
 Alle Lautsprecher mit Ausnahme des Tiefsttonlautsprechers sollten auf Ohrhöhe
aufgestellt werden.
Raccordement des cordons d'enceinte à l'enceinte/So schließen Sie Lautsprecherkabel an die Lautsprecher an
Arrière de l'enceinte/Rückseite des Lautsprechers
(–)
(+)
©2009 Sony Corporation Printed in China
4-136-120-21(1)
Panneau arrière de l'unité principale/
Rückseite des Hauptgeräts
KE R
SU R L
SP EA
SU R R
T L
FR ON
T R
FR ON
SUR R
I O U T
DC 5V
H D M X
0.7 A MA
RT
DM PO
Blanc
Weiß
Rouge
Rot
KE R
SP EA
R
OO FE
SU BW
ER
CE NT
Violet
Vert
Violett
Grün
(1)
2
Raccordement du téléviseur/Anschließen eines Fernsehgeräts
Selon les prises disponibles sur votre téléviseur, sélectionnez la méthode de connexion.
Wählen Sie die Anschlussmethode je nach den Buchsen am Fernsehgerät aus.
Méthode 1 : Raccordement à l'aide du câble SCART (EURO AV)
Methode 1: Verbindung über SCART (EURO AV)-Kabel
Bleu
Blau
Gris
Grau
KE R SU R L
SP EA
SU R R
T L
FR ON
T R
FR ON
OU T
DC 5V
HD MI X
0.7 A MA
RT
DM PO
Méthode 2 : Raccordement à l'aide du câble HDMI et du câble SCART (EURO AV)
Methode 2: Verbindung über HDMI-Kabel und SCART (EURO AV)-Kabel
IN
HD MI
KE R SU R L
SP EA
SU R R
T L
FR ON
T R
FR ON
OU T DC 5V
HD MI X
0.7 A MA
RT
DM PO
Pour plus de détails, reportez-vous au Mode d'emploi.
Weitere Informationen finden Sie in der Bedienungsanleitung.
Câble SCART (EURO AV) (non fourni)
SCART (EURO AV)-Kabel (nicht mitgeliefert)
NN A
AN TE
IAL 75
CO AX
FM
AV
EU RO
TV )
UT (TO
OU TP
Câble SCART (EURO AV) (non fourni)
SCART (EURO AV)-Kabel (nicht mitgeliefert)
NN A
AN TE
IAL 75
CO AX
FM
AV
EU RO
TV )
UT (TO
OU TP
Câble HDMI (non fourni)
HDMI-Kabel (nicht mitgeliefert)
