Instrucciones de instalación de las luminarias LED de uso comercial LSR6A y LSSQ6A en áreas ocultas
4. Usando los tornillos de ajuste manual incluidos,
asegure con firmeza la moldura inferior al motor de
la luminaria LED. Alinee el enchufe de alimentación
del motor de la luminaria LED con el conector del
alojamiento cilíndrico y empújelos juntos (Figura 7 .).
5. Encuentre el cable de conexión a tierra verde dentro
del alojamiento cilíndrico y conéctelo al perno del
tornillo del disipador de calor, utilizando la arandela de
sujeción y el tornillo incluidos (Figura 8.).
6. Instale el motor de la luminaria LED y la unidad de
la moldura insertando los muelles de torsión en los
receptores del muelle ubicados dentro del alojamiento
(Figura 9.).
Limpieza
Para limpiar las molduras:
1. Frote suavemente con un trapo suave, limpio, seco y
sin pelusas para quitar el polvo.
2. Frote con una solución de detergente suave en un
trapo suave y limpio para quitar las huellas digitales y
las manchas.
3. Enjuague con agua limpia y seque con un trapo suave,
limpio, seco y sin pelusas.
Conexión eléctrica
PRECAUCIÓN
Asegúrese de que no haya cables pelados expuestos por
fuera de las tuercas para cables.
1. Brinde el servicio eléctrico a la unidad del alojamiento
cilíndrico de acuerdo al "Código Eléctrico Nacional" o a
su código eléctrico local. El aislamiento de los cables
de alimentación debe ser apto para al menos 90 °C
(Figura 10.).
2. Conecte los cables del terminal de alimentación a los
cables del terminal del alojamiento cilíndrico (entrada,
neutro y a tierra) en la luminaria, utilizando las tuercas
para cables del tamaño correcto. Tenga cuidado de no
dejar ningún conductor pelado fuera de las tuercas para
cables.
3. Conecte el blanco con el blanco, el negro con el negro
y el verde (del suministro eléctrico) del lado de la
alimentación con el cable pelado de cobre en la unidad
del alojamiento cilíndrico.
Instrucciones de instalación de las luminarias LED de uso comercial LSR6A y LSSQ6A en áreas ocultas

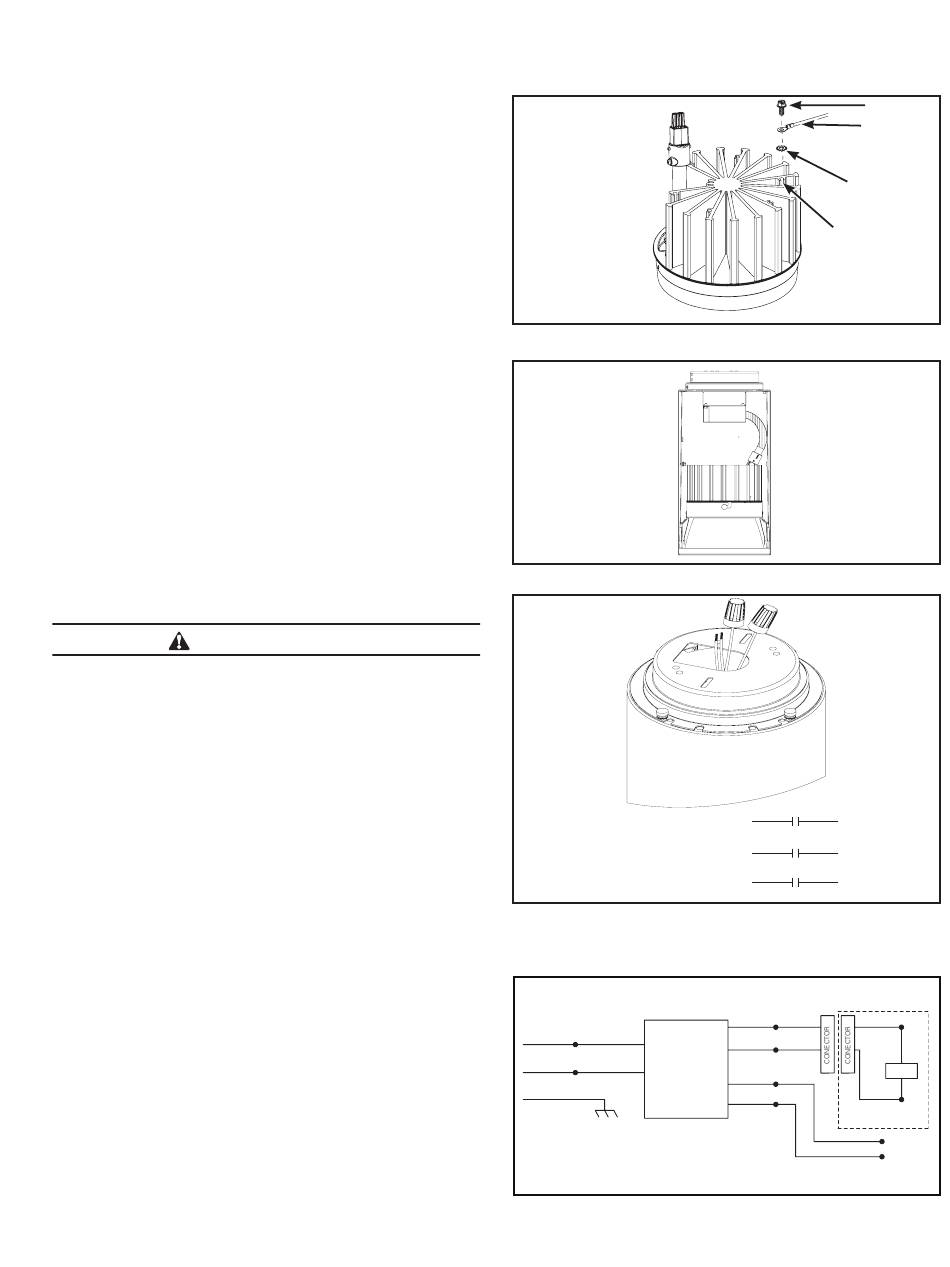

Figura 8.
Figura 9.
Figura 10.
Diagramas de cableado
1. Para el controlador D010TR
NEGRO (LÍNEA)
BLANCO
(NEUTRO)
VERDE
705260INS ADP142624 www.eaton.com
NEGRO
BLANCO
VERDE/COBRE PELADO
AZUL
NEGRO (LÍNEA)
REGULADOR
ROJO
TRIAC A 120 VCA
BLANCO
O CONTROLADOR
(NEUTRO)
DEL REGULADOR
DE 0-10 V A 120- VIOLETA
277 VCA
GRIS
Tornillo
Cable verde
de conexión
a tierra
Arandela de
sujeción
Perno del tornillo
del disipador de
calor
LÍNEA
NEUTRO
CONEXIÓN
A TIERRA
NEGRO
LUZ LED
ROJO
DIAGRAMA DE
CABLEADO DEL MÓDULO
OPCIÓN DE
REGULADOR
DE 0-10 V
(INSTALACIÓN
EN CAMPO)
