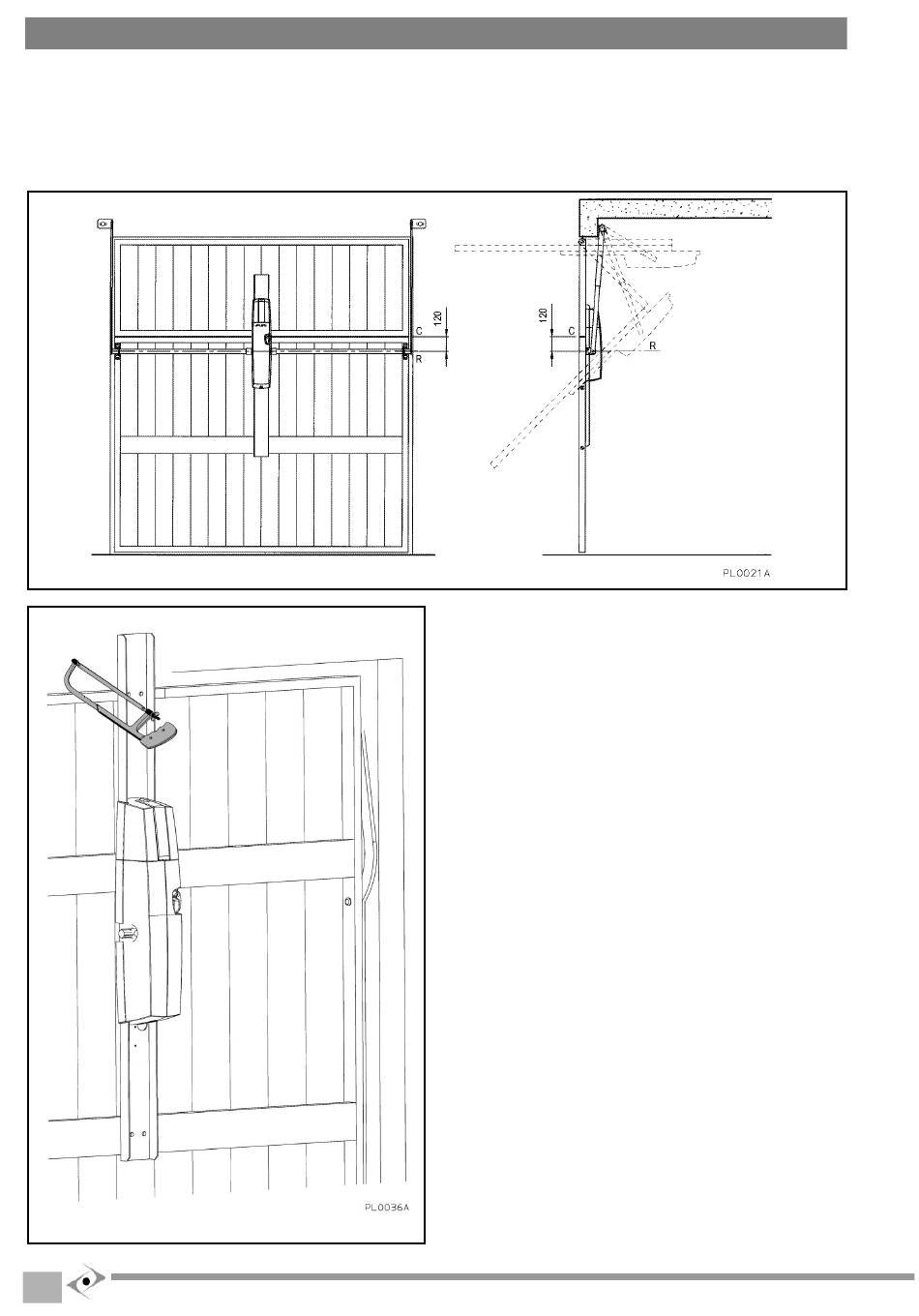

(C) Porte basculante à tablier articulé (fig. 12).
Placer la patte de support de façon à ce que l'axe R de
l'arbre cannelé du moto-réducteur soit 120 mm plus bas que
la charnière C du tablier.
Fig. 13
12
F
e)
Couper la partie de la patte de support qui dépasse du tablier de
la porte basculante (fig. 13).
f)
Fixer la patte au châssis de la porte basculante à l'aide de vis,
de rivets (effectuer des trous de fixation sur la patte) ou de
soudage. Les points de fixation et le point d'appui du moto-
réducteur doivent être solides et renforcés.
Fig. 12
4.3.2 Montage des bras télescopiques
a)
Vérifier l'espace entre les bras d'équilibrage de la porte
basculante et ses montants (fig. 14).
b)
Si celui-ci mesure plus de 15 mm, utiliser éventuellement des
bras télescopiques droits (PLB1, PLB2, PLB3 et PLB3-FAST).
Si cet espace est plus petit, prendre des bras télescopiques
courbes (PLB4, PLB4-FAST) qui fonctionnent dans l'axe avec
les bras de la porte basculante.
c)
Placer les pattes de fixation en équerre (1 fig. 15) des bras
télescopiques sur le montant ou sur l'entretoise supérieure de
la porte basculante ou bien au mur, en respectant les indications
inscrites sur la fig. 15. Fixer les pattes en équerre à l'aide de vis
ou en les soudant.
d)
Ouvrir entièrement la porte basculante et mesurer la valeur D,
soit la distance entre le trou de la patte de fixation en équerre et
l'axe de l'arbre du moto-réducteur, comme indiqué à la fig. 16.
e)
Couper les deux éléments du bras télescopique, dispositif de
guidage et bras, en respectant les valeurs minimales de la fig
17.
f)
Fermer la porte basculante et vérifier que le bras télescopique
reste enfoncé de 100mm (fig. 18). Si cette condition n'est pas
remplie, utiliser des bras télescopiques plus longs ou changer
la position de fixation du bras télescopique.
g)
Attacher les bras télescopiques aux pattes de fixation en équerre
à l'aide de vis et de dès autoblocants mis à disposition (fig. 19).
ATTENTION: vérifier que les bras télescopiques ne croisent pas,
pendant le mouvement, les bras d'équilibrage de la porte
basculante ou la porte basculante elle-même.
ATTENTION: si les bras télescopiques courbes sont utilisés, les
pattes de fixation en équerre doivent être fixées de façon à ce
que les bras courbes ne croisent pas, lors de l'ouverture, les
bras d'équilibrage de la porte.
