BASETech BTNA-90 Mode D'emploi

Bedienungsanleitung
BTNA-90 Notebook-Netzteil
Best.-Nr. 1181511
Bestimmungsgemäße Verwendung
Das Notebook-Netzteil dient zur Spannungsversorgung für Notebooks mit passender DC-
Buchse, die mit Spannungen von 15, 16 oder 19,5 V betrieben werden. Das Produkt ist zum
Anschluss an haushaltsübliche Netzspannung von 100 - 240 V/AC, 50/60 Hz vorgesehen. Die
Stromaufnahme des Notebooks darf den Nennstrom des Netzteils nicht überschreiten.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

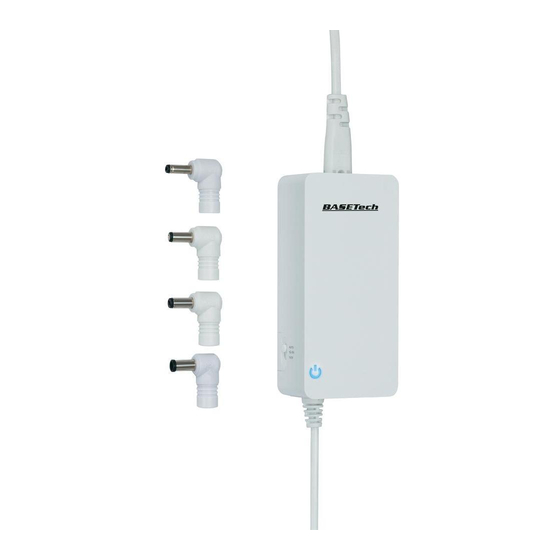

Lieferumfang
• Notebook-Netzteil
• 4 x Stecker-Adapter
• Netzanschlusskabel
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei
Handhabung, Betrieb oder Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Das Symbol zeigt die Schutzklasse 2 für das Produkt an (doppelte oder
verstärkte Isolierung).
Dieses Symbol zeigt an, dass eine Verwendung nur in trockenen
Innnenbereichen zulässig ist.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Fassen Sie das Produkt niemals mit nassen oder feuchten Händen an. Es besteht
Version 07/14
die Gefahr eines lebensgefährlichen elektrischen Schlages.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
• Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige
Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
• Das Produkt erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende
Belüftung; das Gehäuse darf nicht abgedeckt werden!
• Schalten Sie das Produkt niemals gleich dann ein, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann
unter ungünstigen Umständen Ihr Produkt zerstören. Lassen Sie das Produkt sich
uneingeschaltet auf Zimmertemperatur erwärmen.
• Schließen Sie den DC-Anschluss nicht kurz.
• Netzgeräte sind nicht für die Anwendung an Menschen und Tieren zugelassen.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe
Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine
übermäßige thermische Belastung des Netzkabels durch große Hitze oder
große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann
das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen
lebensgefährlichen elektrischen Schlag zur Folge haben.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße
Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil
angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens
übereinstimmt.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht
zugänglich sein.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst
oder an andere Fachleute.
Inbetriebnahme
• Verbinden Sie den Stecker-Adapter mit dem Anschluss am Ende des Ausgangskabels des
Netzteils. Aus Sicherheitsgründen ist eine Verpolung des Ausgangssteckers nicht möglich.
Der innere Kontakt ist positiv („+"), der äußere Kontakt ist negativ („–"). Sie finden Information
zu dem für Ihr Notebook passenden Stecker-Adapter im Kapitel "Technische Daten".
Trennen Sie das Netzteil immer von der Steckdose, bevor Sie den Stecker-Adapter
wechseln.
• Stellen Sie die von Ihrem Notebook benötigte Spannung mittels des auf
der Gehäuseseite angebrachten Schiebeschalters ein.
• Verbinden Sie den Stecker-Adapter mit der Niederspannnungsbuchse an dem
ausgeschalteten Verbraucher.
• Stecken Sie das Netzteil in eine haushaltsübliche Netzsteckdose. Die blaue LED auf der
Oberseite leuchtet auf.
• Schalten Sie nun das angeschlossene Notebook ein. Falls dieses nicht korrekt funktioniert,
schalten Sie es sofort aus und trennen es vom Netzteil.
• Um das Notebook vom Netzteil zu trennen, gehen Sie in umgekehrter Reihenfolge vor. Die
blaue LED auf der Oberseite verlischt nach erfolgter Trennung wieder.
• Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.
15 V
16 V
19.5 V
