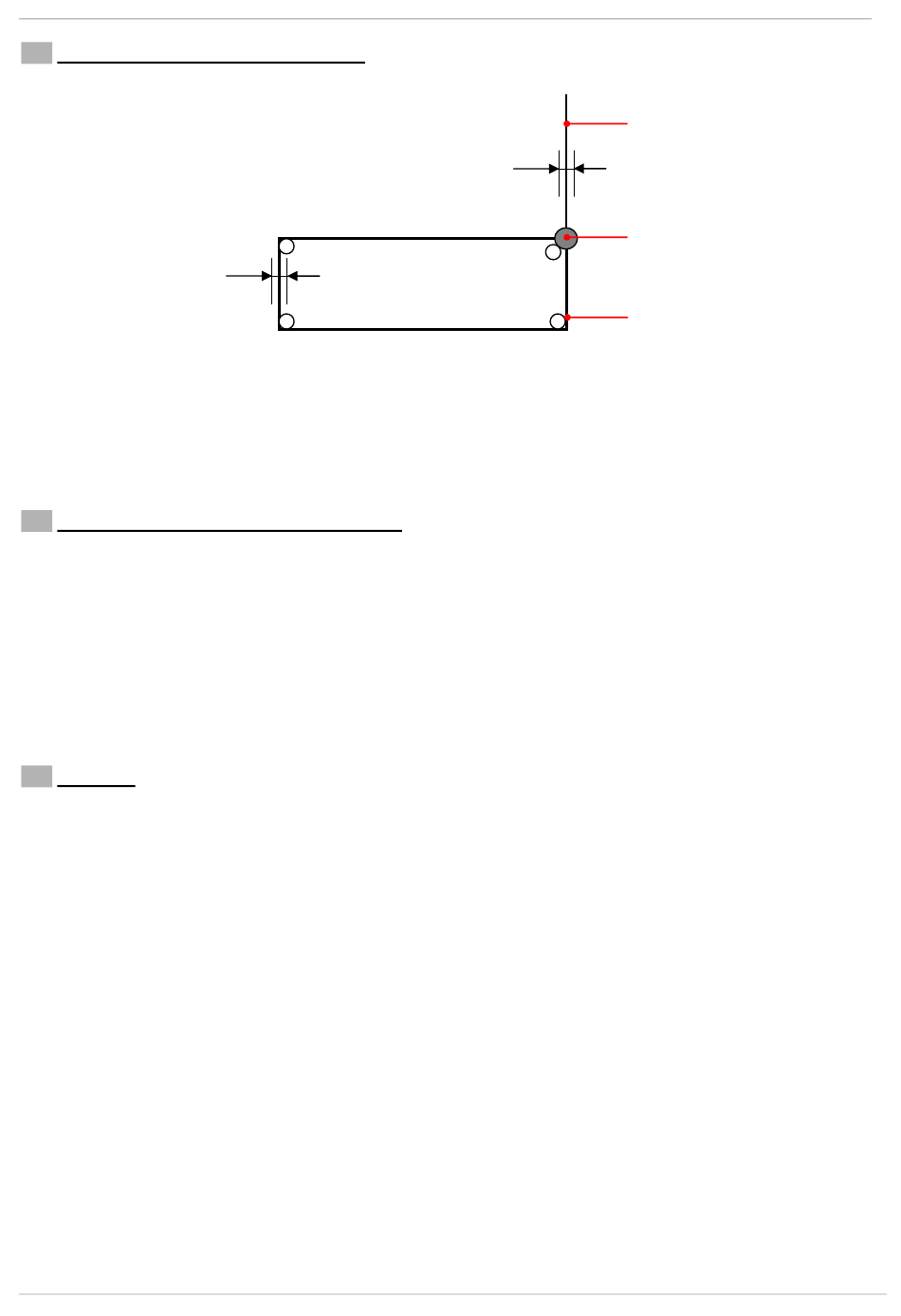

3.3. Vue de dessus avant remplissage :

Saignée 25 mm
Afin d'optimiser l'implantation des différentes boucles, il faut planter aux quatre coins des cales en
bois ou des armatures. La boucle doit alors être posée au milieu du sable, et la fixation se fait avec du
ruban adhésif.
Par précaution, nous recommandons de toujours tester une boucle avant et après le
rebouchage de la saignée (résistance, défaut d'isolement, impédance).
3.4. Tests avant rebouchage de la saignée :
Ils sont effectués à l'aide d'un « Q-mètre », appareil de mesure des impédances.
Quel que soit le type de boucle URBACO, les caractéristiques électriques décrites au § 2.2 page 6
doivent être respectées.
Pour rappel :
Inductance : l'inductance équivalente préférentielle vue du détecteur doit être comprise entre 50 et
250µH.
Résistance : la résistance ramenée au détecteur doit être inférieure à 10Ω.
Isolement : l'isolement par rapport à la terre doit être au moins de 10MΩ.

3.5. Finition :

Une fois cette opération effectuée, on peut procéder à la coulée avec du bitume, mortier ou de la
résine de type époxy. Lors de la coulée, il faut veiller à ce que la température du matériau utilisé ne
détruise pas l'isolant protégeant la queue de boucle. Cette destruction entraînerait un défaut
d'isolement à la terre.
Les tests précédents (§ 3.4) doivent être effectués à nouveau.
L'installation est alors terminée. On peut procéder aux branchements avec le système de
gestion, selon les modalités décrites dans la notice de cet équipement.
Notice d'installation des boucles de sécurité Urbaco
Saignée 12 mm
Service Ingénierie - URBACO
Queue de boucle Ø 7 mm
vers système de gestion
(ou coffret déporté pour les
détecteurs si distance > 50 m)
Boîtier de connexion
Ø 70 mm, h 41 mm,
à enfouir
Boucle de sécurité (avec cales
de maintient sous des dalles ou
des pavés, voir 3.2.4)
