2.4. Interfaces série

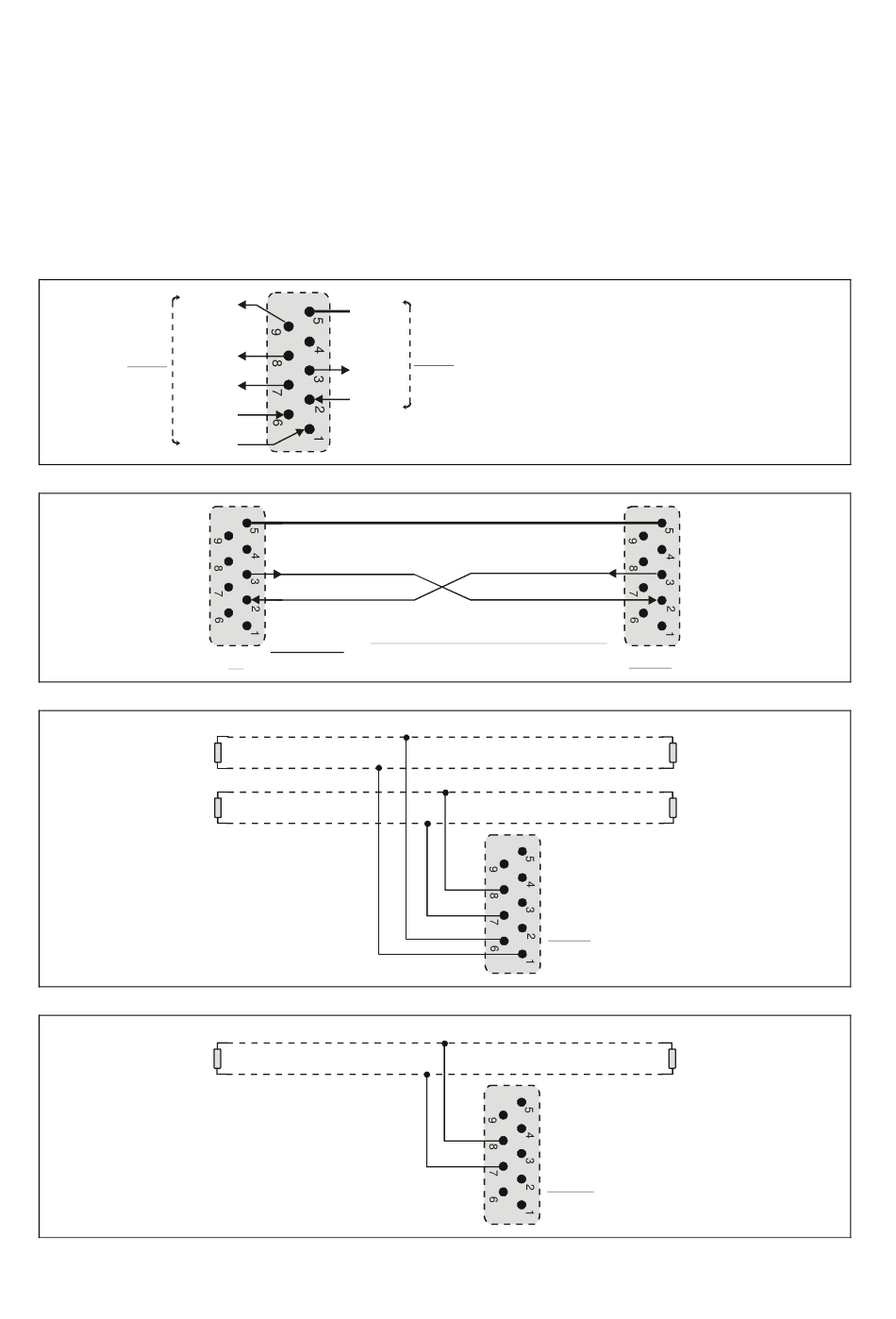

L'appareil comporte deux interfaces, RS232 et RS485, mais elles ne peuvent pas être utilisées
simultanément. Les interfaces permettent la lecture série des résultats de conversion ainsi que
la configuration et l'utilisation de l'appareil via un PC. La configuration des interfaces est
sélectionnée par l'intermédiaire de la position 1 de l'interrupteur DIL. La fonction de l'interface
(PC ou imprimante) est sélectionnée via la position 6.
+5V
RS485
RS485- Bus
UF25101b_f_A5.DOC / Nov-06
GND int.
T+
TxD
T-
RxD
R+
R-
GND
TxD
RxD
RS232:
raccorder uniquement les broches 2, 3 et 5
PC
T+
120 Ohms
T-
R+
120 Ohms
R-
( 4- fils )
120 Ohms
RS485- Bus
( 2- fils )
Sub-D-9 (prise femelle côté appareil)
RS232
T+
T-
R+
U F251
R-
T+
T-
UF 251
UF 251
120 Ohms
120 Ohms
120 Ohms
