Datos Técnicos - System Sensor M200F-RF Manuel D'installation

104 mm
B501RF
32 mm
M200F-RF
+
115 g
48 g
(66 g)

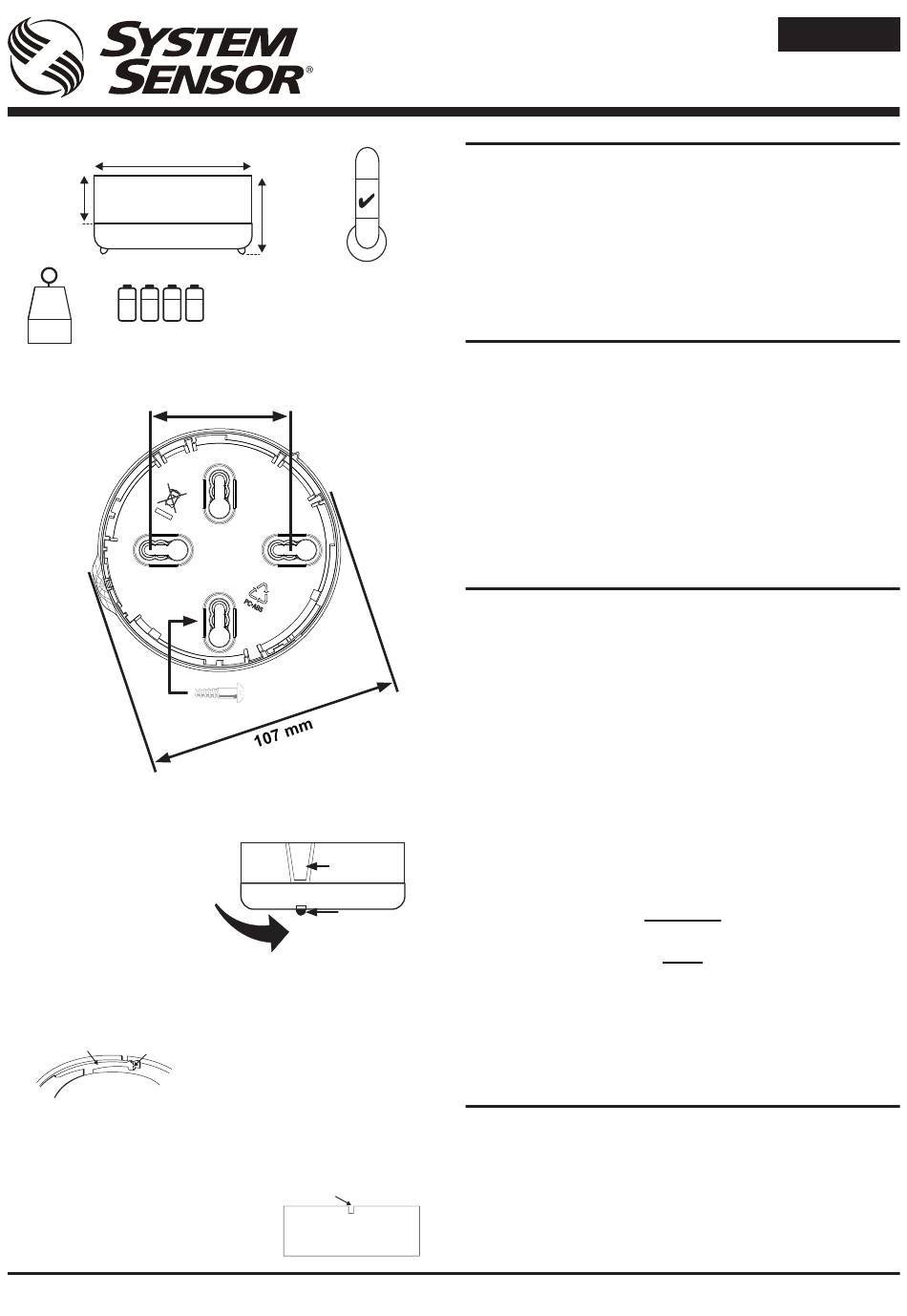

Figura 1: Montaje de B501RF
Figura 2: Conexión del repetidor a la base
ALINEAR EL LED DEL
REPETIDOR CON EL
SALIENTE Y GIRAR EN EL
SENTIDO DE LAS AGUJAS
DEL RELOJ (SÓLO UN LED
FUNCIONARÁ COMO LLAVE)
Figura 3a: Activación de la función anti-manipulación
ROMPER LA LENGÜETA EN LA LÍNEA DE
PALANCA DE
PUNTOS GIRÁNDOLA HACIA EL CENTRO
PLÁSTICO
DE LA BASE
Figura 3b: Extracción del repetidor de la base
si la función anti-manipulación está activada
CON LA AYUDA DE UN DESTORNILLADOR PEQUEÑO DE
PUNTA PLANA, EMPUJAR EL PLÁSTICO EN DIRECCIÓN DE
LA FLECHA
D200-304-00
51 mm
=
229 g
50-60 mm
≤ M4
SALIENTE
EN LA BASE
REPETIDOR
LED
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200F-RF
REPETIDOR DE SISTEMA VÍA RADIO
INSTRUCCIONES DE INSTALACIÓN
DESCRIPCIÓN
El repetidor M200F-RF es un dispositivo vía radio el uso con la
pasarela vía radio M200G-RF, utilizado en un sistema antiincendios
60°C
direccionable (utilizando un protocolo de comunicación compatible).
El repetidor contiene un transceptor vía radio y se conecta a la
-30°C
base vía radio B501RF. Se utiliza para extender el alcance vía
radio del sistema de detección de incendios vía radio.
Este dispositivo cumple las normas EN54-25 y EN54-18. Y cumple
con los requisitos de 2014/53/EU, según la directiva de equipos
radioeléctricos (RED).
DATOS TÉCNICOS
Tensión de alimentación: 3,3 V corriente continua máx.
Corriente en reposo:
Corriente máx LED rojo: 4mA
Tiempo de resincronización: 35s (tiempo máximo para establecer la
Pilas:
Duración de las pilas:
Radiofrecuencia:
Potencia de salida vía radio: 14dBm (máx)
Alcance:
Humedad relativa:
INSTALACIÓN
Este equipo, así como cualquier actividad asociada, se debe
instalar cumpliendo todas las normas y leyes relevantes.
La figura 1 ilustra el montaje de la base de B501RF.
El espacio entre varios dispositivos con sistema vía radio debe ser
como mínimo de 1m
La figura 2 muestra la conexión del repetidor a la base.
Características anti-manipulación
La base incluye una función que, cuando se activa, previene que se
pueda quitar el repetidor de la base sin el uso de una herramienta.
Consultar las Figuras 3a y 3b para más detalles.
Aviso de extracción de la cabeza - Cuando un repetidor se quita
de su base, la central (CIE) recibe un mensaje de alerta mediante
la pasarela.
La figura 4 muestra la instalación de la batería y la ubicación de
los selectores giratorios de dirección. Configurar la dirección lazo
antes de instalar las baterías (ver sección siguiente).
Instalar las pilas sólo en el momento de la puesta en funcionamiento
Usar estos productos a pilas durante largos períodos
a temperaturas inferiores a -20°C puede reducir
considerablemente la duración de las pilas (hasta el 30% o más)
Se deben cumplir las medidas de precaución indicadas por
el fabricante para el uso y eliminación de los dispositivos
No mezcle pilas de diferentes fabricantes
CONFIGURACIÓN DE LA DIRECCIÓN
Antes de instalar las baterías, Configurar la dirección del lazo
girando los dos interruptores giratorios de 10 posiciones situados
en la parte inferior del repetidor (ver figura 4), utilizando un
destornillador para girar las ruedas en la dirección deseada. El
repetidor tomará una dirección del módulo en el lazo. Seleccionar
un número entre 01 y 159 (Nota: el número de direcciones
disponibles dependerá de la capacidad del panel; comprobar la
documentación del panel para más información).
E S PA Ñ O L
120 µA@ 3V (típica en el modo de
funcionamiento normal)
comunicación vía radio normal desde el
encendido del dispositivo)
4 X Duracell Ultra123 o Panasonic Industrial 123
4 años a 25 C
o
865-870 MHz;
500m (valor en aire libre)
del 10% al 93% (sin condensación)
Importante
Aviso
I56-3893-003
