Programmation - System Sensor M200F-RF Manuel D'installation

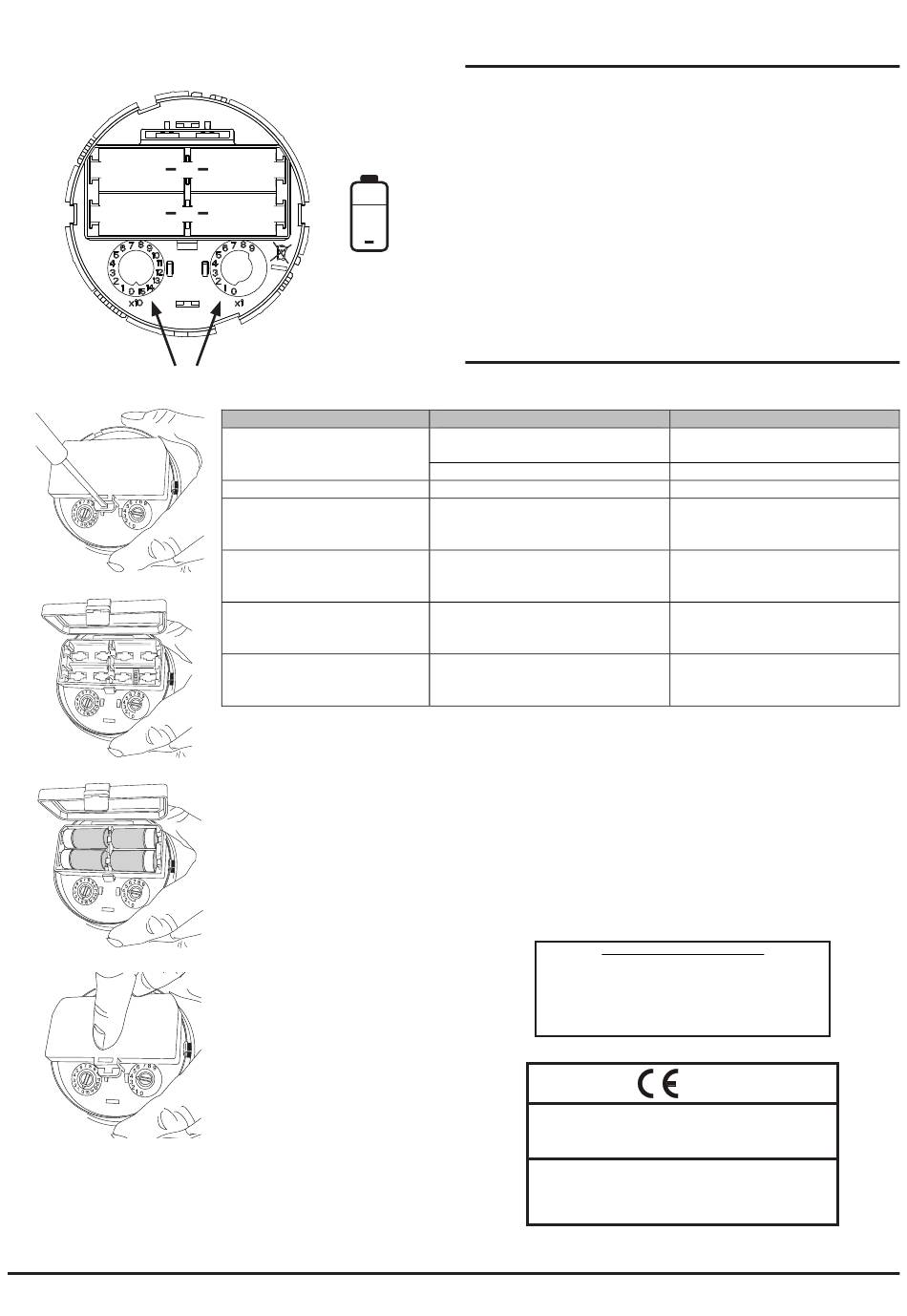

Figure 4: Installation des piles et
Roues Codeuses (Sélection Adresse)
1
+
3
+
ROUES CODEUSES (SÉLECTION ADRESSE)
4a
4b
4c
4d
D200-304-00
ATTENTION
A LA POLARITE +/-
2
+
+
4 +
LEDs Etat Répétiteur
Etat du Répétiteur
Mise en route (pas de
dérangement)
Dérangement
Dispositif non-programmé
Synchronisation
Normal
Veille
(mode basse consommation)
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy

PROGRAMMATION

Pour charger les paramètres réseau du répétiteur RF, il est
nécessaire de lier l'interface et le répétiteur RF via une opération
de configuration. A la mise en service, avec les dispositifs RF
du réseau dès la mise en marche, l'interface radio pré-installée
se connecte et les programme avec des informations réseau si
nécessaire. Ensuite le répétiteur radio se synchronise avec les
autres dispositifs associés tandis que la topologie du réseau RF
est créée par l'interface. (Pour plus d'informations, se reporter au
Manuel de Programmation et de Mise en Service Radio - réf.
D200- 306-00.)
Note: N'utilise pas plus qu'un dongle au même temps dans
un endroit pendant le mise en marche des dispositifs.
INDICATEURS LED ET DESCRIPTION DERANGEMENT
L'interface Radio dispose de deux LED indiquant l'état du répétiteur.
Etat LED
Clignotant lent vert
3 clignotes en vert
Clignote en jaune toutes les 1s
Double clignotement rouge/vert
toutes les 14s (ou juste en vert en
état de communication).
Double clignotement vert/jaune
toutes les 14s (ou juste en vert en
état de communication).
Commandé par la centrale : Rouge
fixé, (en alarme feu), clignotement
périodique en vert ou éteint.
Double clignotement jaune/vert
toutes les 14s.
