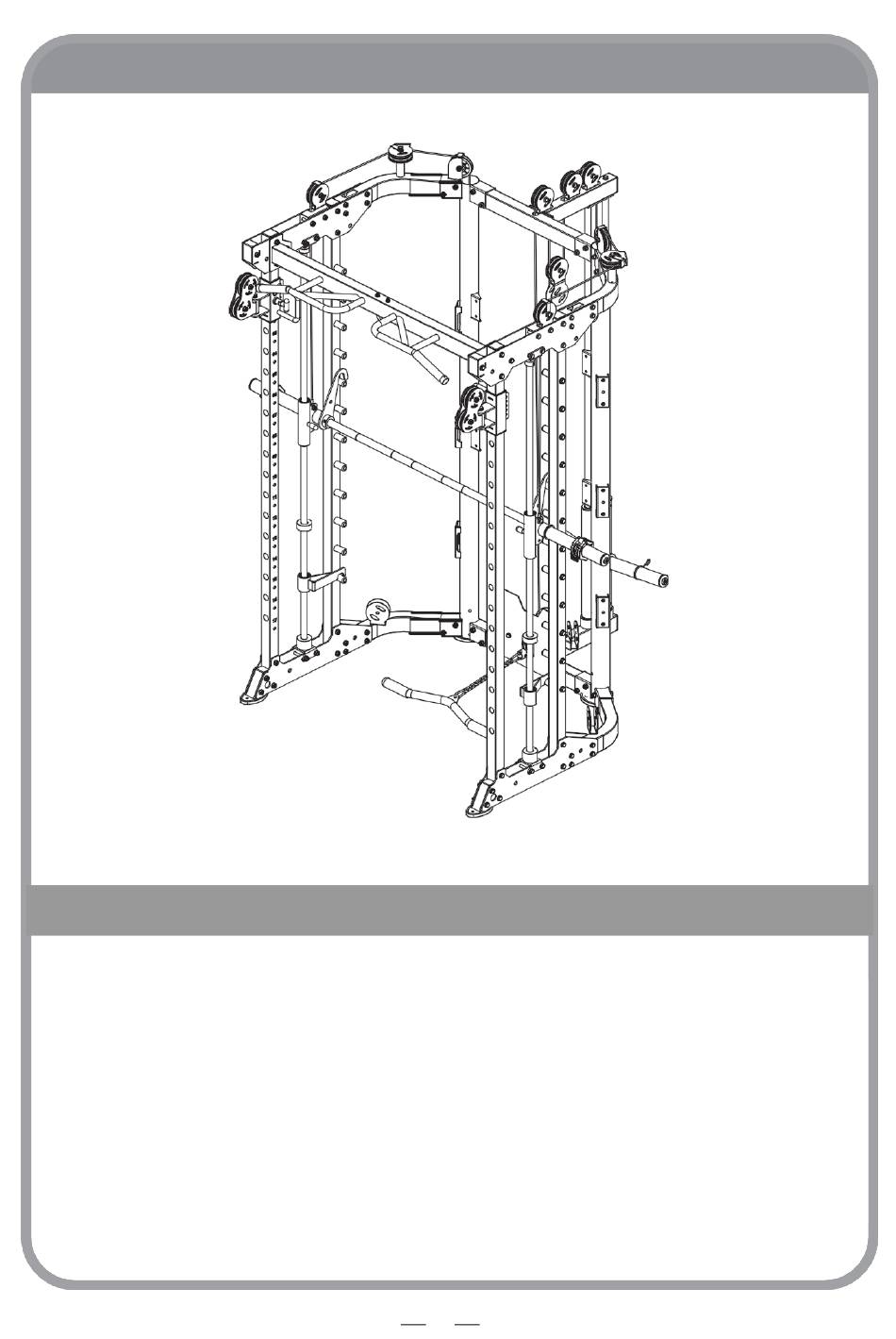

1 Comme le montre la figure, fixer la poulie 57 sur le cadre principal et le cadre de poulie 63 de
forme "-" à l'aide du boulon hexagonal M10x45-59, du joint Φ10-11 et du contre-écrou M10.
2 Comme le montre la figure mettre le fil-62.
3 Raccorder la barre courte 64 au fil à l'aide de la chaîne + 2 mousquetons-66.
4 Fixer la plaque de fixation 65 sur le châssis principal à l'aide du boulon hexagonal M10x25 49,
rondelle Φ10-11.
31
