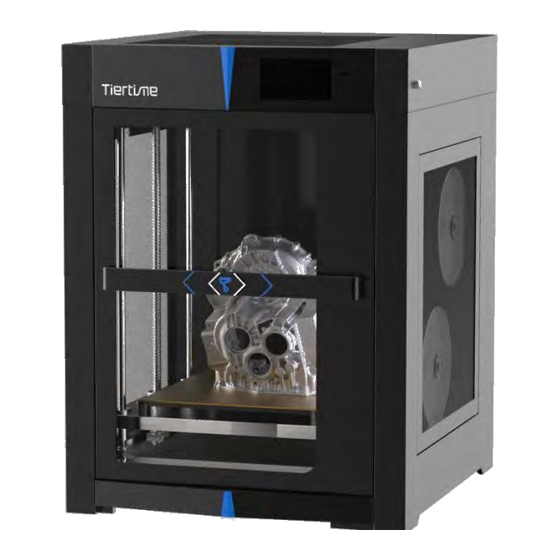

TierTime UP600 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Tiertime
UP600/UP600D
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour TierTime UP600

Sommaire des Matières pour TierTime UP600

  • Page 1 Tiertime UP600/UP600D Manuel d'utilisation...

  • Page 2: Table Des Matières

    3.4 Installer le logiciel UP Studio 3.0 ..................9 3.5 Mise à jour du micrologiciel del'écran tactile............... 9 Chapitre 4. Préparer l'UP600/UP 600D pour l'impression ............10 4.1 Connectivité ....................... 10 4.2 Calibrage de l'imprimante à partir de l'écran tactile ............. 10 4.3 Calibrage automatique à...
  • Page 3 Chapitre 6. Calibrage de l'imprimante ..................28 6.1 Mesure de la hauteur de la buse ................30 6.1.2 Réglage de la valeur de la hauteur de la buse par la baguette ......31 6.2 Mise à niveau de la matrice (compensation à 9 points)..........32 6.2.1 Mise à...
  • Page 4 Chapitre 10. - le logiciel d'accueil de l'imprimante ..............62 10.1 Interface de la baguette ..................63 10.2 Connexion Wi-Fi ......................64 10.3 Connexion Ethernet ....................65 10.4 Modification de la configuration du réseau............. 66 Chapitre 11. Introduction à l'écran tactile................. 67 11.1 Barre d'état de l'imprimante ...................

  • Page 5: Sécurité1. Des Chapitres Et Environnement D'impression

    Sécurité1. des chapitres et environnement d'impression 1.1 Précautions de sécurité 1. L'imprimante 3D UP600/UP600D utilise un courant alternatif de 220V ou 110V (selon l'emplacement géographique) comme entrée électrique. En interne, le courant alternatif haute tension sera converti en 24V DC pour alimenter son système d'extrusion et de contrôle du mouvement.
  • Page 6 susceptibles de devoir utiliser la machine. L'espace interne de l'imprimante comporte un port USB supplémentaire, qui peut être utilisé pour connecter une caméra web afin de surveiller l'état de la machine. 4. Pendant l'impression, la température de la buse de l'extrudeuse pourrait atteindre 300°C et la température de la plate-forme d'impression pourrait dépasser 100°C.

  • Page 7: Environnement D'impression

    Pendant un an, Tiertime ou ses revendeurs s'engagent, à leur discrétion, à réparer ou remplacer gratuitement les pièces et la main d'œuvre à compter de la date d'achat du produit chez Tiertime ou un revendeur. La tête d'impression est garantie pendant quatre-vingt-dix (90) jours.

  • Page 8: Conformité

    • La garantie est annulée si le produit a été mal utilisé ou endommagé ou s'il existe des preuves que le produit a été altéré, modifié ou réparé par des personnes non autorisées. Pour la garantie détaillée et l'accord de niveau de service, veuillez consulter notre site web https://www.tiertime.com. 1.4 Conformité RoHS...

  • Page 9: Pièces Principales De L' Up600

    Introduction2. du chapitre 2.1 Pièces principales de l'UP600/600D 6. Racks pour bobines de filament 1. Couvercle sup rieur 7. Entr e du filament 2. cran tactile et port USB frontal 8. Porte lat rale 3. Porte d'entr e 9. USB et Ethernet 4.
  • Page 10 1. Prise d'entrée d'alimentation 2. Disjoncteur 3. Interrupteur d'alimentation 4. Couverture arrière (unité de filtration d'air à l'intérieur) 5. Caster (Type FOOTMASTER)
  • Page 11 6. Axe Y (gauche/droite) 7. Axe X (arrière/avant) 8. Axe Z (UP/Down) Tête d'impression...

  • Page 12: Accessoires

    Sonde d'auto-étalonnage UP600 18068 Pinces 130040 Racloir CB0054 Tiertime PLA filament 2KG Bobine CB0065 Tiertime Filament PVA 500G Bobine（uniquement pour UP D）600 Câble ruban FFC pour tête d'extrudeuse. 130035 Câble USB Cordon d'alimentation Manuel de l'utilisateur Liste de colisage Alimentation électrique 300W...
  • Page 13 L'UP 600 est livrée avec l'extrudeuse simple LT, et l'UP 600 D est livrée avec l'extrudeuse Convergence Due et une extrudeuse simple LT supplémentaire emballée. Avis : Tous les accessoires sont susceptibles d'être modifiés sans préavis. Si quelque chose manque, veuillez contacter votre distributeur local ou le centre mondial d'assistance technique de Tiertime.

  • Page 14: Chapitre 3. Installation De L'imprimante

    Chapitre Installation de l'imprimante 3D 3.1 UnBoxing regarder le é à 3.2 Plateau d'impression à ê é à é è à é...

  • Page 15: Connecter L'alimentation

    Pour faire fonctionner l'UP600/UP600D, vous devez installer le logiciel UP Studio 3.0 sur votre ordinateur. Bien que UP Studio 2.X puisse également fonctionner avec l'UP600, il ne prend pas en charge la fonction de double extrusion et sera obsolète dès que UP Studio 3.0 sera prêt à prendre sa place.

  • Page 16: Mise À Jour Du Micrologiciel Del'écran Tactile

    UP600/UP 600 D est à jour avant la première utilisation et de prêter attention à l'annonce de mise à jour du système d'écran tactile à l'avenir. 1. Téléchargez le programme de mise à niveau de l'écran 600tactile UP600/UP D à partir du site suivant https://www.tiertime.com/touchscreen-upgrade-program/...

  • Page 17: Chapitre 4. Préparer L'up600/Up 600D Pour L'impression

    Chapitre Préparer4. l'UP600/UP600D pour l'impression L'UP600/UP600D prend en charge l'USB et divers protocoles de communication réseau. 4.1 Connectivité L'UP600D prend en charge les communications USB et autres communications réseau. 4.2 Calibrage de l'imprimante à partir de l'écran tactile 1. Allumez l'imprimante puis allez sur l'écran tactile, appuyez sur le bouton...
  • Page 18 Installez la sonde de nivellement automatique, un gadget magnétique qui peut se maintenir sur le support métallique de l'extrudeuse. Branchez le câble de la sonde dans la prise de la sonde au-dessus de l'extrudeuse. Lancez le nivellement automatique. Appuyez sur "Calibrer" sur l'écran tactile. Appuyez sur "AUTO"...

  • Page 19: Calibrage Automatique À Partir De L'écran Tactile

    5. Retirez la sonde de mise à niveau automatique de la tête de l'extrudeuse une fois le processus de mise à niveau automatique terminé. 4.3 Calibrage automatique à partir de l'écran tactile 1. Allez sur l'écran tactile et appuyez sur le bouton d'initialisation. 2.

  • Page 20: Chargement Des Filaments

    Afin d'obtenir une bonne cohérence et une bonne qualité d'impression, nous vous recommandons d'utiliser les filaments Tiertime. Les paramètres d'impression par défaut d'UP Studio sont optimisés en utilisant les matériaux Tiertime, vous pouvez donc commencer à imprimer en toute confiance sans ajuster aucun paramètre.

  • Page 21: Chargement Du Matériau Principal

    Système de chambre chauffée Afin de maintenir la temp rature de la chambre constante pour viter la d formation du mod le et assurer la qualit d'impression, l'UP 600/UP 600 D est quip e d'un syst me de chauffage suppl mentaire de la chambre. La temp rature peut tre r gl e en ajustant le bouton suivant de 35 55 degr s centigrades.
  • Page 22 5. Aller à l'écran tactile Appuyez sur le bouton de Mat riel de presse Appuyez sur "" pour matériau "Filament 1" extruder le matériau.La jusqu'à ce qu'il affiche machine se réchauffe et émet "PLA", puis appuyez sur le un signal sonore lorsqu'elle bouton "+"...

  • Page 23: Matériel De Support De Charge

    Pour le PLA, le matériau de support correspondant pourrait être le PVA de Tiertime ; pour l'ABS, ce devrait être le Breakaway de Tiertime. Veuillez noter que les matériaux de support doivent passer par la boucle de fer.

  • Page 24: Connecter Et Envoyer Le Travail D'impression À L'imprimante

    L'U600/UP D prend en 600charge les connexions USB, Wi-Fi et Ethernet. Connexion USB A l'aide du câble USB fourni, connectez le port USB de votre ordinateur au port USB arrière de l'UP600 (Type-B). Ouvrez UP Studio 3 sur l'ordinateur, cliquez sur le bouton " " (Imprimer) pour faire apparaître le module d'hébergement de l'imprimante.

  • Page 25: Découpage

    Une fois sélectionné, le fichier de tâches sera transféré vers l'imprimante. Une fois le transfert de données terminé, l'imprimante commencera à chauffer et à imprimer après avoir atteint la température adéquate. Dès que le transfert de données est terminé, l'utilisateur peut déconnecter l'imprimante de l'ordinateur et l'imprimante pourra effectuer le travail d'impression de manière autonome.

  • Page 26: Chargez Un Fichier Stl En Cliquant Sur Le Bouton "+" Du Menu Vertical

    Chargez un fichier STL en cliquant sur le bouton "+" du menu vertical. 5.2.2...

  • Page 27: Soutien Auxiliaire (A.s.)

    Soutien auxiliaire STL chargé Veuillez noter qu'un pilier de support auxiliaire est chargé automatiquement avec le fichier. Ceci est dû à l'activation de la deuxième extrudeuse. Sur la liste d'objets de gauche, deux nouvelles entrées apparaissent, l'une est le modèle STL chargé et l'autre est le support auxiliaire.
  • Page 28 L'utilisation de l'eau dans le hotend entraîne une dégradation et un reflux des matériaux, qui finissent par boucher le hotend. 1. Même si l'utilisateur imprime un objet qui ne nécessite aucun support, le support auxiliaire (A.S) est toujours nécessaire pour la purge périodique du matériau afin d'éviter le colmatage.

  • Page 29: Retirer Le Modèle Imprimé

    USB. 5.4 Retirer le modèle imprimé Pour retirer le modèle imprimé de la carte d'impression de l'UP600/UP600 D, il est recommandé de porter des gants pour se protéger. Sortez la carte d'impression avec sa poignée avant, en utilisant le grattoir fourni avec la machine, en raclant le modèle sur la carte d'impression à...

  • Page 30: Mesure De Hauteur De Buse

    1. Mesure de la hauteur de la buse 2. Mise à niveau de la matrice de la plate-forme (compensation à 9 points) 3. Calibrage vertical 4. Calibrage dimensionnel Tous les étalonnages ci-dessus sont effectués en termes de LOGICIELS. La compensation de la hauteur des buses et de la mise à niveau sont des procédures de routine effectuées par les utilisateurs.

  • Page 31: Réglage De La Valeur De La Hauteur De La Buse Par La Baguette

    6.1.2 Réglage de la valeur de la hauteur de la buse par la baguette (sur ordinateur) 1. Connectez l'imprimante à l'ordinateur, ouvrez UP Studio et 3.0cliquez sur le bouton "Imprimer " pour ouvrir la "Baguette". Cliquez sur le bouton "Hauteur de la buse", la tête d'impression se déplacera vers la position la plus proche de la plate- forme.

  • Page 32: Mise À Niveau De La Matrice (Compensation À 9 Points)

    6.2 Mise à niveau de la matrice (compensation à 9 points) La mise à niveau de la matrice Tiertime peut réduire efficacement les effets négatifs de l'inclinaison et de la surface inégale de la plateforme de construction. Contrairement aux autres méthodes de mise à...

  • Page 33: Mise À Niveau Automatique De La Matrice Par La Baguette

    1. La plate-forme peut être inclinée et La surface d'impression peut être inégale (peut ne pas être visible en situation réelle. La hauteur de la plate-forme en 9 points différents est mesurée (flèches par une sonde automatique ou manuellement avec du papier.
  • Page 34 Trouvez un câble USB, et connectez une extrémité à l'ordinateur et l'autre extrémité au port USB arrière de l'UP600 (type-B). Ouvrez UP Studio sur l'ordinateur, vous trouverez l'UP600 connectée dans la liste des imprimantes disponibles de Wand. 2. Dans UP Studio, cliquez sur le bouton"Imprimerpour ouvrir "Wand".

  • Page 35: Calibrage Manuel

    6.3 Calibrage manuel Bien que le calibrage automatique soit toujours le moyen le plus simple de calibrer l'UP600/600D, certains utilisateurs avancés peuvent préférer le calibrage manuel pour avoir un contrôle total du résultat. 1. Dans l'interface de mise à niveau de la plaque, cliquez sur le bouton Mise à niveau...
  • Page 36 2. Le carré rouge déplace maintenant la boîte dans le coin supérieur gauche représentant le point de mesure et l'emplacement actuel de la buse. Un message contextuel invite l'utilisateur à régler le niveau de la plate-forme. Utilisez les flèches vertes haut et bas (simples) pour augmenter ou diminuer la hauteur de la plate-forme.

  • Page 37: Chapitre 7. Introduction À Up Studio 3

    Répétez la mesure pour les 9 points puis le logiciel calculera les valeurs de compensation pour les 9 points ainsi que la valeur de la hauteur de la buse. Chapitre Introduction7. à UP Studio 3...

  • Page 38: Interface

    7.1 Interface Barre de réglage rapide Journal du programme Boutons de mise en page du modèle Curseur d'aperçu Sélecteur de vue avant impression Paramètres d'impression Champ de commande 7.2 Barre de réglage rapide Modèle d'imprimante Épaisseur de la couche Diamètre de la buse Matériau de l'extrudeuse Qualité...

  • Page 39: Outils De Mise En Page Pour Impression

    La barre de réglage rapide offre un moyen rapide de modifier les paramètres d'impression essentiels et donne également un aperçu des paramètres d'impression actuels. 7.3 Outils de mise en page pour l'impression Bouton Description Ajouter un fichier 3D pour construire l'espace. Découpez le modèle et enregistrez les données (.tsk) dans le répertoire du fichier 3D original.
  • Page 40 Miroir de l'objet le long de l'axe sélectionné. Autoplace。 En cliquant sur ce bouton, tous les objets de l'espace d'impression seront automatiquement disposés de manière à être distribués de façon homogène et à "tomber" sur la surface de construction. Vues. Passez rapidement d'une perspective à...

  • Page 41: Support Éditeur

    Le résultat de l'édition du support sera affiché sur le modèle en temps réel. Types de support : Il existe trois types de supports dans l'algorithme de génération de supports de Tiertime. Ils sont traités différemment et peuvent être édités séparément. Soutien généré...
  • Page 42 Soutenir le "bord" Support d'une forme bords 3. Point Soutenir les fonctions "Astuce soutien...
  • Page 43 Soutien Liste de soutien Aperçu du support Afficher les options Angle de support Le seuil d'angle du surplomb pour l'appui, les surplombs inférieurs à cet angle n'auront pas d'appui généré. Couche Cela détermine le nombre de couches d'interface entre la structure de supérieure support et la surface à...
  • Page 44 Min. Surface Seuil de surface de la structure de soutien, la surface en surplomb dont la surface est inférieure au seuil ne sera pas soutenue. Min. Longueur Seuil de longueur pour le support de l'arête. Les arêtes plus courtes que ce seuil ne seront pas prises en charge.

  • Page 45: Paramètres D'impression

    7.5 Paramètres d'impression - Cliquez sur le boutonGear pourmodifier les paramètres d'impression actuels. - Cliquez sur le "Nom du profil" pour passer à la gestion du profil. Le profil par défaut ne peut pas être supprimé. L'utilisateur peut créer de nouveaux profils en copiant des profils existants et en les modifiant sur la copie.
  • Page 46 Mode de réglage de l'impression : Cliquez sur le bouton pour basculer entre les modes Basique, Avancé et Expert. Pour le mode de base, le réglage de l'impression est similaire à celui de UP Studio. 2. Le mode de base est certes limité, mais les paramètres d'impression sont hautement optimisés.

  • Page 47: Introduction Aux Paramètres D'impression

    être assignés à une extrudeuse, afin que l'entité soit imprimée par une extrudeuse spécifique. Veuillez vous référer à la configuration de l'extrudeuse pour plus d'informations à ce sujet. Pour obtenir les informations les plus récentes sur les paramètres d'impression, veuillez consulter la base de connaissances Tiertime : https://support.tiertime.com/xxxxxxxxx.

  • Page 48: Paramètres Du Trancheur

    Périmètre Périmètre intérieur Remplissage extérieur (bleu) Support des couches supérieures Soutien Radeau Intérieur Périmètre extérieur (bleu) Couches Périmètre supérieures (Vert) Remplissage Support des couches supérieures Couches inférieures Soutien 7.6.1. Paramètres du trancheur Terme Description Unité Qualité Épaisseur de la couche Épaisseur de la couche d'impression, plus l'épaisseur est importante, plus la vitesse d'impression est élevée et la qualité...
  • Page 49 Couche épaisse = Max (épaisseur normale, min( épaisseur, épaisseur normale*tan(angle) ))*ratio Personnalisé Épaisseur de couche personnalisée. Permet à l'utilisateur de définir une épaisseur de couche spécifique pour une plage de hauteur définie Syntaxe : [hauteur de début, hauteur de fin]épaisseur de la couche Par exemple : [0,10]1.0[25,35]1.0 Hauteur : 25-35mm Hauteur : 0-10mm...
  • Page 50 Haut et bas Angle Angle pour déterminer les couches supérieures/inférieures. Couches Couche Définir le nombre de couches supérieures supérieures Couches inférieures Couche Définir le nombre de couches inférieures Min. Surface Zone de seuil pour le haut et le bas Développez Élargissez la zone du haut et du bas.
  • Page 51 Soutien Angle Angle Seuil de soutien, plus cet angle est grand, plus le soutien est important. Couche Couche Nombre de couches d'interface (Support Top Layer) entre l'objet et la colonne de support. La couche supérieure de support est également ajoutée entre le radeau et la surface inférieure de la pièce, donc cette option augmentera également l'épaisseur apparente de la structure du radeau.

  • Page 52: Chemin D'accès

    Mode de remplissage du radeau, le profil est destiné à l'imprimante Tiertime uniquement, le radeau est généré par l'imprimante. Le motif n'est pas visible à ce stade. Les hachures et l'offset sont pour les imprimantes non Tiertime, les machines Tiertime ne peuvent pas utiliser ces types2. 7.6.2 Chemin d'accès Terme Unité...
  • Page 53 Zone de remplissage Seuil de zone qui permet de passer de la densité à un remplissage complet complet/solide. Zone inférieure à ce seuil sera imprimée à 100% en remplissage. Chemin intercalaire Remplissage Motif de remplissage pour le haut et le bas supérieur/inférieur Décalage/Zigzag/Ligne Remplissage intérieur...
  • Page 54 Augmentation de l'angle = 30 Couche 1Couche CoucheMotif 3final Augmentation de l'angle = 45 Couche 1Couche CoucheMotif 3final Augmentation de l'angle = 90 Couche 1Couche CoucheMotif 3final Angle de support 1 Angle d'appui du remplissage Angle de support 2 Angle de remplissage du support clairsemé...

  • Page 55: Spécial

    Chevauchement Rapport de chevauchement entre le périmètre et le remblai profil/remplissage Chevauchement du fond Rapport de chevauchement entre le périmètre et le remplissage pour la couche inférieure 7.6.3.Spécial Options spéciales Mode de remplissage Remplissage = Périmètre+remplissage+haut/bas Coquille = Périmètre + dessus/dessous (sans remplissage) Vase = Périmètre uniquement (pas de remplissage, pas de haut/bas) Écart de périmètre Tolérance...

  • Page 56: Vitesse

    Paroi mince Les éléments qui ne sont pas imprimables parce qu'ils sont trop petits ou trop minces seront conservés. force imprimée. Le respect des dimensions peut être compromis lors du contrôle, mais toutes les caractéristiques sont préservées. Rétrécissement du trou (uniquement appliqué...

  • Page 57: Température

    Radeau mm/s Vitesse d'impression des couches de radeaux Base du radeau mm/s Vitesse d'impression de la première couche du chevron Sauter mm/s Vitesse des sauts (mouvements non imprimants de l'extrudeuse) 7.6.5 Température ℃ Réglage de la température Profil Tune Définir l'augmentation/diminution de la température de la buse lors de ℃...

  • Page 58: Imprimante

    Vitesse la plus lente Définir la vitesse la plus lente pour un périmètre court Profil court Définir la longueur du périmètre court pour l'application du speed down Min. Durée de la couche s Définissez la durée minimale que doit passer une couche. Assurer un refroidissement suffisant temps pour la partie.

  • Page 59: Script

    Décalage X Valeur de décalage pour l'axe X, à utiliser pour l'alignement des buses pour les extrudeuses multiples. Décalage Y Valeur de décalage pour l'axe Y, à utiliser pour l'alignement des buses pour les extrudeuses multiples. Décalage Z Valeur de décalage pour l'axe Z, à utiliser pour l'alignement des buses pour les extrudeuses multiples.

  • Page 60: Bibliothèque De Matériaux Du Chapitre (Mat Lib) Et Matériaux Personnalisés

    8.Bibliothèque de matériaux du chapitre (Mat Lib) et matériaux personnalisés Filament Sélectionner le profil du matériau Type Type de matériau : peut uniquement être choisi parmi les types prédéfinis. ID du matériau Un numéro unique pour faire correspondre les matériaux. Par exemple, le matériau du fichier Tsk.
  • Page 61 Voyage Min Le seuil de distance pour la rétraction, si le mouvement est plus petit. que cette valeur, la rétraction ne sera pas appliquée. Ratio Longueur de rétraction réelle = Ratio* Course. ℃ Température ℃ Imprimer Température de base pour l'impression ℃...

  • Page 62: Optimisation De La Partie

    Sauver les mailles Modèle Profil Ajouter un modèle d'impression enfant Supprimer le modèle Ajouter un profil d'enfant Lien vers le paramètre principal Sauver les mailles Sauvegarder le modèle au format .UP3 Supprimer le modèle Supprimer le modèle de la liste des pièces Ajouter un modèle Ajouter un modèle enfant, veuillez vous référer à...
  • Page 63 Point Plage final haute ur Cliquez sur le bouton de l' engrenagepour modifier le Point profil d'impression pour la plage de hauteur. de dépa Utilisez le bouton chaîne pour établir ou supprimer un lien avec le profil de la pièce. Utilisez le bouton "Cross"pour supprimer le profil enfant.

  • Page 64: Interface De La Baguette

    Pour le modèle enfant, l'utilisateur peut définir la propriété comme union, soustraction ou sélection d'une densité de remplissage. Union : fusionner le modèle Soustraire : le modèle Remplissage : enfant dans le modèle enfant est soustrait du modifiez le principal. modèle principal.
  • Page 65 1. Connexion de Affiche le numéro de série (par défaut)/le nom de l'imprimante l'imprimante des machines connectées. L'utilisateur peut sélectionner la connexion automatique avec le bouton en haut à droite. Cliquez sur + pour connecter ou sur X pour déconnecter l'imprimante. 2.

  • Page 66: Connexion Wi-Fi

    : coordonnées axiales actuelles. 3. Axes X-Y Contrôle Carte de la plate-forme, cliquez sur les carrés pour déplacer la tête d'impression vers emplacement X-Y correspondant sur la plate-forme. Le carré rouge( indique l'emplacement actuel 4. Contrôle de l'axe Z Indicateur d'axe Z : un point noir indique la position Z actuelle de la tête d'impression.

  • Page 67: Connexion Ethernet

    Dans le menu déroulant WLAN, choisissez le réseau WiFi à connecter. Saisissez ensuite le mot de passe du réseau. Vous pouvez maintenant débrancher le câble USB et connecter votre ordinateur au réseau Wi-Fi que vous avez défini pour l'UP300D. 10.3 Connexion Ethernet Branchez un câble Ethernet sur le port LAN à...

  • Page 68: Modification De La Configuration Du Réseau

    10.4 Modification de la configuration du réseau Lorsque vous êtes connecté à un réseau, cliquez sur le bouton d' édition pour afficher la page des paramètres détaillés du réseau. L'utilisateur peut modifier les paramètres ici pour répondre à ses besoins en matière de réseau.

  • Page 69: Barre D'état De L'imprimante

    L'écran tactile de la Tiertime UP600 se compose de deux sections, la barre d'état de l'imprimante et le menu principal. 11.1 Barre d'état de l'imprimante La barre d'état de l'imprimante se trouve en haut de l'écran tactile de l'UP600, ce qui vous permet de contrôler facilement et régulièrement l'état de l'imprimante. Buse1 Matériau...
  • Page 70 2. Ethernet : S'il apparaît, cela indique que l'Ethernet est connecté... 3. Wi-Fi : Il indique que le réseau Wi-Fi est connecté。 ：means le réseau détecté mais ne peut pas se connecter à l'imprimante. 4. Privé : Cette icône de verrouillage indique si l'imprimante a été définie comme privée.

  • Page 71: Menuprincipal

    11.2 Menu principal Le menu principal comporte six boutons : Matériau, Imprimer, Calibrer, Information, Config, et Initialiser. Le tableau suivant répertorie toutes les informations des icônes du menu principal et résume les actions associées à chaque icône. Initialiser L'imprimante doit être initialisée avant l'impression. Les boutons Matériel, Calibrage et Imprimer du menu principal de l'écran tactile seront grisés avant que l'imprimante ne soit correctement initialisée.
  • Page 72 Initialiser L'imprimante doit être initialisée avant l'impression. Les boutons Matériel, Calibrage et Imprimer du menu principal de l'écran tactile seront grisés avant que l'imprimante ne soit correctement initialisée. 1. Informations de base sur l'imprimante : Nom du modèle, numéro de série, version du micrologiciel, version de l'écran, durée totale d'impression, poids total du Information matériel consommé, M.A.C.
  • Page 73 Cliquez sur l'icône de retrait. La flèche vers le haut du bouton commence à se déplacer vers le haut, indiquant que l'extrudeuse est Retirer en train de chauffer. L'extrudeuse commencera à expulser le filament lorsque la température atteindra la température de fusion et émettra un bip.

  • Page 74: Imprimer

    11.4 Imprimer Dans la section Imprimer, vous pouvez lancer un travail d'impression ou gérer les travaux d'impression qui se trouvent actuellement dans la file d'attente d'impression ou qui sont terminés. Entrer dans la liste de l'historique des travaux d'impression qui ont été précédemment imprimés sur l'imprimante, ou qui se sont terminés avec des erreurs.
  • Page 75 Mettez en pause le travail d'impression en cours. Pause Reprendre le travail d'impression en pause. Curriculum Vitae L'imprimante arrête complètement le travail d'impression. Stop Pour extruder le filament inséré. Extruder Pour retirer le filament inséré. Retirer...

  • Page 76: Calibrer

    11.5 Calibrer La hauteur des buses d'une imprimante est un paramètre clé qui doit être correctement réglé avant tout travail d'impression. Elle peut être calibrée manuellement ou réglée automatiquement. Cliquez sur Auto sur l'écran tactile, l'imprimante va effectuer un processus mécanique pour détecter la hauteur de la buse.

  • Page 77: Information

    11.6 Information Dans cette section, elle affiche toutes les informations de votre imprimante, qui ne sont pas modifiables.  Modèle : Le nom du modèle de votre imprimante.  S.N. : Le numéro d'identification de votre imprimante, qui vous sera demandé si vous cherchez le service clientèle.

  • Page 78: Config

    Ce bouton de réinitialisation efface les trois séries de valeurs suivantes qui ont été enregistrées dans votre imprimante. Calibration -> Hauteur de la buse, à 0mm. Réinitialis Matériau -> Type de matériau réglé sur ABS, et poids total réglé sur 500g. Config -> Nom à son numéro S.N. par défaut. Vous avez le choix entre deux types de langues : le chinois simplifié...

  • Page 79: Connexion Auréseau

    Activez l'option de préchauffage du plateau d'impression. Si elle est activée, la Préchauff machine commencera à préchauffer quelques15 minutes avant le début de la tâche er : d'impression. Vous pouvez lire l'introduction du préchauffage dans Maintenance -> Préchauffer dans le manuel d'utilisation du logiciel. Permet à...
  • Page 80 Cliquez pour accéder à la page suivante. Paramètres du réseau Ethernet : 1. Branchez un câble Ethernet sur la prise LAN à l'arrière de l'UP600. 2. L'icône d'état de la connexion Ethernet doit apparaître dans la barre d'état de l'imprimante.
  • Page 81 3. Vous pouvez maintenant aller dans la section Paramètres réseau. 4. Cliquez sur le bouton Information pour vérifier les paramètres Ethernet de l'imprimante. Les descriptions suivantes s'appliquent également aux paramètres du réseau Wi-Fi. Activez l'option IP statique pour modifier les Statique paramètres suivants pour l'IP statique.

  • Page 82: Têtes D'impression À Extrusion Unique

    Chapitre Extrudeuses12. L'UP600 D dispose des options d'extrusion suivantes : 1. LT* Extrudeuse simple (incluse) 2. Extrudeuse double Convergence (en option) 3. Extrudeuse simple HT (en option) *HT=haute température, LT=basse température 12.1 Têtes d'impression à extrusion unique Extrudeuse unique HT...

  • Page 83: Extrudeusedouble Convergence

    Diamètre Température Matériau principal Matériel de soutien d'extrudeuse maximale filament Extrudeuse 300C ABS/Tiertime Breakaway double PVA de Tiertime Convergence (soluble dans l'eau) PLA/Tiertime Breakaway 1,75 mm Type ABS 300C ABS, PC, PP, PA, HIPS, ASA, etc. Type TPU 280C PLA, PETG, TPU, TPE, PET, etc.
  • Page 84 Filament 2 Filament 1 Extrudeuse double Convergence Circuit imprimé de l'Exruder Moteur pas à Bloc d'extrusion Bloc de cha uffage Ventilateur de refroidissement Buse...

  • Page 85: Remplacement De La Buse

    Convergence Dual est une technologie brevetée par Tiertime. Le hotend Convergence a deux canaux qui "convergent" vers une seule ouverture de buse, les deux canaux peuvent extruder des matériaux différents en alternance. Comme les deux extrusions partagent une seule buse, il n'est pas nécessaire de calibrer l'alignement des buses.

  • Page 86: Entretien De L'extrudeuse

    Buse de 0,4 mm (avec capuchon en PTFE) Lorsque la buse est refroidie, elle sera trop serrée pour être retirée et dévisser la buse avec force détruira le hotend ! La valeur de la hauteur de la buse doit être mise à jour après le changement de buse ! 13.2 Entretien de l'extrudeuse 13.2.1 Extrudeuse unique...
  • Page 87 5. Débrancher les ventilateurs. Retirez le boîtier de l'extrudeuse (doucement). Ventilat eur de l'extrude 6. Structures internes de l'extrudeuse.
  • Page 88 Module Engrenag chauffa d'extrusi Puits de Moteur chaleur Module de l'extrude chauffage 7. Retirez le module de chauffage et le dissipateur thermique. 1. Retirez les vis 2xM3 qui maintiennent le dissipateur 2. Enlever 2xM2.5 vis, enlever le PCB imprimé. de chaleur à Montez et relâchez le PCB et débranchez le câble moteur de l'extrudeuse.

  • Page 89: Convergence Double

    Retirez la vis M2.5 pour libérer la petite 13.2.2 Convergence double Remplacement du module de chauffage. Débranchez le câble CFC de l'extrudeuse. Débranchez les câbles3 des ventilateurs.
  • Page 90 2. le couvercle de l'extrudeuse. 3.Retirez 2xM2.5 vis hexagonales pour retirer leplus petit ventilateur. 4.Enlevez les vis hexagonales 4xM3 au-dessus dumodule du hotend.

  • Page 91: Libération Du Bloc Chauffant

    Débrancher les câbles 2x des modules de chauffage et coupez le ziptide pour séparer le module de chauffage. 13.2.3 Libération du bloc chauffant Retirez le bloc de montage du module de chauffage. Dévisser les vis hexagonales 2xM3. Retirez les 2 vis hexagonales M3 qui maintiennent le bloc chauffant sur les dissipateurs.

  • Page 92: Retirer/Remplacer Le Moteur Pas À Pas

    Retirez les 2xM2.5 vis hexagonales du pare-brise afin dissipateur thermique se sépare en deux parties. Ensuite, chaque dissipateur peut être libéré du bloc chauffant. 13.2.4 Retirer/remplacer le moteur pas à pas La boîte de vitesses du moteur pas à pas peut s'user avec le temps. Le moteur pas à pas peut être remplacé...

  • Page 93: Retirer Le Bloc D'extrusion

    Retirer les vis hexagonales 2xM3 et débrancher le câble du moteur correspondant du PCB de l'extrudeuse. Retirez le moteur de la plaque du moteur (avec une certaine force). 13.2.5 Retirez le bloc d'extrusion. Le bloc de l'extrudeuse peut être retiré sans démonter les autres pièces. Cette méthode peut être utile pour nettoyer ou réparer une obstruction.

  • Page 94: Débouchage De L'extrudeur

    Retirez le bloc d'extrusion, puis tournez-le pour qu90 'il soit vertical et retirez-le du mécanisme d'extrusion. Le filament et l'engrenage d'extrusion seront exposer pour la maintenance. 13.3 Débouchage de l'extrudeuse. Lorsque l'extrudeuse ne parvient pas à extruder le filament, il est très probable qu'un blocage ou un blocage partiel se forme quelque part dans le canal du bloc chauffant.

  • Page 95: Blocagecomplet

    Les blocages partiels ont généralement lieu au niveau de la buse, donc le changement de buse résoudra probablement le problème. Si la sous-extrusion persiste après le changement de buse, cela peut être dû aux paramètres d'impression. 13.3.2 Blocage complet Un blocage complet empêche l'extrusion du filament. Les symptômes peuvent être un frottement du filament sur la roue de l'extrudeuse ou un bruit sourd de l'extrudeuse.

  • Page 96: Système Dedouble Filtration

    13.4 Système de double filtration L'UP600 est équipée d'un filtre HEPA et d'un filtre à charbon actif. Ces deux filtres sont situés à l'intérieur de la chambre de fabrication et font circuler l'air en interne pour réduire les particules toxiques générées pendant le processus d'impression 3D.
  • Page 97 Vous pouvez acheter les nouveaux filtres sur la boutique en ligne officielle de Tiertime, https://shop.tiertime.com, ou auprès de revendeurs locaux Le système de filtration est situé à l'extrémité de la chambre de fabrication et doit être remplacé par l'arrière de la machine.
  • Page 98 Les casettes de filtres glisseront vers le bas de l'unité de filtration, remplacent les filtres et remettent les panneaux en place.
  • Page 99 UP Fila ABS, ABS+, PLA , TPU et autres. Diamètre du filament 1,75 mm 500 - 1000g Compatibilité des bobines de filament File d'attente d'impression Tiertime Oui Pause pour changer de type de filament Détection de l'absence de filament Oui...

  • Page 100: Chapitre 15.Service Clientèle
