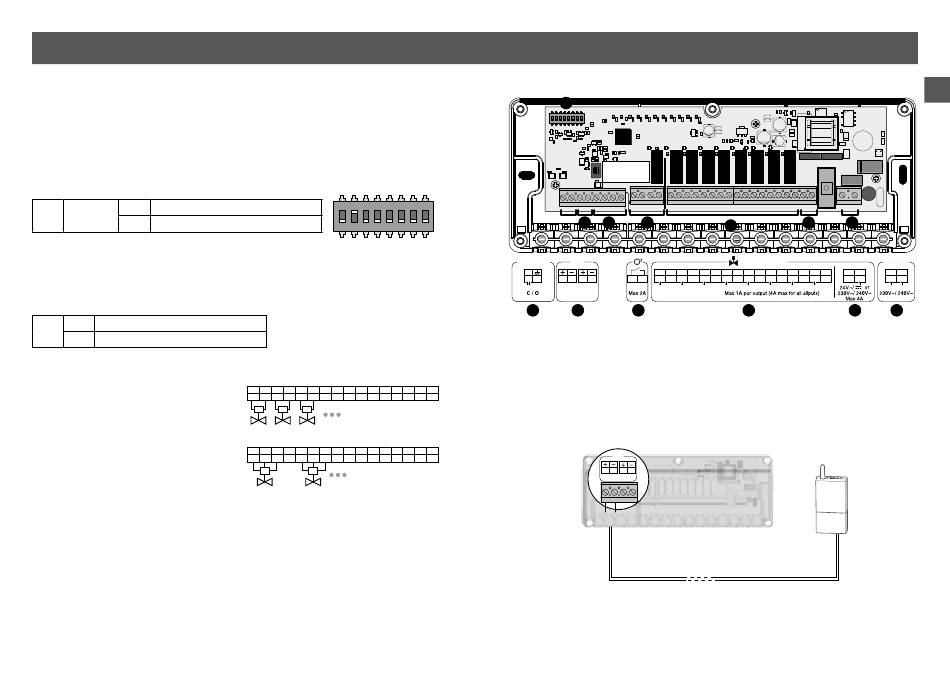

3/ Raccordement

3.1 DELTA 8000 BT

Avant toute manipulation, coupez l'alimentation électrique.
❶ Mettez le switch 2 sur ON.
OFF Chaud (chaudière ou PAC non réversible)
Mode de
SW2
production
ON Chaud/Froid (PAC réversible)
❷ Raccordez la sortie commande M/A, contact sec 2A Max, 230V~
❸ Si votre système pilote le change-over, raccordez l'entrée ou sortie change-
over (selon configuration SW6). Si sortie change-over : tension à vide < 28VDC,
courant < 50mA. Attention au sens de raccordement !
OFF Entrée change-over. De PAC -> BT
SW6
ON Sortie change-over. De BT -> PAC
❹ Raccordez les sorties vannes
ou registres. Si vous utilisez des
servomoteurs 3 points, vous ne pourrez
connecter que 4 vannes sur le boîtier
technique (switch SW3 = ON).
Pour plus de sorties, utilisez un
deuxième boîtier technique en mode
«Extension».
❺ Alimentation vannes ou registres
24VAC/DC ou 230 V~ / 240 V~.
❻ Alimentation générale 230 V~ / 240 V~
❼ Raccordez la passerelle DELTA 8000 RF, elle peut être raccordée
indifféremment sur l'un des 2 borniers Bus.
❽ Mettez sous tension.
8
ON DIP
1 2 3 4 5 6 7 8 8
Actionneurs 2 pts
SW3 = OFF
Y1 N Y2 N Y3 N Y4 N Y5 N Y6 N Y7 N Y8
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Z1 à Z8 max.
Servomoteurs 3 pts
SW3 = ON
Y1 N Y2 N Y3 N Y4 N Y5 N Y6 N Y7 N Y8
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Z1 à Z4 max.
1
ON DIP
1 2 3 4 5 6 7 8 8
3 7
AUXILIARIES BUS
I0
3 7

3.2 DELTA 8000 RF

Raccordement du Bus, utilisez le câble fourni (2x0,75², longueur 1m) ou du câble de
type paire torsadée 6/10e minimum, longueur maxi. 30 m :
- 4 fils maximum par bornier.
N
- Attention à bien respecter les polarités + et - .
- La passerelle peut être raccordée indifféremment sur l'un des 2 borniers bus.
N
BUS 1
Bus
Mise sous tension
A la mise sous tension, la passerelle Delta 8000 RF est reconnue automatiquement
par le DELTA 8000 BT.
2
4
VALVE ACTUATORS
Y1 N Y2 N Y3 N Y4 N Y5 N Y6 N Y7
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2 4
Boîtier technique
BUS
BUS 2
FR
5 6
GENERAL
Power supply Power supply
N Y8 N N L L N
21 22 23 24
5 6
Passerelle
radio/bus
9
