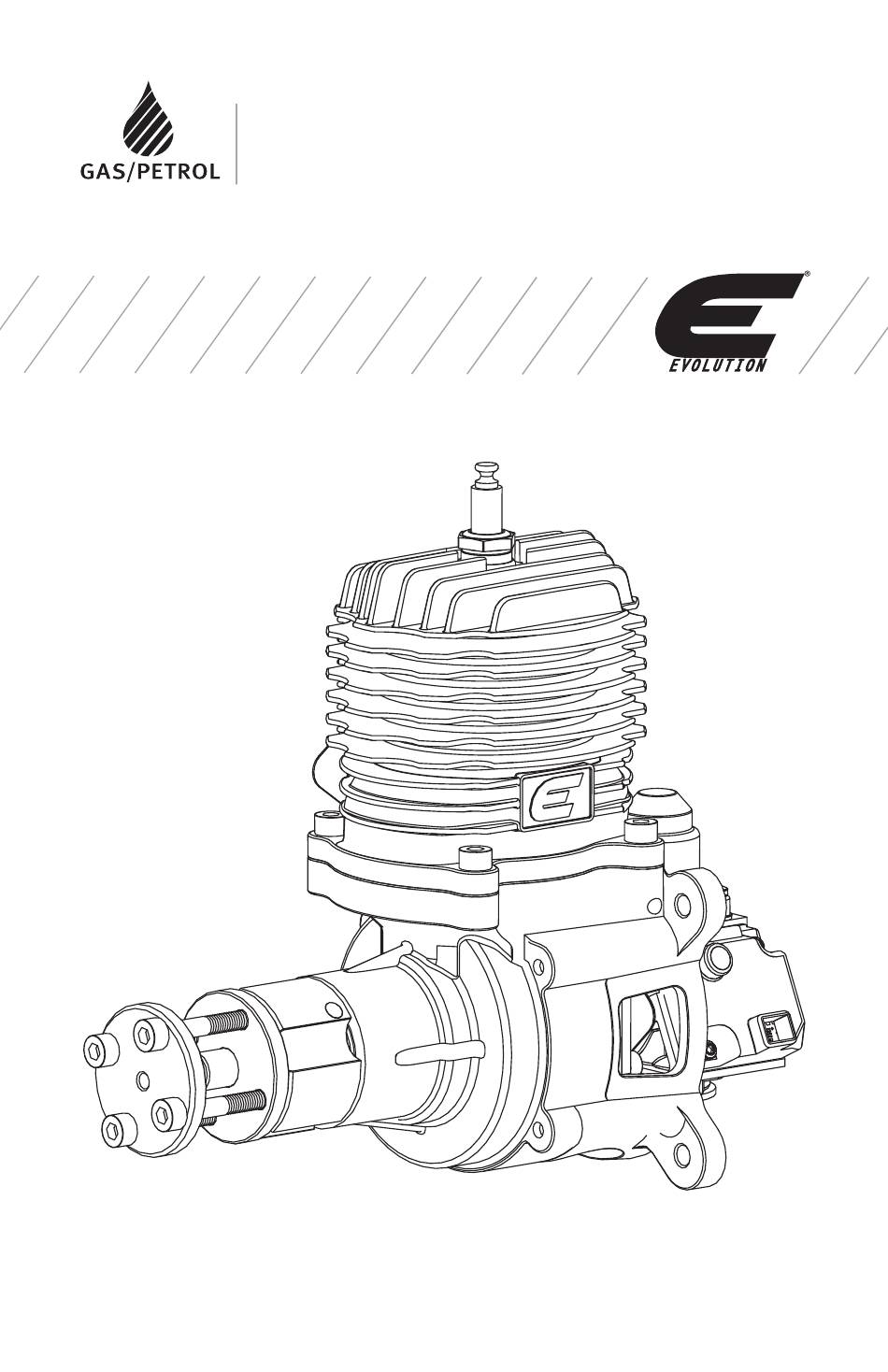

- Page 1 62 GXI Evolution Gas Engines ®...
-
Page 2: Précautions Relatives À La Sécurité
REMARQUE La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. SIGNIfICATION DE CERTAINS TERMES SpéCIfIQUES Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:... -
Page 3: Précautions D'utilisation
• Toujours ré-affecter votre émetteur après des changement de paramètres ou avant le premier vol. • Toujours contrôler que le failsafe place bien la commande des gaz au ralenti. • Toujours effectuer un test de portée avant le vol. • Toujours utiliser la tringlerie des gaz pour couper l'arrivée d'air ou l'interrupteur coupe circuit pour éteindre le moteur. - Page 4 Introduction Nous vous remercions pour l'achat du tout nouveau moteur Evolution 62 GXI. Le premier moteur essence pour modèle réduit équipé de l'injection. Fini les réglages des pointeaux. Le 62 GXI gère automatiquement le mélange de carburant vous laissant vous concentrer uniquement sur le vol.
-
Page 5: Eléments Inclus
EVOM6 Silencieux compact inversé EVOG620328 Vis de fixation de silencieux M5x16 et joint EVOG33350 Bougie (CM6) EVOA107 Câble adaptateur de télémétrie RPM Evolution/Spektrum EVOA121 Plongeur filtre à carburant Articles Optionnels EVOA100 Coupe circuit d’allumage électronique optique EVOA108 Bouchon adaptateur pour bidon à carburant EVOX1001Q Huile synthétique Evolution 2 temps... -
Page 6: Installation Du Silencieux
Installation du silencieux 1. Placez une rondelle frein sur chaque vis de fixation du silencieux. Glissez les vis au travers du silencieux. Le silencieux est livré avec 2 vis de fixation, 2 rondelles frein, 2 joints et une clé BTR. 2. -
Page 7: Réglage De La Courbe Des Gaz
Réglage de la courbe des gaz Le papillon du moteur ne délivre pas 1. Assurez-vous d'avoir correctement suivi une accélération linéaire en réponse les instructions relatives à l'installation de aux mouvements du manche des gaz la tringlerie des gaz. Il est très important (l'augmentation de puissance est plus que les fins de courses soient parfaitement importante entre le ralenti et 50% des gaz... -
Page 8: Montage De L'hélice Et Du Cône
Montage de l'hélice et du cône travers de la rondelle arrière et enfin serrez les vis dans le volant moteur. 3. Commencez par serrer les vis à la main. 4. Serrez dans le sens horaire les vis à l'aide de la clé BTR 4mm incluse. 5. -
Page 9: Connexion Du Système
Connexion du système La tension requise est de 8.4V (Batterie 2S Li-Po). N'utilisez pas de régulateur de tension. Nous vous recommandons une batterie 2S Li-Po comme la batterie de réception Spektrum Li-Po 2S 2000mA (SPMB2000LP), nous avons longuement testé cette configuration. La consommation maximale plein gaz est de 650mA et la consommation moyenne typique est comprise entre 300 et 350mA. -
Page 10: Circuit D'alimentation En Carburant
2,5% d’huile pour assurer une lubrification 87 et 93. (Huile 2T Evolution EVOX1001Q optimale en utilisation courante. recommandée). Nous vous conseillons de mettre d’abord l’huile dans le bidon puis La durée de vie du palier situé... -
Page 11: Fonctionnement Du Système D'injection Électronique
Fonctionnement du système d'injection électronique Le 62 GXI possède un algorithme adaptatif qui "déterminera" les meilleurs réglages en fonction de l'environnement et des conditions de vol à chaque démarrage du moteur. Le moteur est livré d'usine avec les réglages de base permettant une utilisation du moteur dans tous les environnements. -
Page 12: Démarrage Et Utilisation Du Moteur
Evolution pour allumage (EVOA107) entre le prévenir en cas de surchauffe. connecteur "Telemetry" du câblage du module La température normale de fonctionnement d'injection et votre module de télémétrie... -
Page 13: Guide De Dépannage
Guide de dépannage Si le moteur ne démarre pas • Contrôlez que la bougie fonctionne et que la batterie d'alimentation du système est • Vérifier et utiliser une bougie neuve si correctement chargée. nécessaire. Contrôlez la bougie en la retirant de la culasse. Connectez la bougie Dysfonctionnements mécaniques au capuchon du câble d'allumage. -
Page 14: Caractéristiques Des Moteurs Evolution 62 Gxi
Caractéristiques des moteurs Evolution 62 GXI 78mm 88mm 38.5mm 66mm 44mm 75mm 147.9mm 126.4mm 88mm 47.4mm 41mm ø30mm 129mm 176.4mm Cylindrée 62cc Masse Alésage 46,0mm Moteur seul 1525 g Course 37,0mm Echappement 232 g Cylindre Segmenté Allumage 130 g Hélice 23 x 9 @ 7300 rpm... - Page 15 EVOG620702 Rondelle d'hélice avant EVOG620701 Set de vis de fixation d'hélice M5x45 (4) EVOG620703 Capteur d'allumage et son support EVOG620601 Set de joints pour 62 GXI EVOG620850 Câble adaptateur télémétrie Evolution/Spektrum EVOA107 Durite Viton diamètre médium (1m) EVOA117 Filtre-plongeur EVOA121...
-
Page 16: Vue Éclatée
Vue éclatée 3, 37 15, 37 10, 12, 37 8, 37 26, 28 28, 29... - Page 17 GARANTIE ET RÉPARATIONS ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, Durée de la garantie - Garantie exclusive - la garantie ou l’obligation de garantie. Par Horizon Hobby, LLC (Horizon) garantit que le ailleurs, Horizon n’acceptera pas de recours Produit acheté...
-
Page 18: Coordonnées De Garantie Et Réparations
acceptée. Veuillez joindre une preuve d’achat, sera seulement effectuée après que nous ayons une description détaillée des défauts ainsi reçu la confirmation du revendeur. Le prix de qu’une liste de tous les éléments distincts la réparation devra être acquitté au revendeur. envoyés. - Page 19 Full-size Firewall Template Cutout Maßstabgetreue Darstellung des Motorspantausschnitts Gabarit échelle 1 d’installation du moteur Sagoma in dimensioni reali dell'ordinata motore...
- Page 20 © 2014 Horizon Hobby, LLC. Evolution, the Evolution logo, DSMX and the Horizon Hobby logo are registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Team Orion is a registered trademark of Team Orion Europe S.A. Corporation. Tygon is a registered trademark of Saint-Gobain ®...
