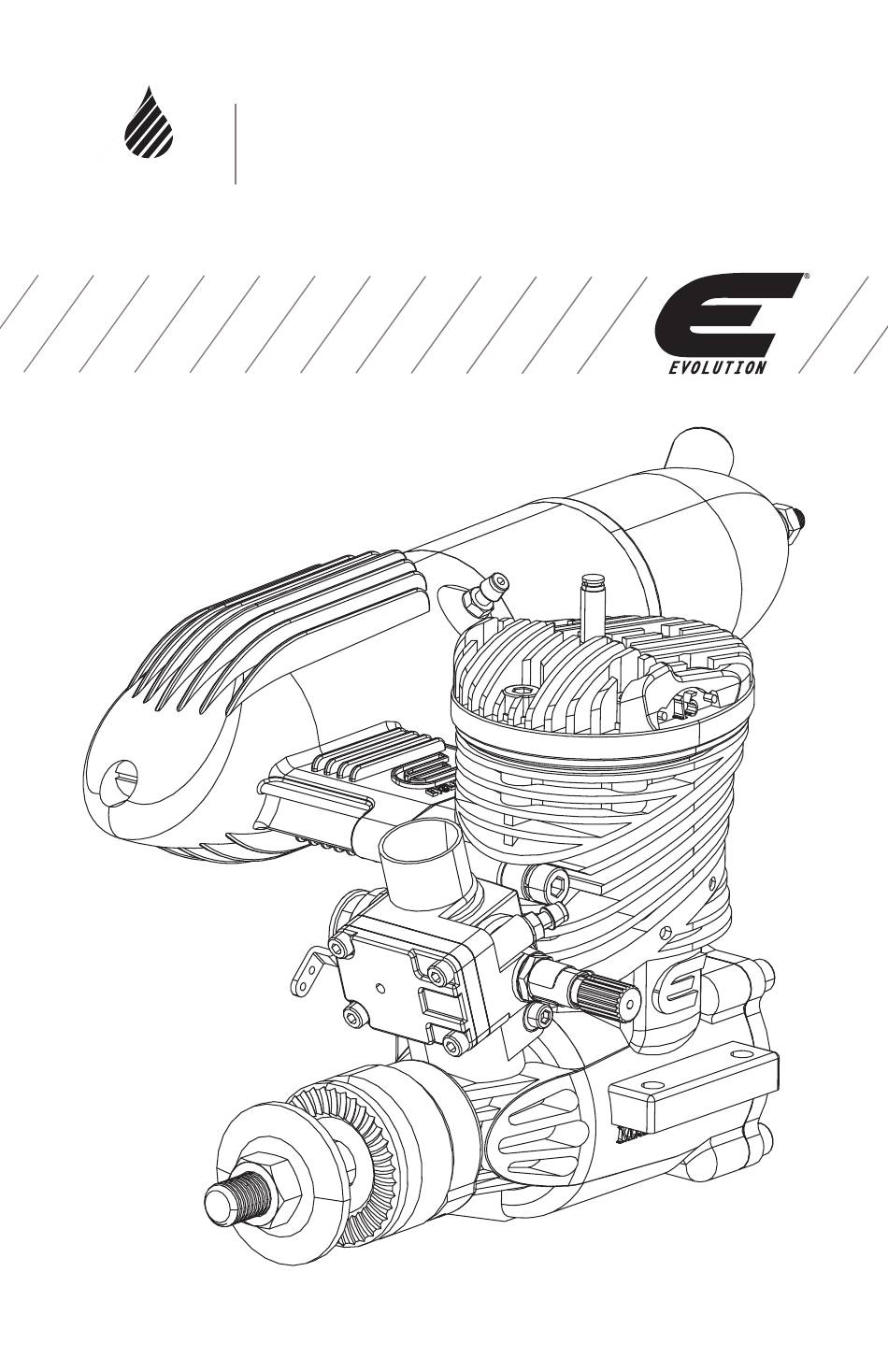

- Page 1 15cc GAS/PETROL Evolution Gas Engines ®...
-
Page 2: Précautions Relatives À La Sécurité
REMARQUE La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon Hobby, Inc. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signification de certains termes spécifiques Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:... -
Page 3: Précautions D'utilisation
Félicitations pour l’achat d’un des plus passionnants moteurs Evolution essence de petite cylin- drée. Tous les moteurs à essence de la marque Evolution sont conçus dès le départ pour vous offrir d’excellentes performances et ce à une fraction seulement de vos coûts d’utilisation antérieurs. Nous avons soigneusement conçu et testé... - Page 4 Étape 1 Se baser sur un moteur hors-pair. Les moteurs méthanol Evolution ont prouvé leurs excellentes performances auprès de milliers d’utilisateurs. Étape 2 Concevoir un nouveau système de carburateur combinant fiabilité et utilisation simple pour ses propriétaires.
-
Page 5: Eléments Inclus
• Bougie (EVOG10350) • Coupe circuit d’allumage électronique • Câble adaptateur de télémétrie RPM optique (EVOA100) Evolution/Spektrum (EVOA107) • Huile synthétique Evolution 2 temps, • Conduites Carburant diamètre moyen (EVOX1001Q) (EVOA104) • Pompe à carburant (HAN155) • Filtre Carburant en ligne (EVOA105) •... -
Page 6: Installation Du Silencieux
Installation du silencieux 1. Mettre une rondelle frein sur chacune des vis du silencieux. Faire passer les vis du silencieux à travers la tête de cylindre (culasse). 2. Placer le joint de silencieux sur les vis de fixation du moteur. 3. -
Page 7: Réglage De L'ouverture Des Gaz
Réglage de l'ouverture des gaz 4. Déplacer le manche des gaz et le trim 1. Mettre le manche des gaz sur bas et centrer des gaz vers l'arrière pour confirmer la le trim des gaz. fermeture du papillon. 2. Ajuster la longueur de la tringlerie des 5. -
Page 8: Connexion De L'allumage Électronique
Connexion de l'allumage électronique Le module d'allumage électronique Evolution est conçu et fabriqué spécifiquement pour la gamme moteurs essence de petite cylindrée. Étant plus petit et plus léger, il s'insère dans des espaces plus étroits des avions dont les moteurs doivent assurer la propulsion. La tension de batterie requise se situe entre 4,8 V (pack de 4 éléments Ni-MH) et 8,4 V (batterie... -
Page 9: Circuit D'alimentation En Carburant
Nous avons testé notre propre huile 2 temps Evolution, ainsi que les huiles Valvoline, Ne jamais dépasser 5% d’huile durant les 3 Shell, RedLine et Husquavarna. D'autres premiers litres de carburant consommés. Après, huiles 2 temps de qualité... -
Page 10: Rodage Du Moteur
Rodage du moteur Votre nouveau moteur a besoin d'être rodé afin d'assurer une longue durée de vie à tous les composants. Ce moteur possède un piston segmenté, qui nécessite une procédure de rodage particulière afin d’assurer l’étanchéité entre le segment et la chemise. Pour être accompli, ce pro- cessus nécessite d’alterner entre des cycles de chauffe et de refroidissement et doit être effectué... -
Page 11: Démarrage Et Fonctionnement Du Moteur 15Gx
Vous devrez connecter le module de programmer une alerte en cas de d’allumage Evolution au port RPM de votre dépassement d’une température fixée. module de télémétrie Spektrum en utilisant La plage de température en utilisation normale... -
Page 12: Démarrage Et Utilisation Du Moteur
Démarrage et utilisation du moteur Jusqu'à ce que le rodage du moteur soit 4. Laisser tourner le moteur à mi-régime terminé, utiliser un démarreur électrique pour pendant 45 secondes pour stabiliser les le démarrer. Une fois parfaitement rodé, le températures. moteur pourra être lancé... -
Page 13: Ajustement Du Pointeau De Bas Régime
Ajustement du pointeau de bas régime Si vous avez correctement défini la b. Le moteur accélère progressivement consommation au ralenti, le réglage de bas jusqu'aux pleins gaz. Ceci indique que régime parfait devrait se trouver à moins d'un le pointeau de bas régime est réglé trop 1/16ème de tour dudit réglage. -
Page 14: Caractéristiques Des Moteurs Evolution 15Gx
Caractéristiques des moteurs Evolution 15GX Vilebrequin K Cylindrée Alésage Course Masse Cylindre Hélice (ISO) 15cc 27,8mm 24,9mm 883 g 5/16–24 Monocylindre 14 x 6 @ 10400 rpm Masse Moteur seul 608 g Echappement 175 g Allumage 100 g Totale 883 g... -
Page 15: Vue Éclatée
Vue éclatée... -
Page 16: Liste Des Pièces
Liste des pièces Description pièce Description pièce Vis de culasse (6) EVO46408 24 Flitre à carburant plongeur EVOA106 Bougie EVOG10350 Carburateur complet EVOG15801 Culasse EVOG15103 26 Capteur d’allumage EVOG10310A Joint de culasse (2) EVO91112 Set de joints de EVOG15108A carburateur Chemise EVOG15202 28 Joints d’embase de... -
Page 17: Garantie Et Réparations
GARANTIE ET RépARATIONS de revenus ou de pertes commerciales, liés de Durée de la garantie - Garantie exclusive - quelque manière que ce soit au produit et ce, Horizon Hobby, Inc. (Horizon) garantit que le indépendamment du fait qu’un recours puisse Produit acheté... -
Page 18: Coordonnées De Garantie Et Réparations
Déclaration de conformité (conformément à la norme ISO/IEC 17050-1) No. HH2013032704 Produit(s): EVO 15cc (.91) Gas Engine Numéro(s) d’article: EVOE15GX L’objet de la déclaration décrit ci-dessus est en conformité avec les exigences des spécifications énumérées ci-après, suivant les conditions de la directive CEM 2004/108/EC: EN55022:2010 + AC:2011 EN55024:2010 Signé... - Page 19 © 2013 Horizon Hobby, Inc. Evolution and the Horizon Hobby logo are registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Tygon is a registered trademark of Saint-Gobain Performance Plastics Corporation. ®...
