Page 1

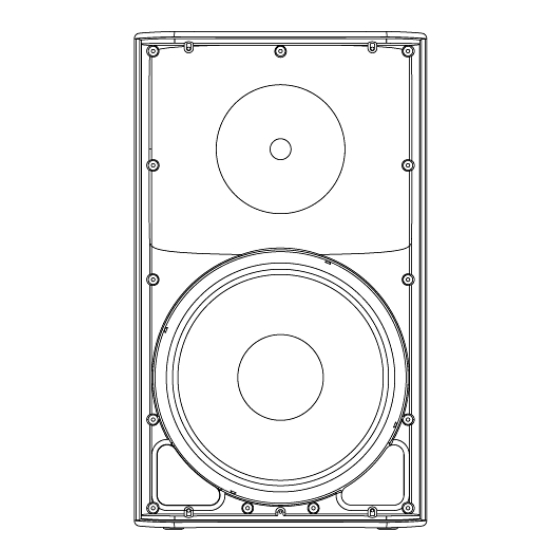

K Series User Manual K8 – 105° 1000 W active 8" (200 mm) 2-way loudspeaker system K10 – 90° 1000 W active 10" (250 mm) 2-way loudspeaker system K12 – 75° 1000 W active 12" (300 mm) 2-way loudspeaker system KSub –...
Page 2
12. Use only attachments/accessories specified by QSC Audio Products, LLC. 13. Use only with hardware, brackets, and components sold with the apparatus or by QSC Audio Products, LLC. 14. Unplug the apparatus during lightning storms or when unused for long periods of time.
QSC Audio Products 3 Year Limited Warranty QSC Audio Products, LLC (“QSC”) guarantees its products to be free from defective material and/or workmanship for a period of three (3) years from the date of sale and will replace defective parts and repair malfunctioning products under this warranty when the defect occurs under normal installa- tion and use –...
Page 4
Features 1. ABS enclosure 2. Steel grille 3. Front power LED 4. Cast aluminum handles 5. Power module 6. M10 installation points 7. M5 yoke attachment points 8. Tilt-Direct™ dual angle pole socket 9. Slip-resistant feet 1. ABS enclosure 2. Steel grille 3.
Page 5
1. ABS enclosure 2. Steel grille 3. Front power LED 4. Cast aluminum handles 5. Power module 6. M10 installation points 7. M5 yoke attachment points 8. Tilt-Direct™ dual angle pole socket 9. Slip-resistant feet KSub 1. Birch plywood enclosure 2.
Page 6
The K8, K10, and K12 are all equipped with a 35 mm pole socket that – Figure 1 – allows use on a speaker stand or on a pole over a subwoofer. The pole socket features the QSC Tilt-Direct™ system for tilting the enclosures (Figure 2) down 7.5 degrees while on the pole.
Page 7
Installation Before placing, installing, rigging, or suspending any speaker product, inspect all hardware, suspension, cabinets, transducers, brackets and associated equipment for damage. Any missing, corroded, deformed, or non-load rated component could significantly reduce the strength of the installation or placement. Any such condition severely reduces the safety of the installation and should be immediately corrected.
Page 8
Ensure all pick-point fasteners are installed and correctly tightened in order to maintain enclosure’s rated strength. Use either QSC’s M10 forged shoulder eye bolts contained in K SERIES M10 KIT or an M10 forged shoulder eyebolt with a thread length no more than 0.8 inch (20 mm).
The IEC plug and socket are both blue in color so the power cord can be identified as a K Series loudspeaker cord. If the QSC supplied cord becomes lost or damaged, a standard replacement 18 gauge IEC power cord may be used. However, the latching system will only function with a V-LOCK power cord available from QSC Audio Products, LLC.
Input Connections K8, K10, K12 Channel A MIC/Line Input Combination XLR-M and 1/4" Phone Jack Channel B Line Input Combination XLR-M Channel A MIC Level and 1/4" Phone Jack Yellow LED Indicator Channel A MIC/Line Channel B Line Input Level Switch Phono (RCA) Jacks Channel A Green Channel B Green...
Page 11
*Stereo input received at the RCA input jacks will be summed to mono. Balanced Inputs: Connect to the plug as shown. 1 = Shield (ground) 3 = Minus (-) Ground 2 = Plus (+) Inverting Input Non-inverting Input Unbalanced Inputs: Connect to the plug as shown.
Output Connections K8, K10, K12 Channel A Line Level Direct Output Channel B Line Level Direct Output Channel A Channel B Gain Knob Gain Knob Post-Gain Line Output Both Channel A and Channel B have discreet direct outputs on male XLR connectors. The signal on this output is exactly equivalent to the signal from the corresponding input.
Page 13
These functions include crossovers, time alignment, limiting and protection, thermal management and a number of proprietary features. QSC has designed exclusive DSP functions that greatly enhance the capabilities and performance of the K Series systems.
Subwoofer Polarity Polarity (sometimes improperly referred to as phase) refers to the voltage of an input signal and whether it is a positive or negative voltage at any given time. In most cases a positive voltage causes a woofer cone to move forward with respect to the cabinet orientation, and a negative voltage then moves the woofer cone backward.
Page 15
Remote Gain Attenuator A 3 pin “Euro” connector has been provided to adjust the volume of the K Series loudspeaker or put the system into standby. (Figure 13) By varying the voltage on the pin between +5V (provided on pin) and ground ( pin), the volume can be linearly controlled.
Dimensions 11" 12.6" 10.6" 11.8" 280 mm 320 mm 269 mm 300 mm 17.7" 20.4" 450 mm 519 mm Front Side Front Side KSub 14" 14" 356 mm 356 mm 28.1" 14" 356 mm 714 mm 23.7" 603 mm 26" 665 mm Front Side...
Page 22
Serie K Manual del usuario K8 – Sistema de altavoces activo de dos direcciones, con inclinación de 105°, de 1000 W y 8" (200 mm) K10 – Sistema de altavoces activos de dos direcciones, con inclinación de 90°, de 1000 W y 10" (250 mm) K12 –...
Page 23
12. Use sólo piezas/accesorios especificados por QSC Audio Products, LLC. 13. Use sólo con herraje, soportes y componentes vendidos con el aparato o por QSC Audio Products,LLC. 14. Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados de tiempo.
Garantía limitada de 3 años de QSC Audio Products QSC Audio Products, LLC (“QSC”) garantiza que sus productos estarán libres de materiales y mano de obra defectuosos durante un período de tres (3) años a partir de la fecha de la venta, y que reemplazará las piezas defectuosas y reparará los productos que no funcionen bien bajo esta garantía, cuando el defecto ocurra bajo condiciones normales de instalación y uso, –siempre y cuando la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas...
Características 1. Caja de ABS 2. Parrilla de acero 3. Indicador LED de encendido, en la parte delantera 4. Asas de aluminio fundido 5. Módulo de alimentación eléctrica 6. Puntos de instalación M10 7. Puntos de conexión del yugo M5 8.
Page 26
1. Caja de ABS 2. Parrilla de acero 3. Indicador LED de encendido, en la parte delantera 4. Asas de aluminio fundido 5. Módulo de alimentación eléctrica 6. Puntos de instalación M10 7. Puntos de conexión del yugo M5 8. Casquillo para poste Tilt-Direct™ de ángulo doble 9.
Page 27
35 mm que permite la utilización en un soporte para altavoces, o en un poste sobre un subwoofer. El casquillo para postes cuenta con el sistema Tilt-Direct™ de QSC para inclinar las cajas 7,5 grados hacia abajo al estar (Figura 2) sobre el poste.
Page 28
Instalación Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, las cajas, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado o no clasificado para carga podría reducir de manera significativa la resistencia de la instalación o colocación.
Page 29
Asegúrese de tener instalados todos los sujetadores de los puntos de suspensión, apretados correctamente para mantener la resistencia nominal de la caja. Utilice las armellas de brida forjadas M10 de QSC contenidas en el juego K SERIES M10 KIT o una armella de brida forjada M10 con una longitud de rosca no mayor que 0,8 pulgadas (20 mm).
Page 30
Si el juego de cables de la alimentación principal de CA puede repararse y el tomacorriente principal de CA está funcionando correctamente, pero el altavoz no funciona, es posible que el altavoz requiera servicio técnico. Póngase en contacto con el Departamento de Servicios Técnicos de QSC.
Conexiones de entrada K8, K10, K12 Conector de audio de combinación de entrada MIC/ Line del canal A de tipo XLR-M y Conector de audio de de 1/4" combinación de entrada Line del canal B de tipo Indicador LED amarillo XLR-M y de 1/4"...
Page 32
Entradas balanceadas: Conecte al enchufe como se muestra. 1 = blindado (tierra) 3 = menos (-) Tierra 2 = más (+) Entrada con inversión Entrada sin inversión Entradas no balanceadas: Conecte al enchufe como se muestra. Si se utiliza un enchufe de 3 conductores (TRS) para conectar una fuente no balanceada, la patilla 3 y la patilla 1 deberán conectarse con un puente, tal como se muestra.
Conexiones de salida K8, K10, K12 Salida directa de nivel de línea del canal A Salida directa de nivel de línea del canal B Perilla de Perilla de ganancia ganancia del del canal B canal A Salida de línea posterior a la ganancia Tanto el canal A como el canal B tienen salidas directas discretas en los conectores XLR macho.
Page 34
Intrinsic Correction™: Presentada en los productos QSC para conciertos y giras, Intrinsic Correction es un proceso propietario y conjunto de algoritmos de procesamiento de señales que se dirige a las características corregibles de los transductores y guías de onda. El resultado neto es que cualquier sistema serie K presentará...
Polaridad del subwoofer La polaridad (a veces denominada incorrectamente "fase") se refiere al voltaje de una señal de entrada, y si se trata de un voltaje positivo o negativo en cualquier momento dado. En la mayoría de los casos, un voltaje positivo causa que el cono de un woofer se mueva hacia delante con respecto a la orientación de la caja, y un voltaje negativo luego mueve el cono del woofer hacia atrás.
Page 36
Atenuador de ganancia remota Se ha proporcionado un conector “Euro” de 3 patillas para ajustar el volumen del altavoz serie K o para colocar el sistema en espera. (Figura 13) Al variar el voltaje en la patilla entre +5V (provisto en la patilla ) y tierra (patilla ), el volumen puede controlarse linealmente.
Page 37
Aplicaciones Conexión de entrada Conexión de salida...
Page 39
Sistema pequeño común autónomo (monofónico) Sistema común estereofónico IZQUIERDA DERECHA...
Page 40
Dimensiones Parte Parte superior superior 11" 12,6" 11,8" 10,6" 280 mm 320 mm 269 mm 300 mm 17,7" 20,4" 450 mm 519 mm Frente Lado Frente Lado KSub Parte Parte superior superior 14" 14" 356 mm 356 mm 14" 28,1" 356 mm 714 mm 23,7"...
Page 41
Especificaciones KSub Configuración Trapezoidal de dos direcciones Multipropósito de dos direcciones Multipropósito de dos direcciones Paso de banda de 4.º orden Transductores Baja frecuencia Transductor cónico de 8" Transductor cónico de 10" Transductor cónico de 12" Transductores cónicos de 2 x 12" Excitador de compresión de diafragma Excitador de compresión de diafragma Excitador de compresión de diafragma...
Page 43
Série K Manuel d'utilisation K8 – Système de haut-parleurs bidirectionnels 105° 1000 W actif 200 mm K10 – Système de haut-parleurs bidirectionnels 90° 1000 W actif 250 mm K12 – Système de haut-parleurs bidirectionnels 75° 1000 W actif 300 mm KSub –...
Page 44
12. Utiliser uniquement les accessoires spécifiés par QSC Audio Products, LLC. 13. Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l'appareil ou par QSC Audio Products, LLC. 14. Débrancher l'appareil en cas d'orage électrique ou lorsqu'il est inutilisé pendant longtemps.
QSC Audio Products – Garantie limitée de 3 ans QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation –...
– Figure 1 – permet leur utilisation sur un socle de haut-parleur ou sur une perche sur un caisson d'extrêmes graves. La prise de perche utilise le système QSC Tilt- Direct™ d’inclinaison des enceintes de 7,5° sur la perche. (Figure 2) Les K8, K10 et K12 ont également des fonctions conçues pour différentes...
Installation Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire considérablement la solidité...
S'assurer que toutes les attaches des points d'attache sont installées et correctement serrées pour maintenir la résistance nominale de l'enceinte. Utiliser les boulons à œil à épaulement forgé M10 QSC du K SERIES M10 KIT ou un boulon à œil à épaulement forgé M10 d'une longueur de filet de 20 mm maximum.
La fiche et la prise CEI sont bleues pour permettre leur identification comme cordon de haut-parleur série K. Si le cordon fourni par QSC est égaré ou endommagé, utiliser un cordon d'alimentation CEI de rechange 18 GA standard. Il faut toutefois savoir que le système de verrouillage ne fonctionnera qu'avec un cordon d'alimentation V-LOCK, disponible auprès de QSC Audio Products, LLC.
Branchements d'entrée K8, K10, K12 Prise téléphonique 6 mm et XLR-M mixte de l'entrée de ligne/MIC du canal A Prise téléphonique 6 mm et XLR-M mixte de l'entrée Voyant jaune de de ligne/MIC du canal B niveau MIC du canal A Sélecteur de niveau Prises phono (RCA) de ligne/MIC du...
Entrées équilibrées : connecter à la fiche comme illustré. 1 = Terre 3 = Moins (-) Terre 2 = Plus (+) Entrée inverseuse Entrée non inverseuse Entrées non équilibrées : connecter à la fiche comme illustré. Si une fiche à 3 conducteurs (TRS) est utilisée pour brancher une source non équilibrée, les broches 3 et 1 devront être connectées à...
Branchements de sortie K8, K10, K12 Sortie directe de niveau de ligne du canal A Sortie directe de niveau de ligne du canal B Bouton de gain Bouton de gain du canal A du canal B Sortie de ligne post-gain Les canaux A et B ont des sorties directes discrètes sur les connecteurs XLR mâles.
Pour en savoir plus sur la fonction DEEP, se reporter à la section Égalisation de ce manuel. Intrinsic Correction™ : lancé sur les produits de concerts/tournées QSC, Intrinsic Correction est un procédé propriétaire et un jeu d'algorithmes de traitement du signal qui répond aux caractéristiques corrigibles des transducteurs et des guides d'ondes.
Polarité du caisson d'extrêmes graves La polarité (parfois appelée à tort « phase ») désigne la tension d'un signal d'entrée et sa positivité ou négativité à un moment donné. Dans la plupart des cas, une tension positive entraîne le déplacement vers l'avant de la membrane du caisson d'extrêmes graves par rapport à...
Télé-atténuateur de gain Un connecteur européen à 3 broches a été fourni pour permettre le réglage du volume du haut-parleur série K ou mettre le système en attente. (Figure 13) En variant la tension sur la broche entre +5 V (fourni sur la broche ) et la terre (broche ), le volume peut être réglé...
Page 58
Applications Branchements d'entrée Branchements de sortie...
Page 60
Petit système indépendant courant (mono) Système stéréo courant GAUCHE DROITE...
Page 61
Dimensions Haut Haut 10,6" 12,6" 11,8" 11" 269 mm 320 mm 300 mm 280 mm 17,7" 20,4" 450 mm 519 mm Avant Côté Avant Côté KSub Haut Haut 14" 14" 356 mm 356 mm 28,1" 14" 714 mm 356 mm 23,7"...
Caractéristiques techniques KSub Configuration Trapézoïdale bidirectionnelle Polyvalente bidirectionnelle Polyvalente bidirectionnelle Bande passante de 4e ordre Transducteurs Basse fréquence Transducteur à membrane de 20,3 cm Transducteur à membrane de 25,4 cm Transducteur à membrane de 30,5 cm 2 x transducteurs à membrane de 30,5 cm Haute fréquence Étage d'attaque de compression de 4,4 cm Étage d'attaque de compression de 4,4 cm...
Page 65
12. Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden. 14. Das Netzkabel des Geräts während Gewittern, oder wenn es längere Zeit nicht benutzt wird, von der Steckdose abziehen.
Page 66
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, LLC ("QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausfüh- rungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen –auftritt –...
Page 67
Funktionsmerkmale 1. ABS-Gehäuse 2. Stahlgitter 3. LED-Netzanzeige an Frontseite 4. Griffe aus Aluminiumguss 5. Netzmodul 6. M10-Montagepunkte 7. M5-Befestigungspunkte für U-Bügel 8. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung 9. Rutschfeste Füße 1. ABS-Gehäuse 2. Stahlgitter 3. LED-Netzanzeige an Frontseite 4. Griffe aus Aluminiumguss 5.
Page 68
1. ABS-Gehäuse 2. Stahlgitter 3. LED-Netzanzeige an Frontseite 4. Griffe aus Aluminiumguss 5. Netzmodul 6. M10-Montagepunkte 7. M5-Befestigungspunkte für U-Bügel 8. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung 9. Rutschfeste Füße KSub 1. Gehäuse aus Birken-Multiplex 2. LED-Netzanzeige an Frontseite 3. Akustikanschluss 4.
Page 69
Die Modelle K8, K10 und K12 sind mit einer 35-mm-Hochständerbuchse ausges- tattet, die die Montage auf einem Lautsprecherständer oder auf einer Stange über einem Subwoofer ermöglicht. Die Stangenbuchse ist mit dem QSC Tilt-Direct™ – Abbildung 1 – System ausgestattet, das eine Neigung der auf der Stange montierten Gehäuse um 7,5 Grad nach unten ermöglicht.
Page 70
Installation Inspizieren Sie vor dem Aufstellen, Installieren, Rigging oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehenden Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten können die Stabilität der Installation oder der Aufstellung deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Ver- ringerung der Sicherheit der Installation und sollte umgehend behoben werden.
Page 71
Alle Befestigungsteile müssen korrekt installiert und festgezogen sein, um die Nennleistung des Gehäuses zu wahren. Es müssen entweder die geschmiedeten M10-Augbolzen mit Kragen von QSC (Bausatz K SERIES M10 KIT) oder geschmiedete M10-Augbolzen mit Kragen mit einer Gewind- elänge von maximal 20 mm verwendet werden. Vollständige Informationen erhalten Sie beim technischen Kundendienst von QSC.
Page 72
Netzkabels verhindert. IEC-Stecker und -Buchse sind in blauer Farbe ausgeführt, um das Netzkabel als Lautsprecherkabel der K-Serie zu kennzeichnen. Wenn das von QSC gelieferte Kabel verloren geht oder beschädigt wird, kann als Ersatz ein IEC-Netzkabel mit Leiterquerschnitt AWG 18 (1,02 mm²) verwendet werden. Der Rastmechanismus funktioniert jedoch nur mit dem von QSC Audio Products, LLC erhältlichen V-LOCK-Netzkabel.
Page 73
Eingangsanschlüsse K8, K10, K12 MIC/Line-Eingang, XLR-M- und 1/4-Zoll-Klinken- XLR-M- und 1/4-Zoll-Klinken- Kombinationsstecker, Kanal A Kombinationsstecker des Line-Eingangs, Kanal B MIC-Pegel, gelbe LED- Anzeige, Kanal A MIC/Line-Pegelschalter, Line-Eingang, Cinch- Kanal A Buchsen (RCA), Kanal B Grüne LED-Anzeige Grüne LED-Anzeige „Signal liegt an“, Kanal A „Signal liegt an“, Kanal B Verstärkung, Kanal B Verstärkung, Kanal A...
Page 74
*Aus dem an den RCA-Eingangsbuchsen empfangenen Stereo-Eingangssignal wird die Mono-Summe gebildet. Symmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. 1 = Abschirmung (Masse) Masse 3 = Minus (-) Invertierender Eingang 2 = Plus (+) Nicht invertierender Eingang Asymmetrische Eingänge: Wie gezeigt mit dem Stecker verbinden. Wenn eine asymmetrische Quelle über einen dreipoligen (TRS-) Stecker verbunden wird, müssen Stift 3 und Stift 1 wie abgebildet mit einer Brücke verbunden werden.
Page 75
Ausgangsanschlüsse K8, K10, K12 Linepegel- Direktausgang, Kanal A Linepegel- Direktausgang, Kanal B Verstärkungsregler, Verstärkungsregler, Kanal A Kanal B Line-Ausgang der Nachverstärkung Sowohl Kanal A als auch Kanal B weisen diskrete Direktausgänge auf, die über XLR-Anschlussstecker verbunden werden. Das Signal dieses Ausgangs entspricht genau dem Signal des jeweiligen Eingangs.
Page 76
Klang. Weitere Informationen über die DEEP-Funktion sind im EQ-Abschnitt dieses Handbuchs enthalten. Intrinsic Correction™: Dieses patentrechtlich geschützte Verfahren kam zuerst in den Konzert-/Tournee-Produkten von QSC zum Einsatz und enthält eine Reihe von Algorithmen zur Signalaufbereitung und Korrektur bestimmter Wandler- und Waveguide-Eigenschaften. Das Ergebnis: Jedes System der K-Serie liefert eine außergewöhnlich gleichmäßige und konsistente Beschallung im gesamten Zuhörerbereich des Lautsprechers und bildet somit ein akustisch transparentes System mit...
Page 77
Subwoofer-Polarität Die Polarität (manchmal fälschlicherweise als Phase bezeichnet) bezieht sich auf die Spannung eines Eingangssignals und darauf, ob diese zu einem gegebenen Zeitpunkt positiv oder negativ ist. In den meisten Fällen bewirkt eine positive Spannung eine Bewegung der Woofer-Membran zur Vorderseite des Gehäuses hin, während eine negative Spannung die Woofer-Mem- bran nach hinten bewegt.
Page 78
Lautstärkefernregler Mit einem dreipoligen Euro-Stecker lässt sich die Lautstärke der Lautsprecher der K-Serie regeln und das System in den Standby-Modus versetzen (Abbildung 13). Die lineare Regelung der Lautstärke erfolgt durch Ändern der Spannung des Stifs zwischen +5 V (Stift ) und der Masse (Stift ).
Page 79
Anwendungen Anschließen der Eingänge Anschließen der Ausgänge...
Page 81
Unabhängiges kleines System (Mono) Stereosystem LINKS RECHTS...
Page 82
Abmessungen Oben Oben 11" 11,8" 12,6" 10,6" 280 mm 320 mm 300 mm 269 mm 17,7" 20,4" 450 mm 519 mm Frontseite Seite Frontseite Seite KSub Oben Oben 14" 14" 356 mm 356 mm 14" 28,1" 356 mm 714 mm 23,7"...
Page 94
输入连接 K8,K10,K12 通道 A MIC/线路输入组合 XLR-M 和 1/4" 电话插座 通道 B 线路输入组 合 XLR-M 和 1/4" 电 通道 A MIC 电平黄色 话插座 LED 指示灯 通道 A MIC/线路电 通道 B 线路输入 平开关 phono型(RCA)插座 用来指示通道 A 有 用来指示通道 B 有信 信号的绿色 LED 号的绿色...
Page 103
尺寸 顶部 顶部 11" 12.6" 10.6" 11.8" 280 mm 320 mm 269 mm 300 mm 17.7" 20.4" 450 mm 519 mm 侧面 正面 侧面 正面 KSub 顶部 顶部 14" 14" 356 mm 356 mm 14" 28.1" 356 mm 714 mm 23.7"...
