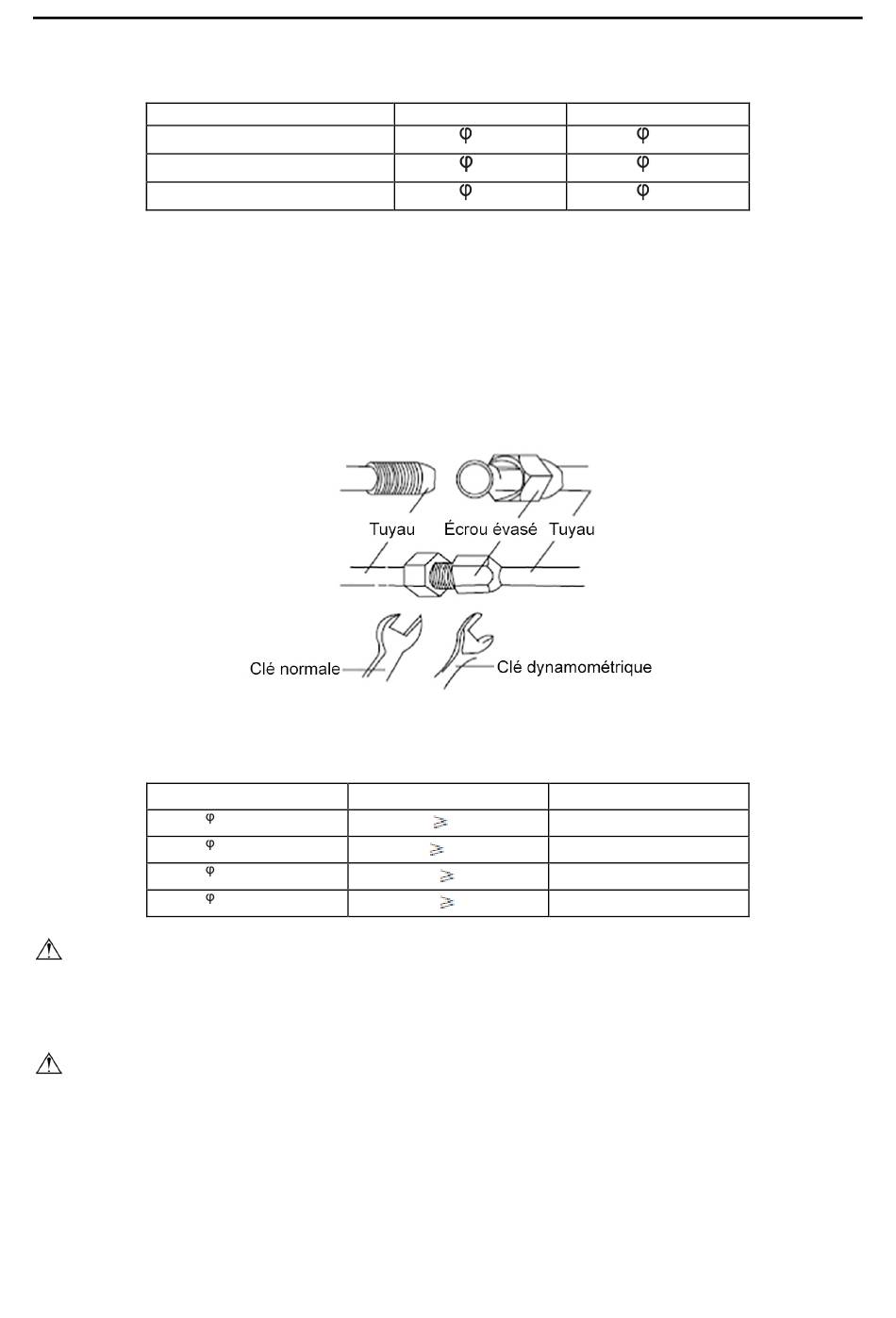

Tableau 4 : Dimensions du tuyau du réfrigérant de l'unité intérieure (mm)
Puissance unité intérieure
Tuyaux entre unités intérieures et unité extérieure
1) Se référer à la Fig. 6 pour les couples de serrage des vis.
2) Positionner l'extrémité évasée du tuyau en cuivre vers la vis puis serrer cette dernière manuellement.
3) Serrer ensuite la vis à l'aide de la clé dynamométrique jusqu'à entendre un bruit métallique (comme illustré sur la Fig.
6).
4) L'angle de pliage doit être le plus large possible de manière à éviter toute fissure dans le tuyau. Pour plier le tuyau, se
servir d'une plieuse à tuyaux.
5) Envelopper le tuyau du réfrigérant et les jonctions apparentes de caoutchouc mousse et les serrer avec du ruban
plastique adhésif.
ATTENTION !
Durant le raccordement de l'unité intérieure et du tuyau du réfrigérant ne pas tirer avec force les jonctions afin de ne
pas créer dans le tuyau capillaire et dans les autres tuyaux des fissures et provoquer ainsi des fuites.
Le tuyau du réfrigérant doit être soutenu par des brides de manière à ce que l'unité ne doive pas en supporter le
poids.
ATTENTION !
Si les tuyaux sont utilisés pour le raccordement d'une unité universelle pour climatiseur multi-split à inverter CC, il faut
indiquer sur chacun d'eux l'installation à laquelle ils appartiennent de manière à éviter toute erreur de raccordement.
(5) Installation de la couche de protection du tuyau du réfrigérant
1) Le tuyau du réfrigérant doit être isolé en utilisant le matériau isolant et le ruban plastique à disposition de manière à
prévenir la formation de condensation et d'éventuelles fuites.
2) Les jonctions de l'unité intérieure doivent être enveloppées avec du matériau isolant sans laisser d'espaces vides
entre la jonction et l'unité intérieure, comme illustré sur la Fig. 8
V11/2015
09,12
18
21,24
Tableau 5 : Couples de serrage des vis
Diamètre
Épaisseur du mur (mm)
6,35 mm
9,52 mm
12,7 mm
15,9 mm
Free Match MULTISPLIT DC INVERTER – Utilisation et Installation
Tuyau du gaz
9,52
12,7
15,9
Fig. 7
Couple de serrage
0,5
0,71
1
1
Tuyau du liquide
6,35
6,35
9,52
15-30 (Nm)
30-40 (Nm)
45-50 (Nm)
60-65 (Nm)
25
