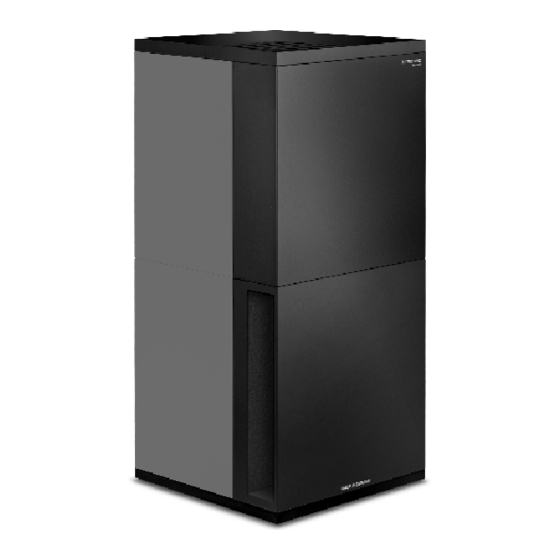

- Page 1 TAC V+ TOWER / TAC M TOWER TRADUCTION DE LA NOTICE ORIGINALE PURIFICATEUR D’AIR HAUTES PERFORMANCES...
-
Page 2: Table Des Matières
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole vous indique qu’il est nécessaire d’observer la notice d'instructions. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 3: Sécurité
• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées. • Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers. • N'exposez pas l’appareil à un jet d’eau direct. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 4: Utilisation Conforme
Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 5: Informations Sur L'appareil
TAC V+ : hotte à lamelles TAC M : hotte de soufflage Éléments de commande Pied Entrée d’air avec filtre à air Raccordement du cordon secteur Fixation murale (option) Filtre HEPA (à l’intérieur de l’appareil) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 6: Transport Et Stockage
Veuillez observer les consignes suivantes après chaque transport : • Installez l’appareil à la verticale après l’avoir transporté. • Faites descendre les pieds en les tournant afin d’assurer la stabilité. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... - Page 7 • Assurez-vous que les rallonges de câble sont entièrement déroulées. • Tenez l'appareil loin de toute source de chaleur. • Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
Page 8: Utilisation
13 Interface USB avec Mise à jour du logiciel de capuchon commande par clé USB avec The Touch Screen is locked programme d’application Der Bildschirm ist gesperrt L´écran est verrouillé purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... - Page 9 Vers. du système: V02 04 29 langue réglage horloge Paramètres du programme réglage d'usine retour 3. Sélectionnez la langue désirée à l'aide des touches flèche. 4. Validez la sélection à l’aide de la touche Confirmer. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 10 La fonction Boost peut être utilisée même lorsque dans l’écran Réglage d’usine. l’écran est verrouillé, avec ou sans saisie de PIN. 3. Cliquez sur le bouton Retour afin de revenir au menu principal. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
Page 11: Paramètres Du Programme Alarme Hygiéne On
Le bouton Silence clignote La durée restante est affichée. La fonction Boost peut être utilisée même lorsque l’écran est verrouillé, avec ou sans saisie de PIN. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... - Page 12 6. Cliquez sur un niveau afin de le définir pour le point de mise en marche sélectionné. 7. Cliquez sur aucun changement pour conserver le niveau déjà défini. 8. Cliquez sur Retour afin de revenir à l’écran Saisie point. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 13 H14. À partir d’un débit de Auto 1 800 m³/h, la classe du filtre se réduit de H13 à E12. Point de consigne configuration retour purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 14 30 minutes. ð Le voyant d’alarme (12) est allumé en bleu pendant la régénération du filtre. Avertissement N'éteignez pas l'appareil durant la régénération du filtre ou sa décontamination ! purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
Page 15: Accessoires Disponibles
Non-tissé de protection de la sortie 7.160.000.459 d’air FlowExtender Silence+ (gris basalte) 6.100.007.066 FlowExtender Silence+ (jaune) 6.100.007.068 FlowExtender Silence+ (bronze) 6.100.007.069 FlowExtender Silence+ (blanc) 6.100.007.070 Fixation murale 6.100.007.073 Silencieux 6.100.007.072 purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 16: Défauts Et Pannes
Trotec. Remarque Pendant la décontamination, l’appareil devient chaud (TAC V+ uniquement). Vérifiez que l’appareil se trouve bien en phase de régénération du filtre. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 17: Entretien
Éteignez l'appareil par l’intermédiaire de l’interrupteur marche/arrêt (9) et attendez 10 secondes. Remettez l’appareil en marche. Protection anti- Surchauffe de Débranchez l'appareil surchauffe moteur l'appareil du secteur et laissez-le refroidir. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... -
Page 18: Intervalles De Maintenance
12. Date : .......... Signature : ........Signature : ........Signature : ........Signature : ........13. Date : ........14. Date : ......... 15. Date : .......... 16. Date : .......... Signature : ........Signature : ........Signature : ........Signature : ........purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... - Page 19 électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
Page 20: Remplacement Des Filtres
Si vous avez remplacé ou nettoyé le non- tissé du pré-filtre et que l’alerte reste présente, remplacez le filtre F7 par un filtre neuf. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower... - Page 21 3. Mettez en place le nouveau filtre à air dans l’appareil. 4. Remettez l’entrée d'air (4) en place sur l’appareil et revissez les deux vis sur les côtés, en bas et à l’intérieur. III. purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
Page 22: Annexe Technique
(H14 ou H13) Pré-filtre F7 (EN 779:2002), ePM10 85 % (ISO 16890) F7 (EN 779:2002), ePM10 85 % (ISO 16890) Filtre haute température pour TROTEC HEPA-H14 Heat Resistant (EN 1822) TROTEC HEPA-H14 Heat Resistant (EN 1822) particules en suspension Raccordement secteur 220-240 V, 50 / 60 Hz 220-240 V, 50 / 60 Hz... - Page 23 Schéma électrique purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 24 TAC V+ Tower / TAC M Tower...
- Page 25 Boîtier filtre (T0001567) Écrou (écrou 6-pans DIN 934 - M5 galv.) Isolation partie supérieure (T0001358) Vis (6-pans creux tête cyl. DIN 912-M04x10 galv.) Chauffage (T0001348) Rondelle (éventail DIN 6798 - A Ø5,3) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 26 Capteur de pression (SPS-G-2KO) Vis (cruciforme à tête bombée DIN7380-1 M3x6 galv.) Prise USB (rall. USB 30 cm A-W vers A-M) Rondelle (DIN 125 - A Ø4,3xØ9x0,8 galv.) Plaque finale (FAP 2,5/4A YE) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 27 Rondelle (DIN 125 - A Ø4,3xØ9x0,8 galv.) Rondelle (éventail Ø4,3xØ8x0,5 galv.) Hotte de chauffage (T0001349) Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.) Pontage (pontage) Écrou (6-pans DIN 934 - M4 galv.) Bouchon (Ø25,5xØ19xØ16x1,5x7 noir) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 28 Bouchon (Ø30xØ25,5xØ20,5x1,5x8 noir) Vis (cruciforme à tête bombée DIN7985 M8x16 galv. noire) Boulon à tête (DIN 1444 Ø8 x 29 x Ø2) Vis (cruciforme à tête bombée DIN7985 M5x16 galv. noire) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 29 Partie inférieure du boîtier (T0000665) Vis (cruciforme à tête bombée DIN7380-1 M6x12 galv. noire) Partie supérieure du boîtier (T0000746) Rondelle (bloquante Ø6 x Ø12,2 x 1,2 galv.) Couvercle de maintenance (T0000711) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 30 N° Pièce de rechange N° Pièce de rechange Capot (T0000737) Rondelle (bloquante Ø10,2 x Ø22,3 x 2,5 galv.) Vis (6-pans DIN 933 M10x25 galv.) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 31 Capuchon (M10 SW17 plastique noir) Écrou (6-pans DIN 934 - M5 galv.) Rondelle (Ø10,3xØ15x3 blanc) Tôle de protection (tôle de protection) Vis (6-pans DIN 931 M10x220 galv.) Hotte à lamelles (hotte à lamelles) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 32 Bande d'étanchéité (feutre 25x1mm L=2920mm) Vis (6-pans creux tête cyl. DIN 912-M5x10 galv.) Rondelle (bloquante Ø5,1 x Ø10,2 x 1 galv.) Tôle de jonction enveloppe chauffage (T0001346) Écrou (6-pans auto-bloquant DIN 985 - M5 galv.) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 33 Rondelle (bloquante Ø5,1 x Ø10,2 x 1 galv.) Raccord de tuyau double (T0000370) Rondelle (DIN 125 - A Ø5,3xØ10x1 galv.) Tenon d’obturation (goupille de retenue M5) Isolation partie inférieure (0001364) Écrou (6-pans DIN 934 - M5 galv.) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
- Page 34 N° Pièce de rechange N° Pièce de rechange Ventilateur (ventilateur TAC V+) Grille de protection (diam. 206,6 ou 226,6mm trous 5,4mm, plastique noir) Vis (6-pans DIN 933 M10x25 galv.) purificateur d’air hautes performances TAC V+ Tower / TAC M Tower...
-
