Systovi SYST-M300 Guide D'installation Rapide

Guide d'installation rapide
SYST-M300/M700
Étape 1. Créez une carte d'installation
Utilisez la carte d'installation vierge dans la boite pour enregistrer
l'emplacement des micro-onduleurs selon la conception du système.
Chaque cellule de la carte correspond à un module PV.
La ligne du tableau correspond au côté
le plus court du module PV et la colonne
du tableau correspond au côté le plus
long du Module PV. La direction dans le
coin supérieur gauche signifie
ATTENTION
l'orientation réelle de l'installation.
S'il y a plus d'un site d'installation, veuillez
faire la carte d'installation séparément et
donner une description claire du site
d'installation.
Il y a deux étiquettes avec le numéro de série à l'arrière du micro-ondu-
leur. Prenez-en un et collez l'étiquette sur la cellule correspondante de la
carte d'installation en fonction de l'installation réelle. Comme
SYST-M700 sont connectés à plusieurs modules PV, l'étiquette du
numéro de série doit être collée comme indiqué ci-dessous.
012345678912032156
012345678912032156
Figure Numéro de série du micro-onduleur
La carte d'installation terminée est illustrée ci-dessous:
1 2
A
B
C
Figure La carte d'installation (SYST-M300)
01
ATTENTION

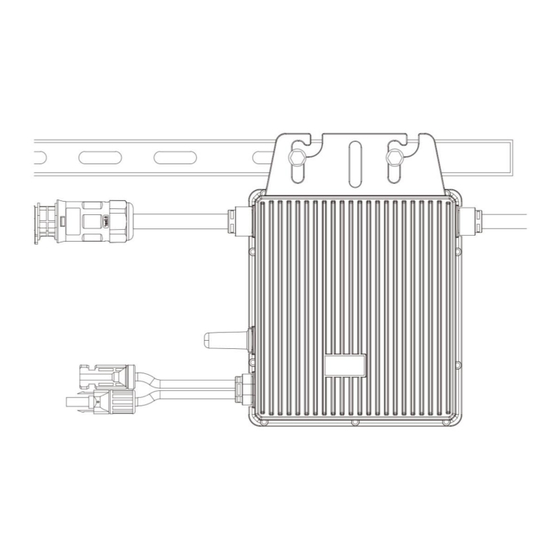

Étape 2. Installez le micro-onduleur
Marquez le centre approximatif du module PV sur le cadre et installez le
micro-onduleur avec le côté LED orienté vers l'extérieur.
ATTENTION
Modèle
SYST-M300
SYST-M700
DANGER
Utilisez deux vis et deux écrous pour fixer le micro-onduleur au châssis.
3 4 5 6 7
ATTENTION
1 2 3 4 5 6 7
A
B
C
Figure La carte d'installation (SYST-M700)
Afin de fournir un meilleur service
après-vente, veuillez soigneusement faire
le plan d'installation et garder le dessin en
bon état.
La distance entre deux micro-onduleurs
doit correspondre à la longueur des
câbles AC. La longueur des câbles AC est
indiquée ci-dessous:
Longueur
1,25m
2,08m
Le micro-onduleur doit être correctement
fixé et ventilé . L'étiquette avec le numéro
de série doit être sans ensoleillement direct.
Exemple d'installation de la figure
Il n'y a pas de vis et d'écrou dans
l'emballage.
02
Étape 3. Connectez le câble AC
Chaque micro-onduleur peut être connecté à un autre par un cable AC.
Selon le courant maximal des câbles AC,
il y a une quantité d'installation maximale
ATTENTION
pour le micro-onduleur dans chaque
section de câble.
Quantité max de
Modèle
micro-onduleurs par ligne
SYST-M300
SYST-M700
Branchez le connecteur AC femelle d'un micro-onduleur dans un
connecteur AC mâle d'un autre micro-onduleur pour former un circuit
de dérivation AC continu.
Figure Branchez les câbles AC
Utilisez des attaches en nylon pour fixer les câbles AC sur le cadre.
Figure Fixez le câble AC
Si le câble AC est trop court pour
l'installation, utilisez un câble d'intercon-
nexion pour connecter deux SYST-M700
ATTENTION
qui sont installés sur une seule ligne ou
deux SYST-M300 qui sont installés sur
deux lignes différentes.
03
18 pièces
7 pièces
