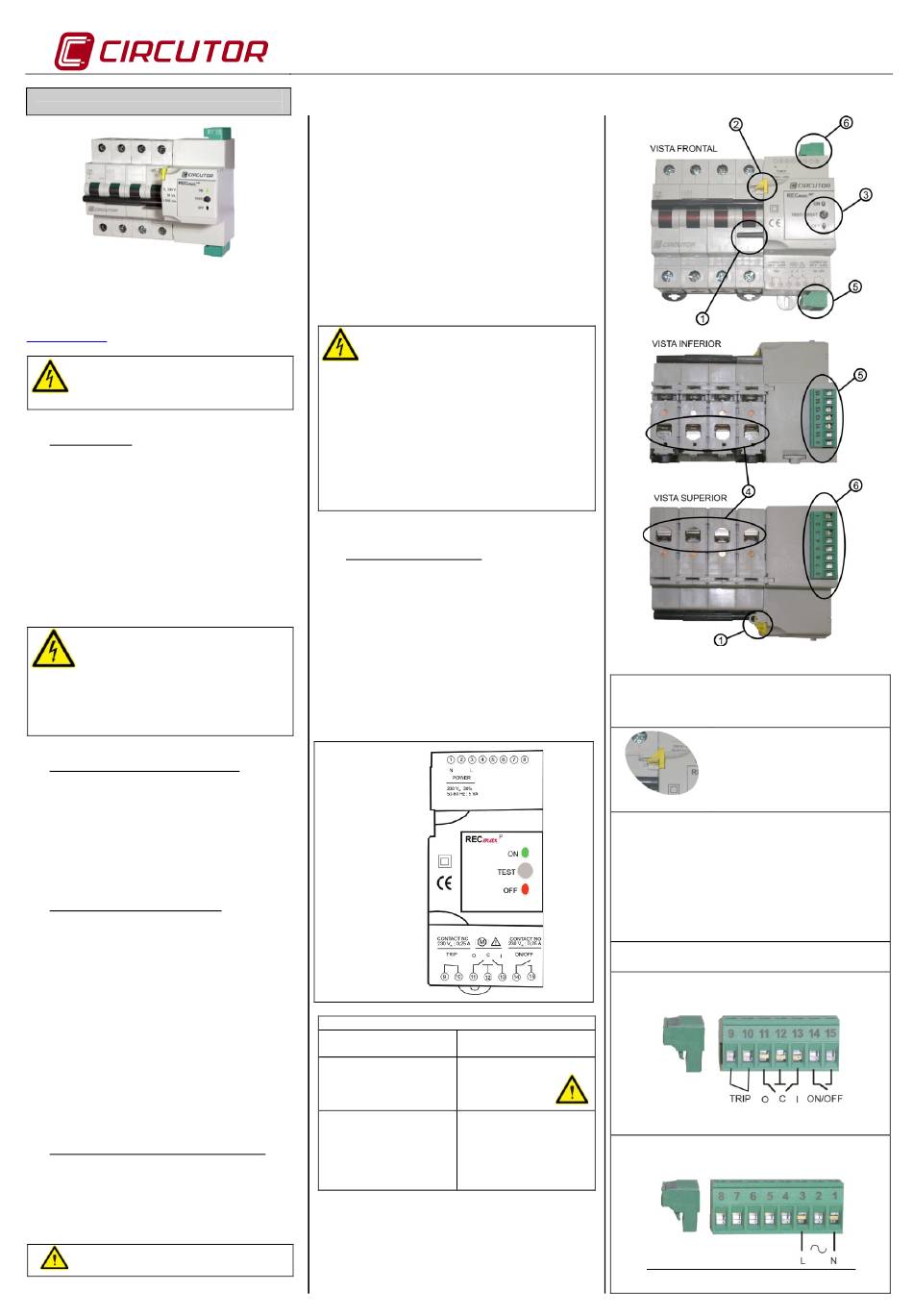

Circutor RECmax P Mode D'emploi

RECmax P, Interrupteur automatique à
reconnexion automatique
Ceci est le manuel d'installation du RECmax. Vous
pouvez également le télécharger sur notre site web
www.circutor.es
Si l'utilisateur manipule l'équipement
sous une forme non spécifiée par le
fabricant, sa protection peut se voir
compromise
1 DESCRIPTION
Moteur en continu électronique qui gouverne un
magnétothermique associé. Il est utilisé comme
élément auto-réarmable de coupure avec protection
magnétothermique dans les installations électriques.
Utilisation habituelle dans les installations qui
exigent une continuité de service électrique avec
peu de maintenance. Il a deux entrées pour les
signaux externes libres de tension qui ordonnent
l'ouverture et la fermeture postérieure (reconnexion)
dudit interrupteur automatique. Il a deux sorties au
moyen de contacts simples pour signaliser l'état et la
cause de l'ouverture de l'interrupteur automatique
Avant d'effectuer
d'installation, réparation
remplacement de l'équipement, vous
devez déconnecter l'appareil de toute
source d'alimentation. Lorsque vous suspectez un
mauvais fonctionnement de
contactez le service d'assistance technique de
CIRCUTOR.
2 VERIFICATION A LA RECEPTION
Assurez-vous que les conditions suivantes ont été
satisfaites :
• L'équipement correspond aux spécifications de
votre commande.
• L'équipement n'a pas subi de dégâts durant le
transport
3 PRÉCAUTIONS DE SÉCURITÉ
Pour l'utilisation sûre de l'équipement, il est
fondamental que les personnes qui l'installent ou le
manipulent, suivent les mesures
habituelles, ainsi que les avertissements de ce
guide.
Le RECmax est un équipement
spécifiquement pour être installé dans un tableau
électrique ou une enveloppe, avec une fixation sur
rail DIN ou sur panneau au moyen d'un accessoire.
Il dispose d'une diode DEL lumineuse (ON/OFF)
indiquant qu'il y a une présence de tension. Bien
que cette diode ne soit pas allumée, elle n'exonère
pas l'utilisateur de vérifier que l'équipement est
déconnecté de toute source d'alimentation.
4 INSTALLATION ET MISE EN MARCHE
Le présent guide rapide contient des informations et
des avertissements que l'utilisateur doit respecter
pour garantir le fonctionnement sûr de l'équipement.
Dans son fonctionnement habituel, il ne doit pas être
utilisé avant son installation définitive sur le tableau
électrique
L'installation doit être réalisée par du
personnel qualifié
Lorsqu'il sera probable que l'équipement a perdu la
protection de sécurité (présence de dommages
visibles) il
l'équipement. Dans ce cas, contactez le service
technique qualifié, ou bien notre S.A.T. (Service
Assistance Technique).
L'installation sur rail DIN.
monophasée (phase et neutre, L et N) ou triphasée
plus neutre (L1, L2, L3 et N), le câblage entre les
bornes enfichables du câble de 1-1.5 mm
section, est conseillé. Le couple de serrage
recommandé est de 0,5-0,6 N.m et une longueur
avec du câble dénudé de 5 mm. Le câblage de la
puissance dépend du calibre (In) de l'interrupteur
automatique.
couvercles ou l'élimination d'éléments, peuvent
donner accès à des parties dangereuses au toucher.
L'équipement ne doit pas être utilisé avant que son
installation
L'équipement doit être connecté à un circuit
d'alimentation (manœuvre) protégé avec des fusibles
en accord avec le rang d'alimentation et de
consommation de ce dernier ou mieux encore, avec
un petit interrupteur magnétothermique ou dispositif
équivalent
l'équipement du réseau d'alimentation.
5 DESCRIPTION FAÇADE
Sur la façade du moteur, est montrée tant sur la
partie supérieure qu'inférieure la numérotation des
bornes pour le câblage correct de l'équipement sur
l'installation électrique.
Dans la partie centrale, se trouvent deux diodes DEL
toute opération
ON, de couleur verte indiquant que l'équipement est
ou
en service. OFF, de couleur rouge indiquant que
l'équipement est déclenché.
Nous avons également un bouton poussoir pour
réaliser le TEST/RESET de l'équipement, avec
l'équipement
lequel nous vérifions le déclenchement et le
réarmement postérieur de l'équipement.
de sécurité
conçu
Description bornes enfichables
1- 3 Alimentation
monophasée
11-12 Entrée O,
déclenchement
12-13 Entrée I,
réarmement
9-10 Sortie NC
Manuel/TEST
14-15 Sortie NO, état
Interrupteur automatique de reconnexion automatique
faut déconnecter l'alimentation
Dans une installation
À l'intérieur du tableau électrique, il faut
prendre en compte que, avec l'équipement
connecté, les bornes et l'ouverture de
ne soit complètement terminée.
pour permettre la déconnexion de
230 V 4,5 VA
ca
Libre de tension, non
isolée
(trip), Courant nominal: 0,25
Aca
Tension nominale:
230V
ca
Charge nominale: 62,5
VA
de
2
de
.

Levier de réarmement du moteur. La position par défaut
est celle en bas. En cas de reconnexion, le levier monte en
poussant la manette de l'interrupteur. Une fois l'opération
terminée, le levier revient à sa position initiale par défaut.

.Système de blocage.
Permet d'annuler
mécaniquement la possibilité de
reconnexion automatique
L'opération de
Blocage peut être hermétique.

.
- DEL vert ON, le magnétothermique est fermé.
- Le DEL rouge OFF signale son ouverture.
- Le bouton poussoir RESET/TEST a une double
fonctionnalité en fonction de l'état préalable du
magnétothermique
En cas de DEL rouge et vert en état de
clignotement simultané, avertir le service
d'assistance technique (SAT)

Contacts de puissance. Installation électrique à contrôler
et à protéger.

Borne enfichable partie inférieure. Connexion câblage
orientation verticale.
Ici les entrées de commande du moteur ainsi que les sorties
d'état sont câblées.

Borne enfichable partie supérieure. Connexion câblage
orientation verticale.
La tension nominale d'alimentation monophasée est
connectée.
RECmax P
M98239101-02-11B
