RECmax MP
Interrupteur automatique motorisé
Ceci est le manuel d'installation du RECmax MP.
Vous pouvez également le télécharger sur notre site
web www.circutor.es
Si l'utilisateur manipule l'équipement
sous une forme non spécifiée par le
fabricant, sa protection peut se voir
compromise
Il a besoin d'un système externe pour
réaliser la RECONNEXION
AUTOMATIQUE
1 DESCRIPTION
Moteur en continu électronique qui gouverne un
magnétothermique associé. Il est utilisé comme élément
de coupure avec protection magnétothermique, apte à la
reconnexion automatique dans
électriques. Utilisation habituelle dans les installations
qui exigent une continuité de service électrique avec peu
de maintenance. Il a deux entrées pour les signaux
externes libres de tension qui ordonnent l'ouverture et la
fermeture postérieure (reconnexion) dudit interrupteur
automatique. Il a deux sorties au moyen de contacts
simples pour signaliser l'état et la cause de l'ouverture
de l'interrupteur automatique.
Avant d'effectuer
d'installation, réparation ou remplacement
de l'équipement, vous devez déconnecter
l'appareil de toute source d'alimentation.
Lorsque vous suspectez un mauvais fonctionnement
de l'équipement contactez le service d'assistance
technique de CIRCUTOR.
2 VERIFICATION A LA RECEPTION
Assurez-vous que les conditions suivantes ont été
satisfaites :
• L'équipement correspond aux spécifications de
votre commande.
• L'équipement n'a pas subi de dégâts durant le
transport
3 PRÉCAUTIONS DE SÉCURITÉ
Pour l'utilisation sûre de l'équipement, il est fondamental
que les personnes qui l'installent ou le manipulent,
suivent les mesures de sécurité habituelles, ainsi que les
avertissements de ce guide.
Le RECmax est un équipement conçu spécifiquement
pour être installé dans un tableau électrique ou une
enveloppe, avec une fixation sur rail DIN ou sur panneau
au moyen d'un accessoire. Il dispose d'une diode DEL
lumineuse (ON/OFF) indiquant qu'il y a une présence de
tension. Bien que cette diode ne soit pas allumée, elle
n'exonère pas l'utilisateur de vérifier que l'équipement
est déconnecté de toute source d'alimentation.
4 INSTALLATION ET MISE EN MARCHE
Le présent guide rapide contient des informations et des
avertissements que l'utilisateur doit respecter pour
garantir le fonctionnement sûr de l'équipement. Dans
son fonctionnement habituel, il ne doit pas être utilisé
avant son installation définitive sur le tableau électrique
L'installation doit être
personnel qualifié
Lorsqu'il sera probable que l'équipement a perdu la
protection de sécurité (présence de dommages visibles)
il faut déconnecter l'alimentation de l'équipement. Dans
ce cas, contactez le service technique qualifié, ou bien
notre S.A.T. (Service Assistance Technique).
L'installation sur rail DIN. Dans une installation
monophasée (phase et neutre, L et N) ou triphasée plus
neutre (L1, L2, L3 et N), le câblage entre les bornes
enfichables du câble de 1-1.5 mm
conseillé. Le couple de serrage recommandé est de 0,5-
0,6 N.m et une longueur avec du câble dénudé de 5
mm. Le câblage de la puissance dépend du calibre (In)
de l'interrupteur automatique.
peuvent donner accès à des parties dangereuses au
toucher. L'équipement ne doit pas être utilisé avant que
son installation
L'équipement
d'alimentation (manœuvre) protégé avec des fusibles en
accord avec le rang d'alimentation et de consommation
de ce dernier ou mieux encore, avec un petit interrupteur
magnétothermique
permettre la déconnexion de l'équipement du réseau
d'alimentation.

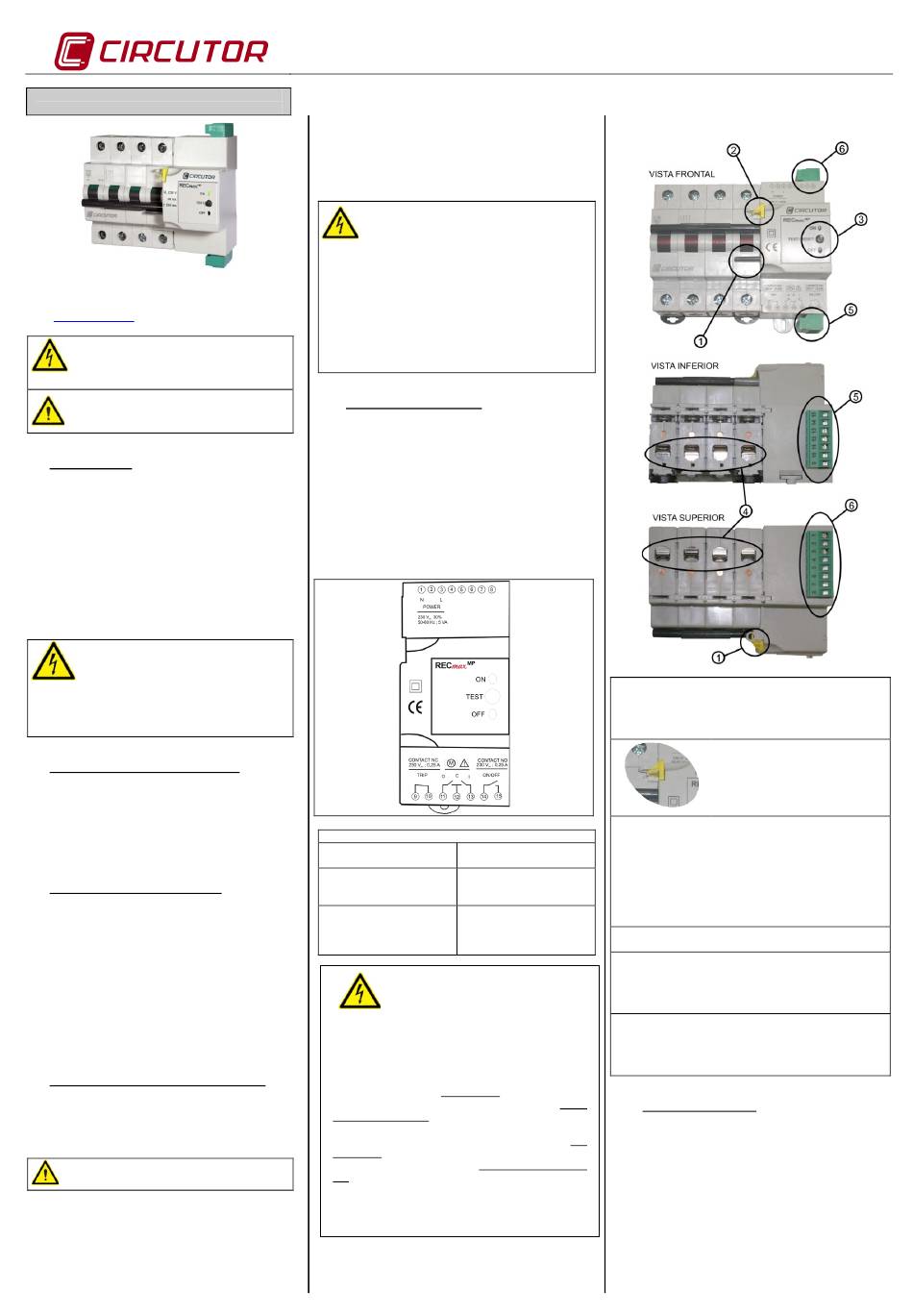

5 DESCRIPTION FAÇADE
Sur la façade du moteur, est montrée tant sur la partie
supérieure qu'inférieure la numérotation des bornes pour
le câblage correct de l'équipement sur l'installation
électrique.
Dans la partie centrale, vous disposez de deux diodes
DEL ON, de couleur verte indiquant que l'équipement
est en service. OFF, de couleur rouge indiquant que
l'équipement est déclenché.
les installations Nous avons également un bouton poussoir pour réaliser
le TEST/RESET de l'équipement. avec lequel nous
vérifions le déclenchement et le réarmement postérieur
de l'équipement.
toute opération
Description bornes enfichables
1- 3 Alimentation
monophasée
11-12 Entrée O,
déclenchement
12-13 Entrée I, réarmement
9-10 sortie
Manuel/TEST
14-15 Sortie NO, état
.
EXTERNES
Sur les schémas de connexion aux relais différentiels
CIRCUTOR, il y a un changement IMPORTANT par
rapport aux guides rapides.
P24275 WRU-10 MT, sa borne 10 perd la référence
de tension (L3) pour connecter directement à la borne
C(12) du moteur MP.
P24642 RGU-10 MT / P24652 RGU-10C MT, ses
bornes 14 perdent la référence de tension (L3) pour
réalisée par du se connecter directement à la borne C(12) du moteur
MP.
Les contacts d'état 11-12 de la famille MT deviennent
les 14-15 du RECmax.
2 de section, est
À l'intérieur du tableau électrique, il faut
prendre en compte que, avec l'équipement
connecté, les bornes et l'ouverture
couvercles ou l'élimination d'éléments,
ne soit complètement
doit être connecté à un
ou dispositif équivalent
230 V 4,5 VA
ca
Libre de tension, non isolée
NC (trip), Courant nominal : 0,25
Aca
Tension nominale : 230V
Charge nominale : 62,5 VA
UTILISATION AVEC DES ÉLÉMENTS
Interrupteur automatique motorisé
L'installation doit être réalisée par du personnel
de
terminée.
circuit
pour
 Levier de réarmement du moteur. La position par
défaut est celle en bas. En cas de reconnexion, le
levier monte en poussant la manette de l'interrupteur.
L'opération terminée, le levier revient à sa position
initiale par défaut.
.Système de blocage. Permet
d'annuler mécaniquement la
possibilité de reconnexion
automatique
L'opération de
peut être hermétique.
 .
- DEL vert ON, le magnétothermique est fermé.
- Le DEL rouge OFF signalise l'ouverture de ce dernier.
- Le bouton poussoir RESET/TEST a une double
fonctionnalité en fonction de l'état préalable du
magnétothermique
En cas de DEL rouge et vert en état de clignotement
simultané avertir le service d'assistance technique
(SAT)
 Contacts de puissance. Installation électrique à
ca
contrôler et à protéger.
Borne enfichable partie inférieure. Connexion câblage
orientation verticale.
Ici sont câblées les entrées de contrôle du moteur
comme les sorties d'état.
 Borne enfichable partie supérieure. Connexion
câblage orientation verticale.
La tension nominale d'alimentation monophasée est
connectée
6 FONCTIONNEMENT
Équipement toujours alimenté à tension nominale, dans
des conditions nominales nous devons avoir :
- Magnétothermique fermé, manette en haut
- Levier moteur  en bas.
- DEL vert allumé et DEL rouge éteint. 
- contact simple TRIP normalement fermé 9-10 (NC).
Bornier 
- contact simple ON/OFF normalement ouvert 14-15
(NA). Bornier 
Devant une ouverture de l'interrupteur automatique qui
serait due à :
- Défaut dans l'installation électrique : Court-circuit /
Surcharge
RECmax MP
qualifié
Blocage
