Programme de service
Activation de l'affichage d'erreurs
Procéder comme suit pour lire la dernière erreur enregistrée dans la mémoire EEPROM du système de
commande électronique :
- activer le programme d'entretien
- mettre le commutateur sélecteur à la position 10 en le tournant dans le sens des aiguilles
d'une montre (Indication du code d'erreur)

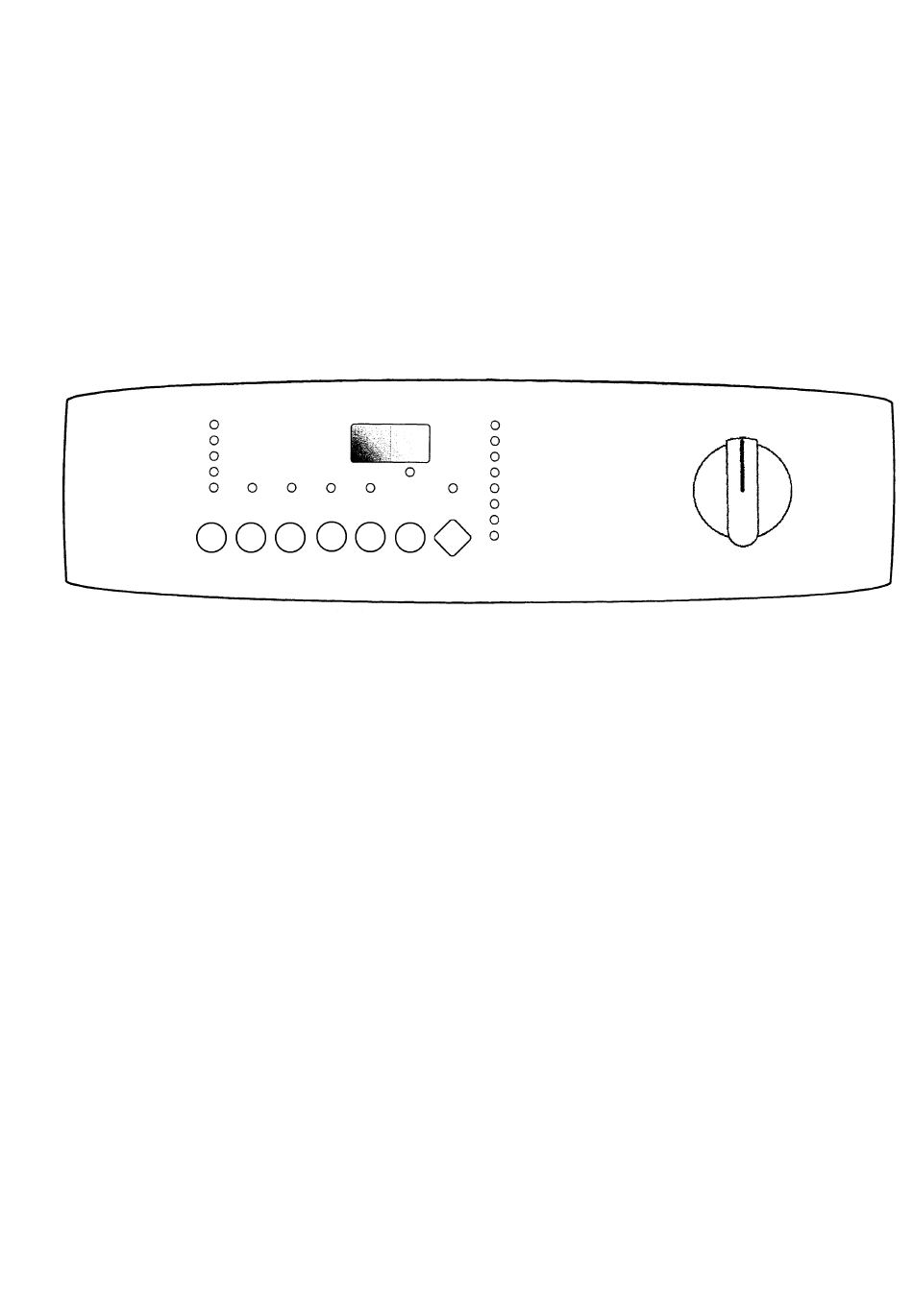

Le code d'erreur est indiqué par le clignotement séquentiel de 2 DEL. Le vibreur, si la machine en est
équipée, retentit en synchronisation avec le clignotement des DEL du groupe d'erreur (DEL 22).
L6
L7
L8
L9
L10 L11
7
- La première lettre du code d'erreur „E" (Error) n'est pas affichée parce qu'elle est la même
pour tous les codes d'erreur.
- La DEL Fin de programme (LED 22) affiche comme premier chiffre le numéro «5» du code
d'erreur (groupe d'erreurs)
- La DEL Start/Pause (LED 15) affiche comme deuxième chiffre le numéro «3» du code
d'erreur (numéro au sein du groupe)
Ces deux DEL sont disponibles sur tous les modèles, mais peuvent être configurées différemment..
- Lorsque le groupe d'erreurs est une lettre „A", celle-ci est exprimée par le système
hexadécimal, c'est-à-dire les lettres sont affichées comme suit :
A par 10 x clignotement (LED 22)
B par 11 x clignotement
...
F par 15 x clignotement
Affichage d'erreur pendant l'exécution du programme d'entretien
Pendant l'essai de fonctionnement des composantes en cours d'exécution du programme d'entretien,
tous les affichages d'erreurs sont activés.
DGS-TDS-N 05.06 R.B.
L12 L13 L14 L28
6 5 4 3 2
par exemple
par exemple
© Electrolux
L16
L17
L18
L19
L15
L20
L21
L22
1
L23
E 5 3
E A 1
