C.D. Automation Srl

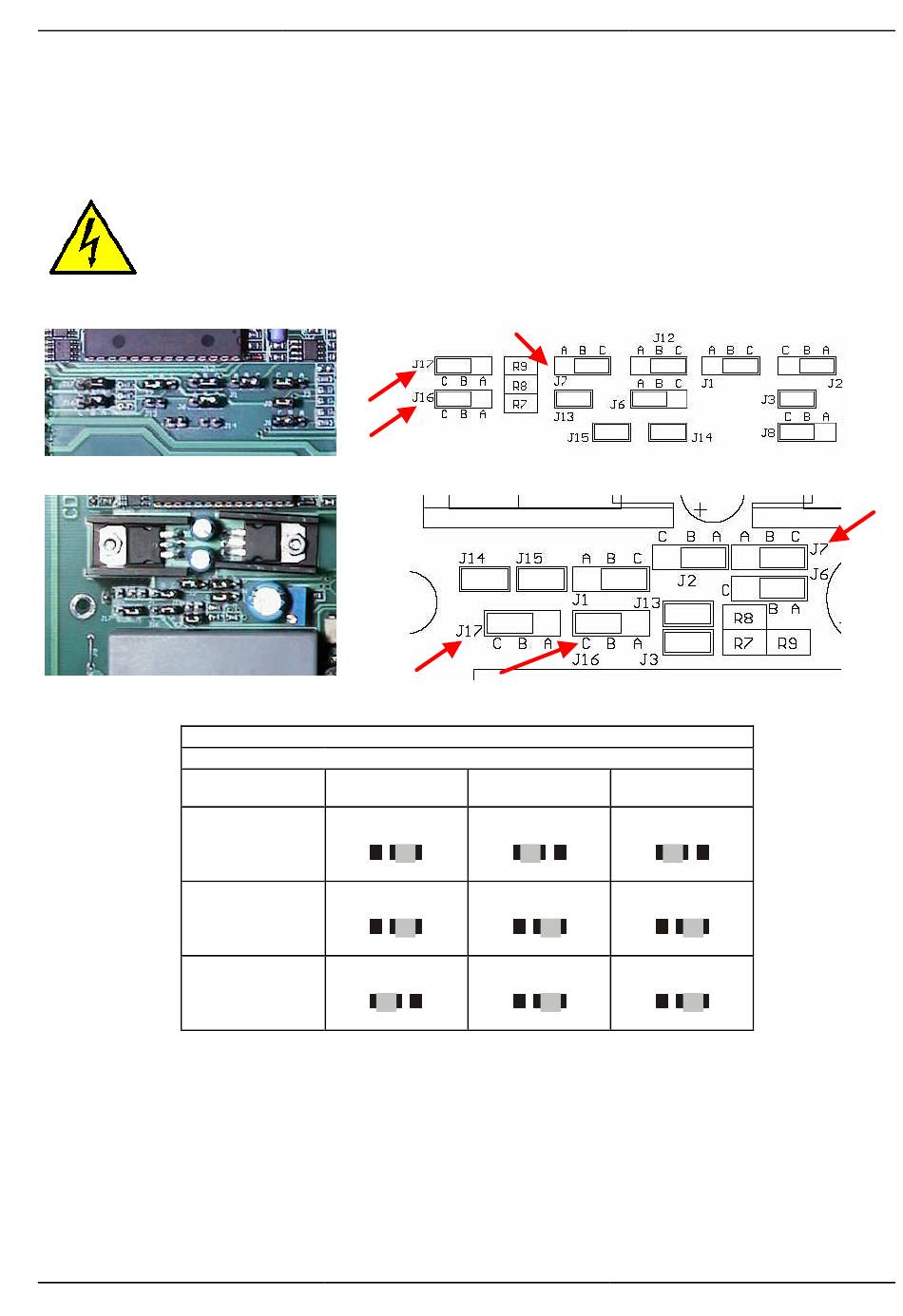

6.2 Entrée analogique
L'unité CD3000M est livré configuré et réglé par CD Automation conforme aux spécifications du
client. Si nécessaire il est possible de reconfigurer le type d'entrée, ouvrant le couvercle de l'unité
et configurant les plots de la façon suivante:
Attention: cette procédure doit être effectuée par du personnel spécialisé.
Localisation des plots pour les boitiers format S9
Localisation des plots pour les boitiers format S12
Configuration des plots
www.cdautomation.com
CD3000M-2PH de 125A à 700A
Entrée
J7
A B C
SSR
A B C
0÷10V
A B C
4÷20MA
Carte frontale
J16
C
B
A
C
B
A
C
B
A
22
Manuel d'utilisation
J17
C
B
A
C
B
A
C
B
A
