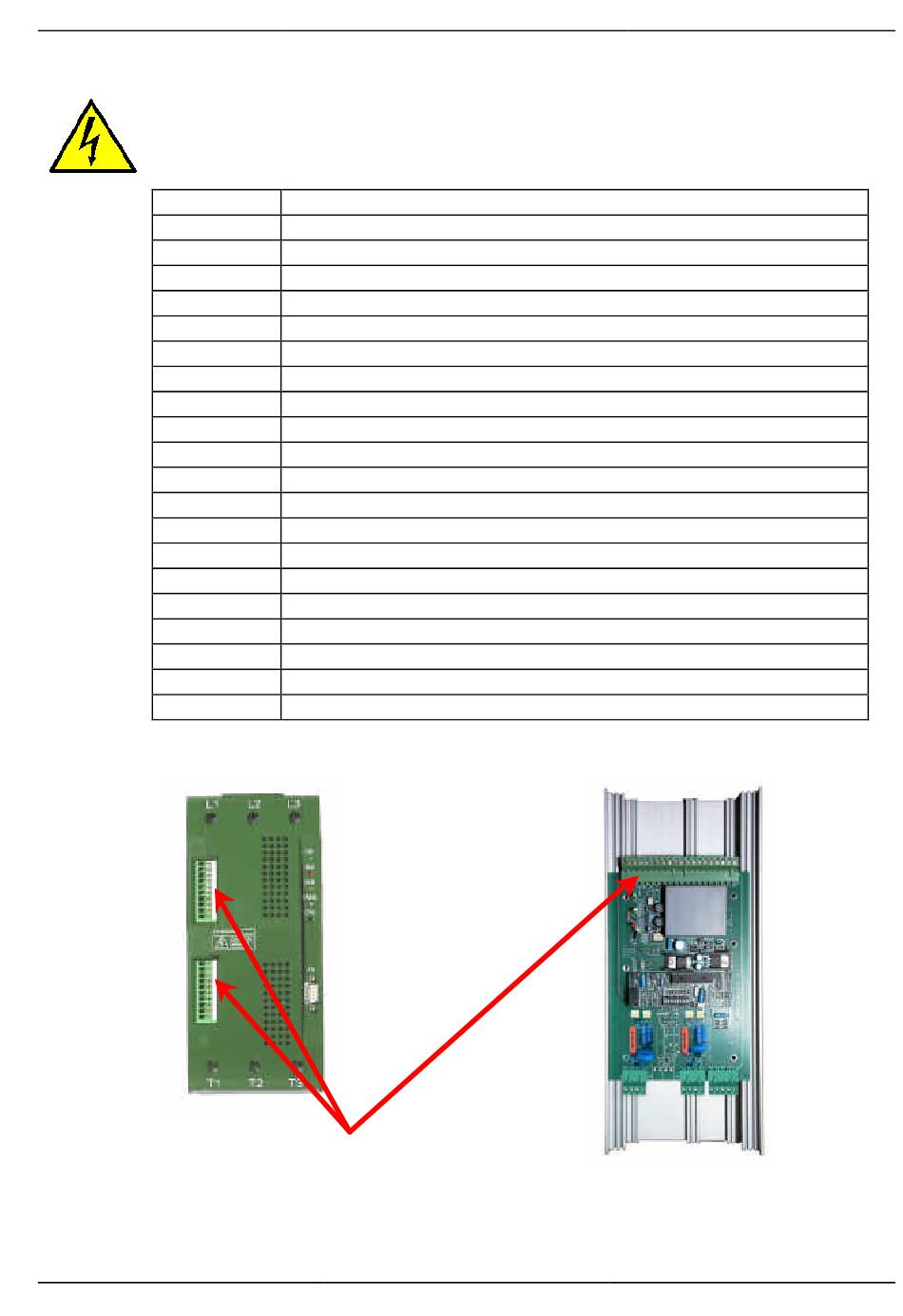

5.1.1 Terminaux auxiliaires
Avant tout raccordement ou déconnexion, assurez que la puissance, les câbles et fils
et autres soient isolés de la tension secteur.
Terminal
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
** En condition d'alarme ou sans alimentation auxiliaire la bobine du relais d'alarme n'est pas
excitée. En condition normale (en l'absence d'alarme) la bobine du relais est excitée
Terminaux auxiliaires
www.cdautomation.com
CD3000M-2PH de 125A à 700A
Description
Tension d'alimentation auxiliaire 230-460Vac (600V sur demande)
N.C. non connecté
Tension d'alimentation auxiliaire 230-460Vac (600V sur demande)
N.C. non connecté
Alimentation du ventilateur 240V (Si montée)
Alimentation du ventilateur 240V (Si montée)
Reset
Reset
+ Commande de signal d'entrée 4÷20mA, 0÷10V, SSR
- Commande de signal d'entrée 4÷20mA, 0÷10V, SSR
∅ Volt Terre
Sortie +8Vdc stabilisé, 1mA max
+ Commande de signal de sortie pour piloter un CD3000 esclave
- Commande de signal de sortie pour piloter un CD3000 esclave
+ Commande externe de calibration HB 24Vdc max
- Commande externe de calibration HB 24Vdc max
Pour utilisation future
Contact de HB (NO) ouvert en alarme** (bobine non excitée)
Commun relais d'alarme HB
Contact de HB (NC) fermé en alarme** (bobine non excitée)
12
