KMP3/KMP4
Câble de connexion
Instructions de montage
8116204
2020­06a
[8116208]
Traduction de la notice originale
© 2020 Tous droits réservés à la Festo SE & Co. KG
1 Documents applicables
Tous les documents disponibles sur le produit è www.festo.com/sp.
2 Sécurité
2.1 Instructions de sécurité
– Ne pas démonter ou connecter l'union lorsque l'appareil est sous tension.
– Ne monter le produit que sur des composants qui se trouvent dans un état
sûr.
– Montage et installation uniquement par un personnel qualifié. Le personnel
spécialisé possède une formation en électricité ou est instruit en consé­
quence.
2.2 Usage normal
Connexion d'un terminal de distributeurs CPV à une commande de niveau supé­
rieur.
3 Structure

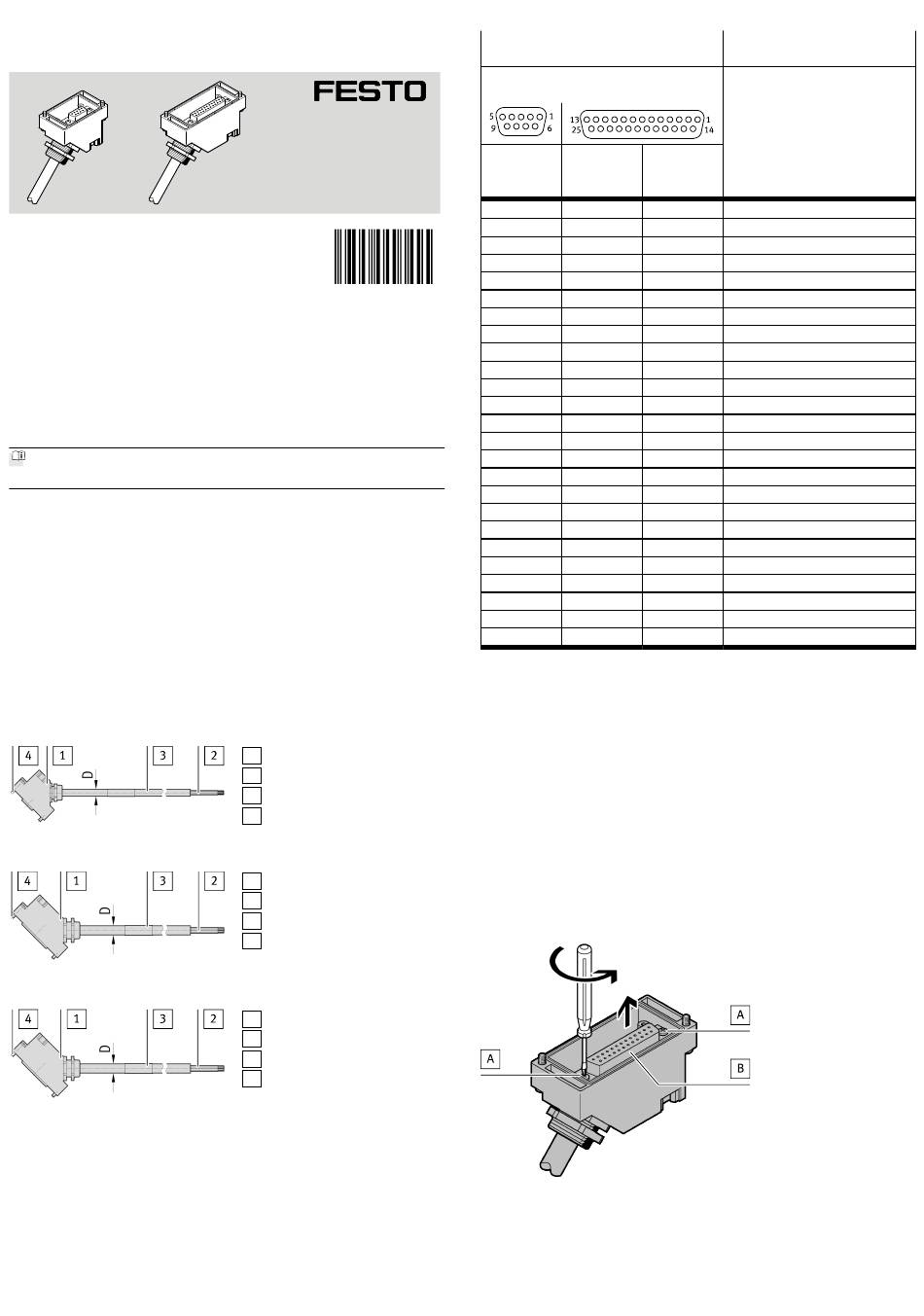

3.1 Structure du produit
Fig. 1 KMP3/KMP4­9P...
Fig. 2 KMP3­25P...
Fig. 3 KMP4­25P...
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347­0
www.festo.com
8116204
1 Connecteur femelle Sub­D
2 Extrémité de fil (10x)
3 Câble
4 Vis (2x)
1 Connecteur femelle Sub­D
2 Extrémité de fil (18x)
3 Câble
4 Vis (2x)
1 Connecteur femelle Sub­D
2 Extrémité de fil (25x)
3 Câble
4 Vis (2x)
3.2 Brochage
Raccordement électrique 1
Côté appareils de terrain
1 Connecteur femelle
Broche
KMP3 / KMP3­25P... KMP4­25P...
KMP4­
9P...
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
– 9 9
– 10 10
– 11 11
– 12 12
– 13 13
– 14 14
– 15 15
– 16 16
– n.c. 17
– n.c. 18
– n.c. 19
– n.c. 20
– n.c. 21
– n.c. 22
– n.c. 23
– 24 24
9 25 25
1) Code couleur conforme IEC 60757:1983­01
Tab. 1 Brochage
4 Montage
4.1 Montage du raccord électrique 1
1. Aligner le connecteur femelle 1 par rapport au connecteur mâle.
2. Enficher le connecteur femelle 1 sur le connecteur mâle.
3. Visser les vis 4 à fond. Couple de serrage : 0,6 Nm ± 20 %
4.2 Montage du raccord électrique 2
1. Au besoin, découper et confectionner la gaine de câble et les extrémités de
fils.
2. Câbler les conducteurs selon le brochage.
4.3 Décharge de traction
Décharge de traction en cas de pose de câbles à déplacement libre
• Fixer la gaine de câble dans la zone située avant les extrémités de fil 2.
Ä Aucune force ne doit être exercée sur les fils.
4.4 Modification du sens de sortie du câble (en option)
Fig. 4
1. Retirer les deux vis [A] du porte­contacts [B].
2. Extraire avec précaution le porte­contacts [B] du connecteur femelle pour
câble.
Raccordement électrique 2
Côté commande
2 Extrémités de fils
Couleur des fils
1)
WH
GN
YE
GY
PK
BU
RD
VT
GYPK
RDBU
GNWH
BNGN
YEWH
BNYE
GYWH
BNGY
WHPK
BNPK
BUWH
BNBU
RDWH
BNRD
BKWH
BN
BK
