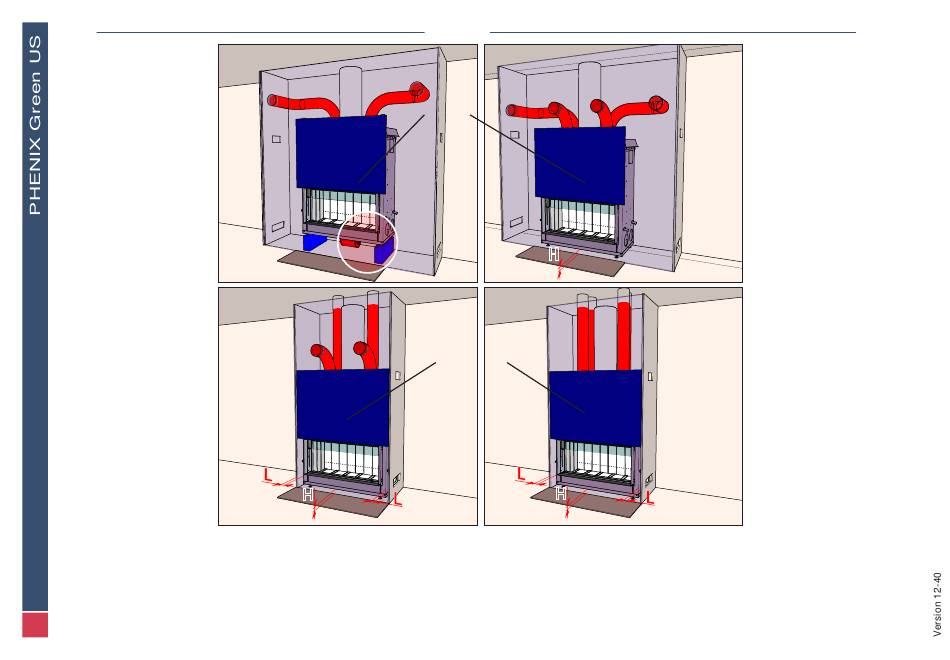

INSTALLATION CONFIGURATION: A FEW EXAMPLES
In all possible configurations, it
is essential to comply with the
minimum sizes for each of the
three air flows (combustion,
convection and ventilation).
24
Insulating panel Panneau d'isolation
H, L: Minimum 2''
Insulating panel
H
Minimum size
Combustion:
19 in
/ 120 cm²
2
Convection:
93 in
/ 600 cm²
2
Ventilation:
62 in
/ 400 cm²
2
QUELQUES EXEMPLES DE CONFIGURATIONS POSSIBLES
H
H, L: Minimum 5 cm
Panneau d'isolation
H
Taille minimum
Combustion:
120cm²/ 19 in
Convection:
600cm²/ 93 in
Décompression::
400cm²/62 in
Dans toutes les configura-
tions possibles, il est essentiel
de respecter les tailles mini-
males pour chacun des trois
flux d'air (combustion, con-
vection et décompression).
2
2
2
