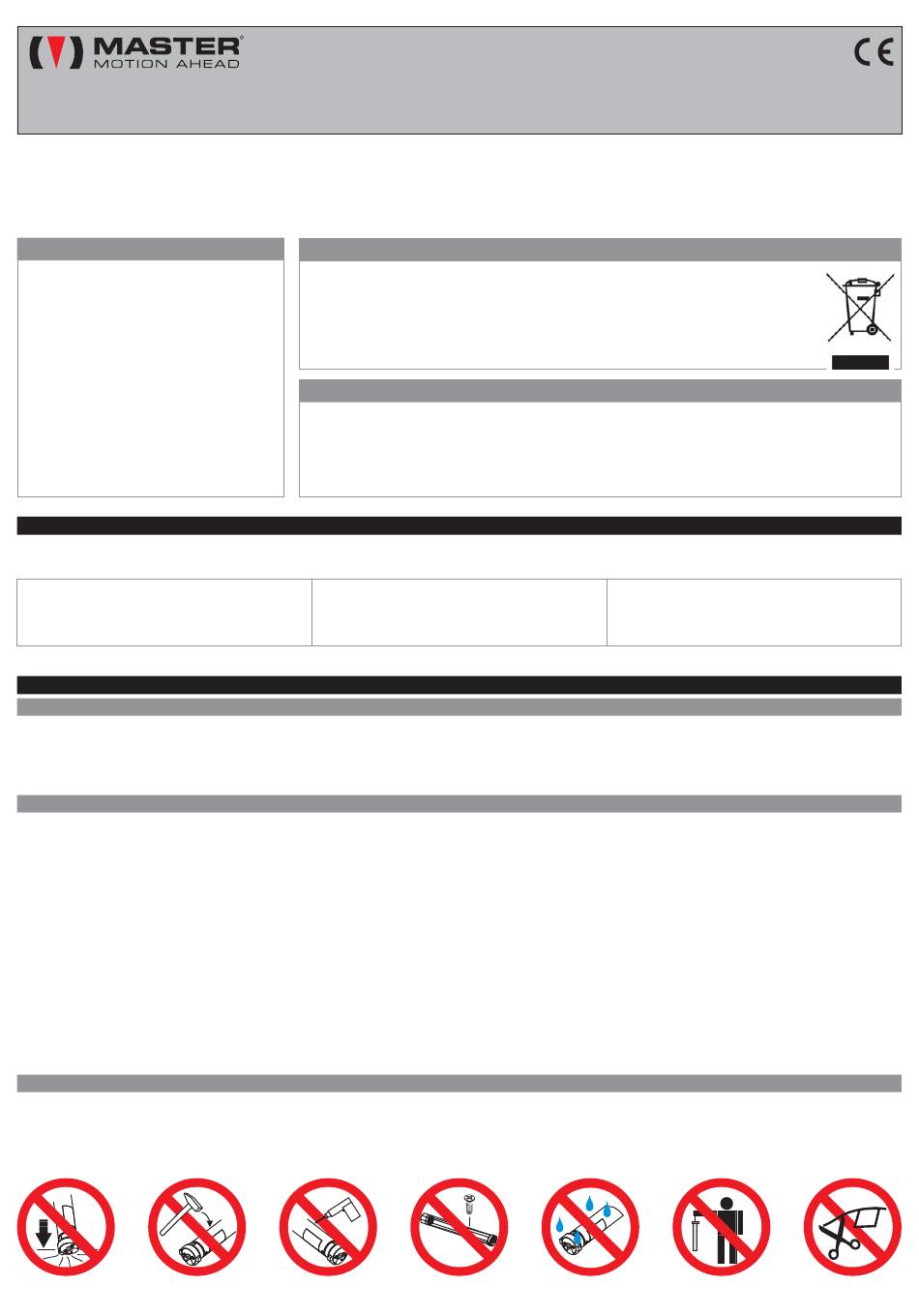

Master LINE Manuel D'utilisation Et D'entretien

MANUALE D'USO E MANUTENZIONE
motori tubolari Ø45 mm con finecorsa elettronico
Gentile cliente, la ringraziamo per aver acquistato un prodotto MASTER. Questo manuale descrive le operazioni necessarie alla corretta installazione del prodotto LINE. I motori
tubolari con finecorsa elettronici serie LINE sono idonei alla movimentazione delle coperture a pergola. Le specifiche tecniche del motore sono riportate sull'etichetta applicata al tubo
motore. Questi dispositivi non sono stati studiati per uso continuativo. Un utilizzo del prodotto diverso da quanto previsto in questo manuale è improprio e vietato e comporta
l'annullamento della garanzia e di qualsiasi responsabilità del produttore. Il montaggio e l'installazione del prodotto deve essere effettuata esclusivamente da un tecnico qualificato. Al
termine dell'installazione, tutti i manuali allegati al prodotto devono essere consegnati al cliente finale, il quale è tenuto a conservarli per successive consultazioni.
Indice dei contenuti
01. Caratteristiche tecniche
02. Avvertenze
03. Collegamento elettrico
04. Installazione attraverso trasmettitore
05. Installazione attraverso i pulsanti di comando
06. Memorizzare-cancellare un dispositivo radio
07. Regolazione fine del solo finecorsa superiore
08. Modifica della corsa
09. Posizione preferita
10. Sensori vento, sole, pioggia
11. Logica pulsanti
12. Test radio
13. Regolazione tensionamento telo
14. Ripristino delle condizioni di fabbrica
01. CARATTERISTICHE TECNICHE
Le caratteristiche tecniche del motore sono riportate nell'etichetta applicata al tubo motore. Prima di installare il motore, si consiglia di copiare i dati tecnici (compreso il nome esteso
del prodotto) e conservarli in luogo sicuro. Questi dati potrebbero essere utili in caso di successive manutenzioni o assistenza tecnica. Ulteriori caratteristiche comuni alla famiglia di
motori LINE:
Alimentazione
Consumo a riposo
Diametro minimo rullo
02. AVVERTENZE
02.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, di programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
l'utilizzo di comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile.
02.2 Avvertenze per la installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
del motore È vietato forare o manomettere in alcun modo il motore. Non modificare o sostituire parti senza l'autorizzazione del costruttore
per il cavo di alimentazione. Se il cavo di alimentazione viene danneggiato, il prodotto non può essere utilizzato. Non tentare di sostituire il cavo di alimentazione
necessarie al completamento dell'installazione non devono entrare in contatto con il motore
●
riportati sul motore) Alcune fasi della programmazione e/o il funzionamento normale sfruttano i fermi meccanici dell'avvolgibile. E' indispensabile scegliere il motore con la coppia più
adatta all'applicazione considerando l'effettiva trazione dell'avvolgibile, evitando motori troppo potenti Utilizzare rulli avvolgitori di spessore minimo 10/10 Lasciare 1-2 mm di gioco
●
destra/sinistra sul rullo avvolgitore
accessori vari inerenti al motore devono essere scelti esclusivamente tra quelli del catalogo MASTER
altra superficie d'appoggio, è necessario proteggere le parti in movimento con una copertura, per impedire l'accesso accidentale. Garantire in ogni caso l'accesso per gli interventi di
●
manutenzione Il cavo di alimentazione deve essere posizionato in modo tale da non entrare in contatto con parti in movimento
essere installato esclusivamente all'interno. Se l'installazione avviene all'esterno, posare il cavo in un tubo di protezione. Nel caso di più apparecchiature radio nello stesso impianto,
la distanza fra di loro non deve essere inferiore a 1,5 m
sue parti in movimento. Posizionare i pulsanti ad un'altezza superiore a 1,5 m dal pavimento
●
massimo di 4 minuti Durante il funzionamento, il corpo motore raggiunge alte temperature: prestare cautela
auto ripristinante, che arresta il motore in caso di surriscaldamento. Il motore torna al normale funzionamento quando la sua temperatura scende sotto il limite di sicurezza
●
(normalmente da 5 a 10 minuti) Il motore deve essere installato in modo tale da non venire a contatto con liquidi e comunque in posizione protetta rispetto gli agenti atmosferici
cavo dell'antenna è sottoposto alla tensione di rete. E' vietato e pericoloso tagliare il cavo dell'antenna. Se il cavo dell'antenna è danneggiato, sostituire il prodotto
sicurezza, è vietato operare in prossimità del rullo avvolgitore a motore alimentato
02.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
●
riguardanti l'uso del prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare
l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
●
dispositivi di comando Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Se il dispositivo di comando è di tipo automatico,
scollegare il motore dalla linea di alimentazione.
R
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i
materiali negli appositi contenitori, secondo le norme vigenti sul territorio. Se sei un'installatore ed utilizzi
un numero elevato di questi motori, informati presso il tuo rivenditore o l'azienda sulla possibilità di ricevere
i motori nel formato «imballo a nido», una scelta rispettosa per l'ambiente, che limita ingombri e sprechi
riducendo notevolmente la quantità dei materiali di imballaggio. Questo prodotto potrebbe contenere
sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui
attentamente le norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il
prodotto gettandolo nei rifiuti domestici.
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia,
porti, aeroporti, banche, etc). E' comunque opportuno un sopralluogo tecnico prima di installare un qualsiasi sistema radio
al fine di individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da
opportuni sistemi di sicurezza. La presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433,42 MHz)
possono interferire con il ricevitore radio del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di
conseguenza la funzionalità dell'impianto.
: 230 Vac 50 Hz Grado di protezione
: < 1W Classe di isolamento
: 50 x 1.5 mm
Giri massimi finecorsa
Tempo funzionamento continuo
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Verificare che la puleggia di traino e la corona adattatore siano di forma e dimensioni conformi al rullo avvolgitore utilizzato. Adattatori, supporti e
●
Non installare il prodotto in prossimità di superfici metalliche
LINE
: IP44
: H
: ∞
: 4 minuti
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere
●
L'urto violento e l'utilizzo di utensili non adeguati, può causare la rottura di parti esterne o interne
●
Il motore deve essere di potenza adeguata al carico applicato (verificare i dati di targa
●
●
Se il prodotto è installato ad un'altezza inferiore a 2,5 m dal pavimento o da
●
I motori sono progettati per uso residenziale; è previsto un tempo di lavoro continuo
●
Il motore è provvisto internamente di dispositivo termico di sicurezza
01
Frequenza radio
Trasmettitori portatili memorizzabili
Sensori radio vento memorizzabili
Sensori radio sole memorizzabili
●
Non manipolare il motore prendendolo
●
Il cavo di alimentazione del prodotto è adatto per
●
●
Posizionare i pulsanti in vista dell'avvolgibile ma lontano dalle
●
Non permettere ai bambini di giocare con l'apparecchio e con i
rev00.2 06.02.2020
: 433.42 MHz
: 40
: 4
: 1
●
Tutte le operazioni di
●
Eventuali viti
●
●
Il
●
Per la vostra
