• Faire passer un câble 2 fils 0,75mm² avec embouts métal par un presse-étoupe libre à l'arrière de
l'appareil, et ramener l'extrémité du câble au niveau de la carte électronique. L'autre extrémité du câble
doit être raccordée au contact EDF.
• Introduire le câble 2 fils par un passe-fil du boîtier de la carte électronique.

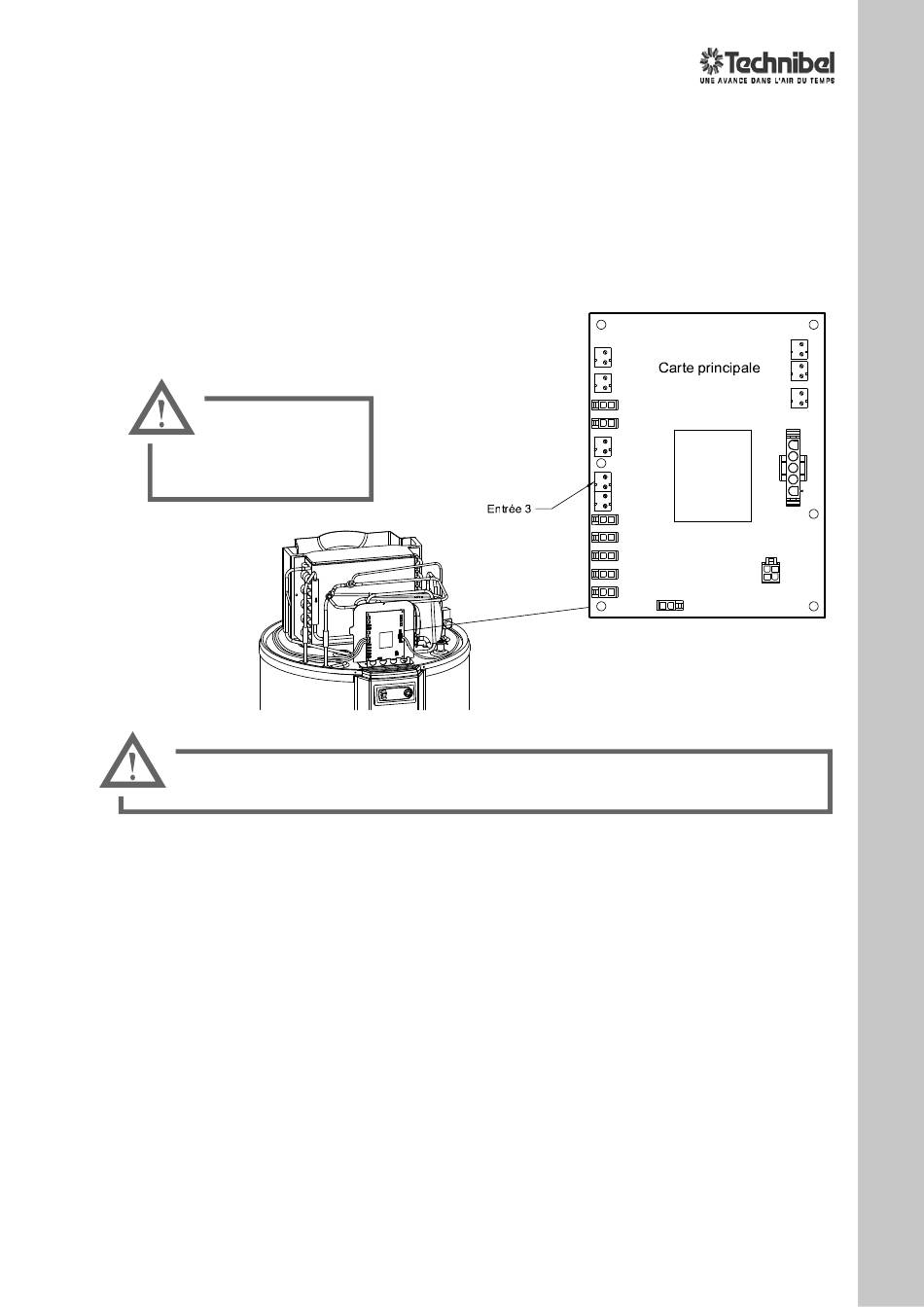

• Raccorder le câble 2 fils sur l'entrée de la carte électronique repérée «Entrée 3» en ayant au préalable
retiré le pont rouge existant.
Ne pas oublier de
remettre le capot de
protection de la carte
électronique
Ne pas renvoyer de phase ou de signal tension sur l'entrée «autorisation de
fonctionnement» (Entrée 3). Ne raccorder qu'un CONTACT SEC.
- Notice 10-13-195-F.00 -
Fig. 3-14
