G E B R U I K S A A N W I J Z I N G
Draadloze jaloezieactor RSL
(inbouwversie)
Bestelnr. 640579
Beoogd gebruik
Met het product kan een jaloeziemotor draadloos via radiosignaal worden bestuurd.
Als zender kan elke radiozender van het RSL radiografische schakelsysteem worden gebruikt.
De jaloezieactor is uitsluitend geschikt voor de werking op de netspanning (230 V/AC, 50 Hz). Raadpleeg
voor het aansluitvermogen het hoofdstuk „Technische gegevens".
Volg te allen tijde de veiligheidsaanwijzingen in deze gebruiksaanwijzing op. Lees de gebruiksaanwijzing
zorgvuldig door, berg deze goed op.
Elke andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van dit product. Voorts
bestaat hierbij kans op bijvoorbeeld kortsluiting, brand of een elektrische schok. Het samengestelde product
dient niet aangepast resp. omgebouwd te worden!
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfsnamen en
productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Jaloezieactor
• Gebruiksaanwijzing
Verklaring van pictogrammen
Dit pictogram geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektri-
sche schok.
Het symbool met het uitroepteken wijst op bijzondere gevaren bij de hantering, het gebruik en
de bediening.
Het „hand"-pictogram staat voor speciale tips en bedieningsaanwijzingen.

Veiligheidsaanwijzingen

Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing, vervalt
het recht op waarborg/garantie! Voor gevolgschade zijn wij niet aansprakelijk!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel, ver-
oorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen!
In dergelijke gevallen vervalt de waarborg/garantie!
Let op!
Uitsluitend een erkende vakman (bijv. elektricien), die vertrouwd is met de desbetreffende
voorschriften (bijv. KEMA), mag het product installeren!
Door ondeskundige werkzaamheden aan de netspanning brengt u niet alleen uw eigen
veiligheid, maar ook die van anderen in gevaar! Er bestaat levensgevaar door een elektri-
sche schok!
Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een
vakman over.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen
van het apparaat niet toegestaan. Haal het product nooit uit elkaar!
• Dit product is geen speelgoed, houd het buiten bereik van kinderen! Kans op een levensge-
vaarlijke elektrische schok!
• Gebruik dit product niet in ziekenhuizen of medische instellingen. Hoewel de zender van het
RSL-systeem slechts relatief zwakke radiosignalen uitzendt, kan dit functiestoringen bij le-
vensbehoudende systemen veroorzaken. Hetzelfde geldt mogelijk op andere vlakken.
• Het product mag uitsluitend met netspanning gebruikt worden (zie hoofdstuk „Aansluiten en
Monteren" en hoofdstuk „Technische Gegevens" ). Probeer het product nooit onder een ande-
re spanning te gebruiken, hierdoor kan het onherstelbaar beschadigd raken.
• De montage mag uitsluitend plaatsvinden als het netsnoer al-polig van de netspanning ge-
scheiden is. Anders bestaat er levensgevaar door een elektrische schok!
• Monteer en gebruik het product uitsluitend in droge binnenruimtes, het mag niet vochtig of nat
worden! Raak het product ook nooit met natte of vochtige handen aan! Er bestaat levensge-
vaar door een elektrische schok!
• De installatiekant wordt door een meerpolige splitter van netspanning voorzien (b.v. RCD-
vermogenschakelaar).
• Gebruik het product uitsluitend permanent gemonteerd. Plaats het product bijv. in een geschi-
kte inbouwdoos.
• Gebruik het product niet in ruimtes of onder ongunstige omstandigheden waarbij brandbare
gassen, dampen of stoffen aanwezig zijn of aanwezig zouden kunnen zijn! Explosiegevaar!
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische
belastingen.
• Stel - als aannemelijk is dat ongevaarlijk gebruik niet langer mogelijk is - het product buiten
bedrijf en borg het tegen onbedoeld gebruik. Raak noch de jaloezieactor, noch een daarop
aangesloten apparaat aan.
Ontkoppel de jaloezieactor van de netspanning, terwijl u de bijbehorende zekeringen uitscha-
kelt resp. de zekering eruit draait. Schakel bovendien de bijhorende aardlekschakelaar uit,
zodat het stopcontact al-polig van de netspanning is losgekoppeld. Laat een vakman vervol-
gens het product inspecteren.
www.conrad.com
Versie 03/15
Voorbereidingen op het monteren
• Er mag slechts één motor op de jaloezieactor worden aangesloten.
• De jaloezieactor beschikt niet over een herkenning van de eindstand van de jaloezie. Sluit slechts één
motor aan, die over een eigen afschakeling beschikt bij het bereiken van de bovenste en onderste eind-
standen.
• Monteer en gebruik de jaloezieactor alleen in een geschikte inbouwdoos. Gebruik de jaloezieactor uitslui-
tend op een vaste plaats gemonteerd.
• De installatie van de jaloezieactor mag uitsluitend worden uitgevoerd als de betreffende stroomgroep
spanningsvrij is. Schakel daarvoor het elektrische netsnoer stroomloos, terwijl u de bijbehorende zeke-
ringen uitschakelt resp. de zekering eruit draait. Zorg ervoor dat deze niet door onbevoegden weer kan
worden ingeschakeld, bijv. door middel van een waarschuwend opschrift.
Schakel bovendien de bijhorende aardlekschakelaar uit, zodat het netsnoer al-polig is losgekoppeld.
• Controleer met een geschikt meetinstrument of het netsnoer spanningsvrij is.

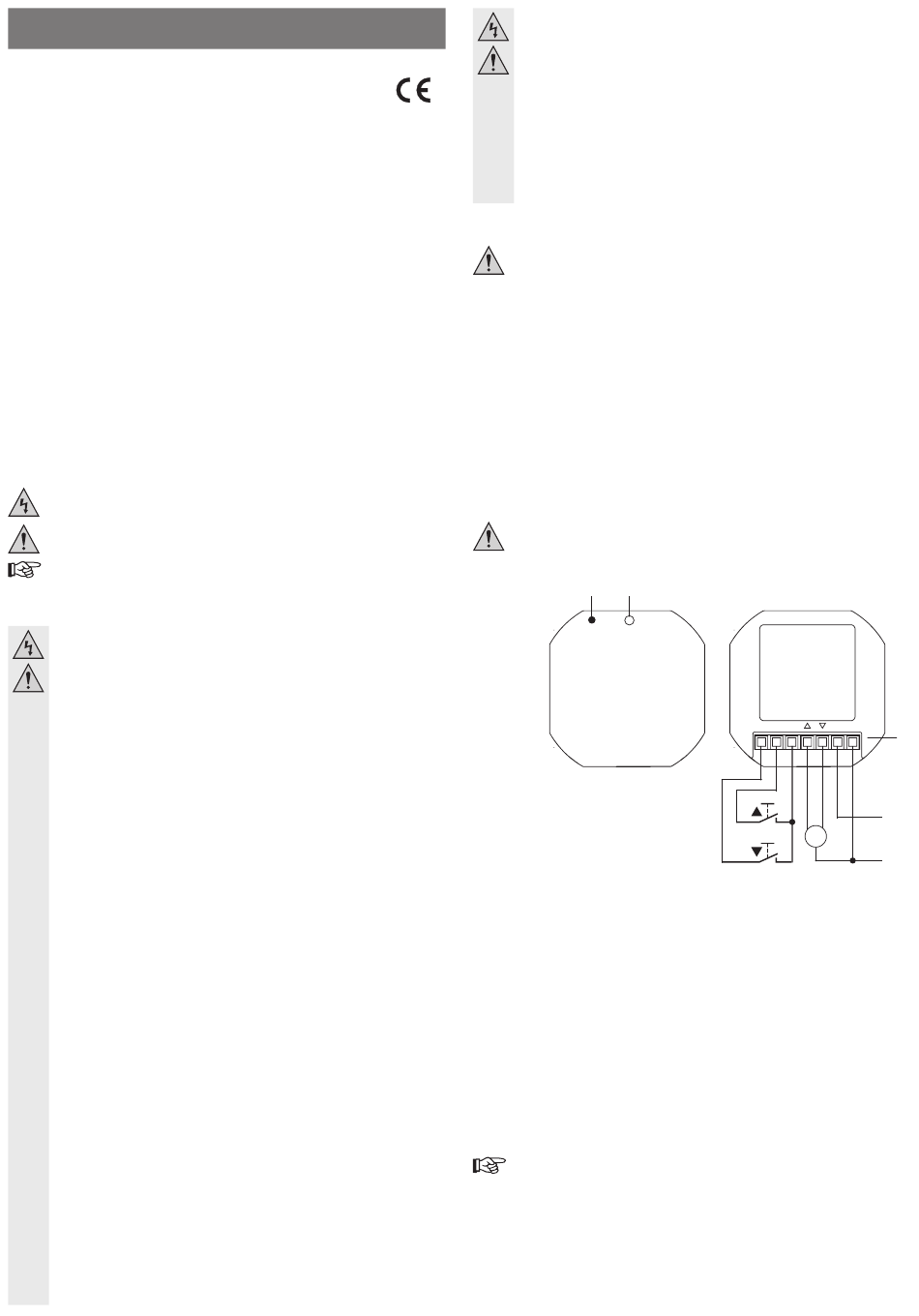

Aansluiten en monteren
A Controle-LED
B Bedieningstoets
C Schroefklemmen
S Externe toets voor „Jaloezie omhoog verplaatsen"
F Externe toets voor „Jaloezie omlaag verplaatsen"
M Motor
L Fase van het netsnoer
N Nuldraad van het netsnoer
De jaloezieactor is optimaal geschikt om een conventionele jaloezieknop van een extra radiogestuurde be-
dieningsfunctie te voorzien. Dat betekent dat de bestaande toets voor „Jaloezie omhoog/omlaag verplaat-
sen" behouden blijft, de tot nu toe daarmee bediende motor kan nu echter extra met een radiogestuurde
afstandsbediening van het RSL-systeem worden bestuurd.
Daarbij is het noodzakelijk dat de inbouwdoos voldoende plaats biedt om de jaloezieactor achter de jaloezie-
knop te plaatsen. Als alternatief kan de jaloezieactor in nog een inbouwdoos in de buurt van de jaloezieknop
worden geplaatst.
De jaloezieknop kan echter ook volledig door de jaloezieactor worden vervangen, zodat de jaloeziemotor
alleen nog via radiosignaal kan worden bediend. Het is niet noodzakelijk, op de aansluitingen „S1", „S2" en
„S-C" een jaloezieknop aan te sluiten.
• Maak de afdekking van de door u gebruikte jaloezieknop los en neem het uit de inbouwdoos.
• Voer de elektrische aansluiting door via de schroefklemmen (C), zie bovenstaande afbeelding.
Verbind de schroefklemmen „S1", „S2" en „S-C" zoals in de afbeelding hierboven met een jaloezieknop,
indien aanwezig.
De schroefklem „S-C" is de gemeenschappelijke aansluiting van de beide knoppen; De aansluiting „S1" is
bedoeld voor de toets-functie „F" (omlaag), de aansluiting „S2" voor de toets-functie „S" (omhoog).
• Plaats de jaloezieactor zo in de inbouwdoos, dat de bedieningstoets en de LED naar buiten in uw richting
wijzen. Zorg ervoor dat de kabels niet worden geplet of op een andere manier worden beschadigd.
Indien in dezelfde inbouwdoos nog de jaloezieknop moet worden gemonteerd, wacht daar dan mee totdat
de programmering van de jaloezieactor is voltooid, zie het volgende hoofdstuk.
• Men mag er vanuit gaan dat veilig gebruik niet meer mogelijk is als:
- het product zichtbaar is beschadigd
- het product niet of niet langer correct werkt (flikkerend licht, vrijkomende rook respectievelijk
brandlucht, hoorbare knisperingen, verkleuringen van het product of aangrenzende vlak-
ken)
- het product onder ongunstige omstandigheden langere tijd opgeslagen is geweest
- het apparaat aan zware transportbelastingen heeft blootgestaan
• Laat verpakkingmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.
• In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de
brancheverenigingen voor elektrotechnische installaties en bedrijfsmiddelen worden nageleefd!
• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen hebt die
niet in deze gebruiksaanwijzing worden beantwoord.
