COMPONENT
INPUT
CMP1
Y
P
L
B
P
R
R
COMPOSITE INPUTS
S-VIDEO
V
L /
R
MONO
VID1
VID2
V
L /
R
MONO
L
DVI-HDTV
R
Chapitre

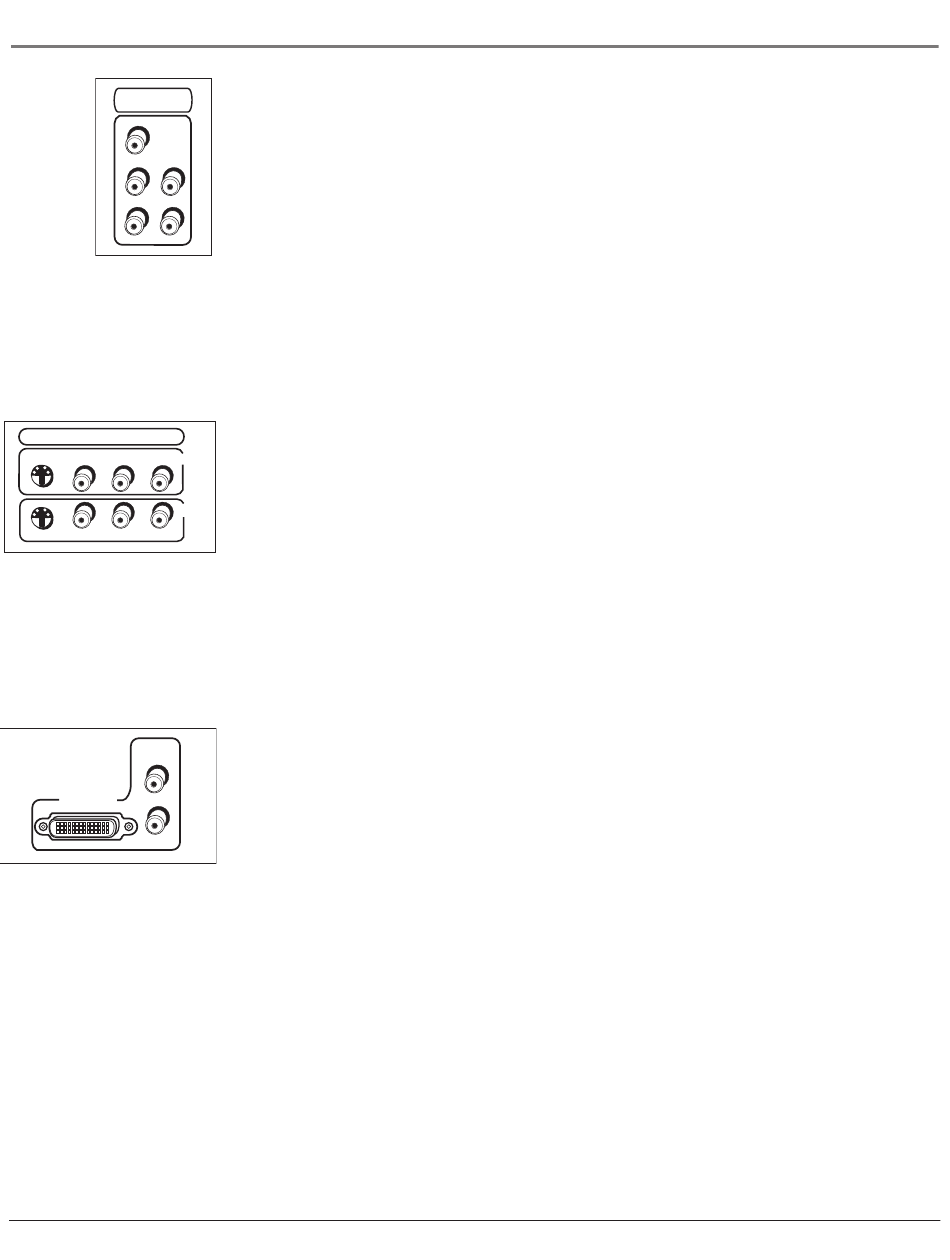

COMPONENTS INPUTS Permet de connecter une source de vidéo à composantes, comme
un lecteur DVD.
• CMP1 Y, P
P
(Vidéo à composantes) Donne la meilleure qualité d'image, car le signal vidéo
b
r
est divisé en trois signaux. Utilisez trois câbles de type vidéo pour effectuer la connexion. Si
vous utilisez CMP1 Y, P
les prises d'entrée audio CMP1 L et R.
• CMP1 L (audio) Permet la connexion audio de gauche. Le connecteur audio gauche est
généralement blanc.
• CMP1 R (audio) Permet la connexion audio de droite. Le connecteur audio droit est
généralement rouge.
• CMP2 Y P
P
, et L (gauche) et R (droite) Audio Vous permet de connecter une deuxième
b
r
source de vidéo à composantes. Leur description est identique à celle de CMP1
ci-dessus. Si vous utilisez CMP2 Y, P
et droit dans les prises audio CMP2.
COMPOSITE INPUTS Vous permet de connecter un appareil, comme un magnétoscope ou un
lecteur DVD. Ses prises AUDIO sont identiques à celles décrites pour l'entrée CMP1 ci-dessus.
• VID1 S-VIDEO Offre une meilleure qualité d'image que les prises vidéo (VID1 et 2 vidéo)
parce que la portion couleur de l'image est séparée de la portion noir et blanc de l'image.
Si vous utilisez VID1 S-VIDEO, assurez-vous de connecter les câbles audio gauche et droit
dans les prises d'entrée audio VID1 L/MONO et R.
• VID1 V (vidéo) Offre la connexion de vidéo composite. Le connecteur vidéo est
normalement jaune.
• VID2 S-VIDEO, V et L/MONO et R Audio Permet de connecter un appareil tel qu'un
magnétoscope, un lecteur DVD. Leur description est identique à celle de VID1 ci-dessus.
Nota : Pour chaque groupe de prises (VID1 et VID2), vous pouvez connecter un câble
S-vidéo ou vidéo. Ne connectez pas les deux en même temps dans l'un ou l'autre
groupe de prises VID.
Entrée DVI-HDTV Permet de connecter un récepteur HDTV avec une sortie DVI.
Important : L'entrée DVI-HDTV n'est pas conçue pour être utilisée avec un ordinateur.
• DVI (Digital Visual Interface) (Interface visuelle numérique) Offre une interface vidéo
non comprimée développée pour une connexion numérique à grand calibre. Il supporte
une couche de graphiques à haute résolution requis par certains services de navigation de
guides de programmation électroniques et par d'autres services interactifs. La technologie
DVI combinée avec la technologie HDCP (High bandwidth Digital Content Protection)
(protection de contenu numérique à grand calibre), protège la connexion numérique. La
connexion DVI-HDTV est conçue pour afficher les signaux de balayage progressif (480p)
ou HDTV (1080i) sur une largeur de bande allant jusqu'à 1,78 gibabits par seconde.
• L (audio) Fournit une connexion audio gauche lors de l'utilisation de la prise DVI.
Le connecteur audio gauche est généralement blanc.
• R (audio) Fournit une connexion audio droite lors de l'utilisation de la prise DVI.
Le connecteur audio droit est généralement rouge.
Nota : N'oubliez pas de connecter les câbles audio gauche et droit, car le câble DVI
ne transmet que le signal vidéo, et non le son.
Connexions et réglage
P
, assurez-vous de connecter les câbles audio gauche et droit dans
b
r
, P
, assurez-vous de connecter les câbles audio gauche
b
r
