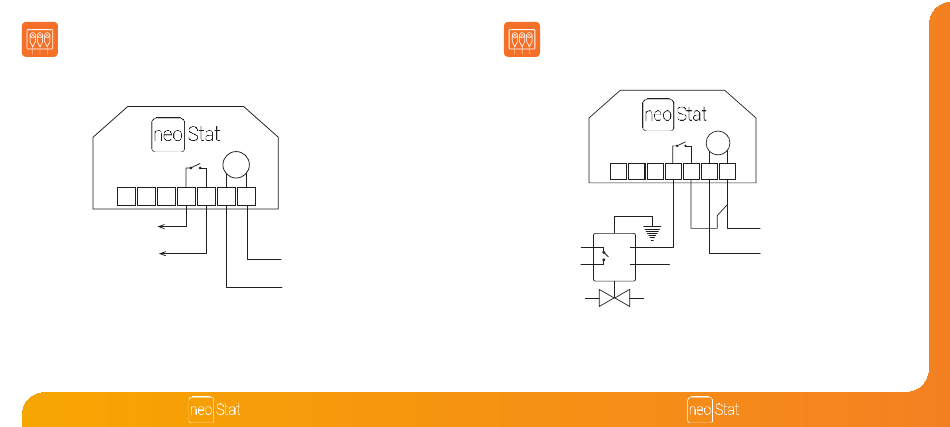

Schéma de branchement
neoStat vers chaudière sans tension
RT2 RT1 - A2 A1
LR
SANS TENSION
VERS CHAUDIÈRE
LS
LS ET LR SONT NORMALEMENT
LES CONNEXIONS
DE THERMOSTAT AMBIANT
Ce produit doit uniquement être installé par un électricien qualifié
et se conformer aux réglementations locales en matière d'installation.
29
230V CA
POUR CONNECTER LA CHAUDIÈRE,
CONSULTEZ LES SCHÉMAS DES
N L
FABRICANTS DE CHAUDIÈRE
ENTRÉE ALIMENTATION 230 V
SOUS TENSION
NEUTRE
Series
Schéma de branchement
neoStat vers valve
RT2 RT1 -
LS L
VERS CHAUDIÈRE
LR N
VANNE DE CHAUFFAGE
Ce produit doit uniquement être installé par un électricien qualifié
et se conformer aux réglementations locales en matière d'installation.
230V CA
POUR CONNECTER LA CHAUDIÈRE,
CONSULTEZ LES SCHÉMAS DES
A2 A1 N L
FABRICANTS DE CHAUDIÈRE
ENTRÉE ALIMENTATION 230 V
SOUS TENSION
NEUTRE
NEUTRE
LS ET LR SONT NORMALEMENT LES CONNEXIONS
DE THERMOSTAT AMBIANT
30
