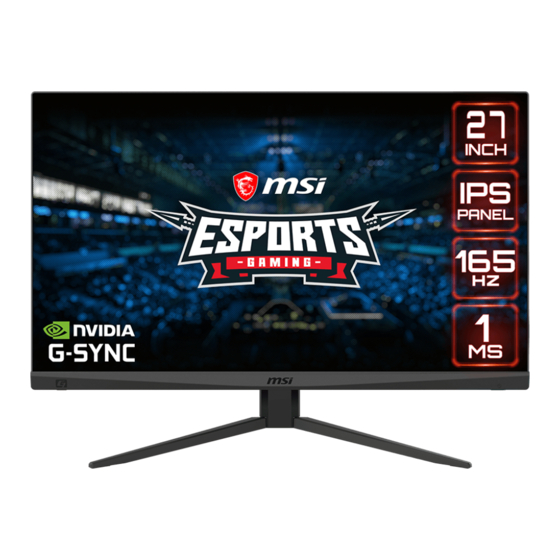

- Page 1 Série Optix Écran LCD Optix MAG2742 (3CA7) Optix MAG274R2 (3CA7)
-
Page 2: Table Des Matières
Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 L’installation du pied de support ................4 Réglage de l’écran ....................6 Vue d’ensemble de l’écran ..................8 Raccordement de l’écran au PC ................10 Configuration OSD ...................... 11 Bouton de navigation .................... -
Page 3: Pour Commencer
Pour commencer Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Optix MAG2742 (3CA7) Écran Optix MAG274R2 (3CA7) Guide de démarrage rapide... -
Page 4: L'installation Du Pied De Support
L’installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Fixez le pied de support avec les vis dédiées. 3. Raccordez la base au pied de support et serrez la vis pour la fixer. 4. - Page 5 Optix MAG274R2 Pour commencer...
-
Page 6: Réglage De L'écran
Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation avec ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ Veuillez incliner légèrement l’écran vers l’arrière avant de le faire pivoter. ∙... - Page 7 Optix MAG274R2 100mm Pour commencer...
-
Page 8: Vue D'ensemble De L'écran
Vue d’ensemble de l’écran Pour commencer... - Page 9 Bouton d’alimentation Bouton de navigation Trou pour routage des câbles Encoche de sécurité Kensington Touche macro Pour activer l’application OSD. DisplayPort Port HDMI Port USB Type-C Ce port supporte le mode DisplayPort Alternate (DP Alt) et une alimentation jusqu’à 5 V/3 A (15 W). Il ne transporte que les signaux vidéo et ne supporte pas la fonction de transmission de données.
-
Page 10: Raccordement De L'écran Au Pc
Raccordement de l’écran au PC 1. Éteignez votre ordinateur. 2. Raccordez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’adaptateur d’alimentation et le cordon d’alimentation de l’écran. (Figure A) 4. Raccordez l’adaptateur d’alimentation à la prise d’alimentation de l’écran. (Figure B) 5. -
Page 11: Configuration Osd
Configuration OSD Ce chapitre fournit des informations essentielles sur la configuration OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙... -
Page 12: Menu Osd
Menu OSD Gaming (Jeu) Menu de 1er niveau Menu de 2ème/3ème niveau Description Game Mode User (Utilisateur) ∙ Tous les éléments (Mode Jeu) peuvent être ajustés par les utilisateurs. ∙ Utilisez le bouton Racing (Course) Haut ou Bas pour sélectionner et prévisualiser les effets du mode. - Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description Response Time Normal ∙ Les utilisateurs (Temps de réponse) peuvent ajuster le temps de réponse Fast (Rapide) dans n’importe quel mode. Fastest (Le plus rapide) ∙ Le temps de réponse est grisé lorsque la fonction MPRT est activée.
- Page 14 Menu de 1er niveau Menu de 2ème/3ème niveau Description Refresh Rate Location Left Top ∙ Les utilisateurs (Taux de (Emplace- (En haut à gauche) peuvent ajuster le taux rafraîchissement) ment) de rafraîchissement Right Top dans n’importe quel (En haut à droite) mode.
-
Page 15: Professional (Professionnel)
Menu de 1er niveau Menu de 2ème/3ème niveau Description Screen Assistance None ∙ Les utilisateurs (Assistance à peuvent ajuster la Icon (Icône) l’écran) fonction d’Assistance à l’écran dans Position n’importe quel mode. Reset ∙ La fonction (Réinitialiser) d’Assistance à l’écran est désactivée par défaut. - Page 16 Menu de 1er niveau Menu de 2ème niveau Description Low Blue Light OFF (ARRÊT) ∙ La fonction Faible lumière bleue (Faible lumière protège vos yeux de la lumière ON (MARCHE) bleue) bleue. Lorsqu’elle est activée, elle ajuste la température de couleur de l’écran pour obtenir une luminosité...
-
Page 17: Image
Image Menu de 1er niveau Menu de 2ème/3ème niveau Description Brightness 0-100 ∙ Les utilisateurs peuvent (Luminosité) ajuster la luminosité en mode Utilisateur, RTS, RPG et Anti-lumière bleue. ∙ La luminosité est grisée lorsque les fonctions MPRT ou HDCR sont activées. Contrast 0-100 ∙... -
Page 18: Input Source (Source D'entrée)
Input Source (Source d’entrée) Menu de 1er niveau Menu de 2ème niveau Description HDMI1 ∙ Les utilisateurs peuvent ajuster la source d’entrée dans n’importe HDMI2 quel mode. Type-C Auto Scan OFF (ARRÊT) ∙ L’utilisateur peut appuyer sur (Scan automatique) le bouton de navigation puis ON (MARCHE) sélectionner la source d’entrée dans les cas suivants :... -
Page 19: Setting
Setting Menu de 1er niveau Menu de 2ème niveau Description Language (Langue) 繁體中文 ∙ Le réglage d’usine par défaut de la langue est Anglais. English ∙ Les utilisateurs doivent appuyer sur le bouton OK pour confirmer Français et appliquer le réglage de la Deutsch langue. - Page 20 Menu de 1er niveau Menu de 2ème niveau Description Power Button OFF (ARRÊT) ∙ Réglé sur ARRÊT, les utilisateurs (Bouton peuvent appuyer sur le bouton d’alimentation) d’alimentation pour éteindre l’écran. Standby (Veille) ∙ Réglé sur Veille, les utilisateurs peuvent appuyer sur le bouton d’alimentation pour éteindre le panneau et le rétroéclairage.
-
Page 21: Caractéristiques
Caractéristiques Modèle Optix MAG2742 Optix MAG274R2 Taille 27 pouces Courbure Plat Type de panneau Résolution 1920 x 1080 @165 Hz Format d’image 16:9 Luminosité (nits) 300 (typ.) ∙ 0 ~ 69 % : 5 V/3 A Luminosité : Alimentation ∙ 70 ~ 89 % : 5 V/2 A USB type C ∙... - Page 22 Modèle Optix MAG2742 Optix MAG274R2 Réglage (Hauteur) 0 ~ 100 mm Réglage (Rotation) -75° ~ 75° Réglage (Pivot) -90° ~ 90° Encoche de sécurité Kensington ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA •...
-
Page 23: Modes D'affichage Prédéfinis
Modes d’affichage prédéfinis Optix MAG2742 / Optix MAG274R2 Standard Résolution HDMI DP / Type-C 640x480 @60Hz @67Hz @72Hz @75Hz Mode Dos 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+... -
Page 24: Problèmes De Fonctionnement
Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •... -
Page 25: Consignes De Sécurité
∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil. -
Page 26: Environnement
Taïwan : 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie. -
Page 27: Certification Tüv Rheinland
Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé... -
Page 28: Avis Réglementaires
Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU). -
Page 29: Déclaration Deee
∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage. ∙ Les utilisateurs peuvent également nous contacter à l’adresse gpcontdev@msi.com pour obtenir des informations relatives à... -
Page 30: Assistance Technique
Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
