Manuels Connexes pour Extech PQ3450
Sommaire des Matières pour Extech PQ3450

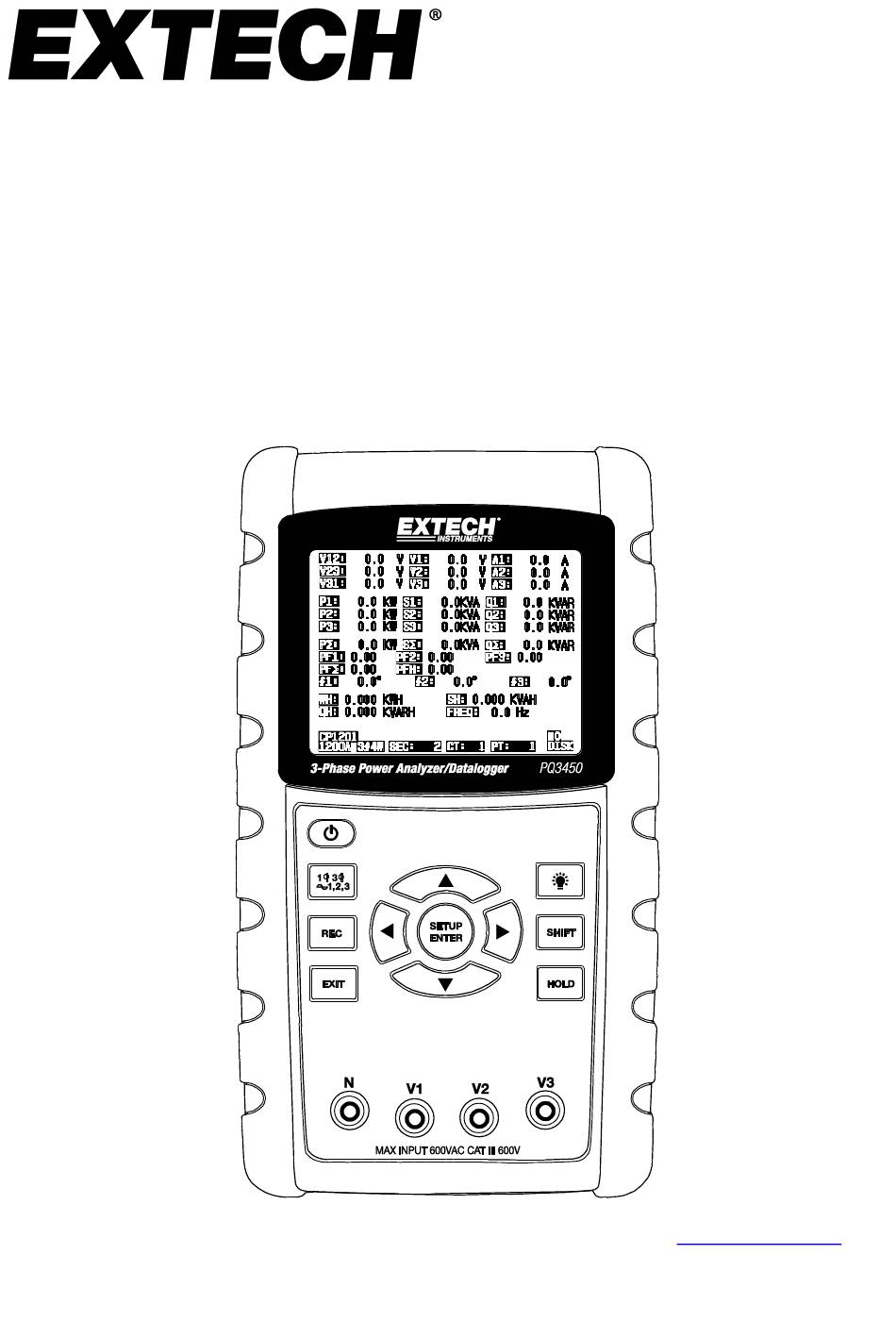

- Page 1 Manuel d’utilisation Analyseur de puissance triphasée/Data logger MODÈLE PQ3450 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Table Des Matières
5-11 Bouton de réinitialisation ..............28 5-12 Fonction ZÉRO Wattheure ..............28 6.0 ENTRETIEN 6-1 Nettoyage ....................29 6-2 Remplacement des piles ................. 29 7.0 INTERFACE PC 7-1 Téléchargement de données à partir de la carte SD ........ 30 PQ3450-fr-FR_V2.1 10/18... -
Page 3: Introduction
Introduction Nous vous félicitons pour l’acquisition de cet analyseur de puissance /datalogger PQ3450. Cet instrument a été entièrement testé et calibré avant livraison ; une utilisation correcte et un bon entretien de cet appareil vous feront bénéficier de nombreuses années de service fiable. - Page 4 RISQUE D‘ÉLECTROCUTION ATTENTION DOUBLE ISOLATION Paramètres liés à l’environnement Installation Catégorie III 600 V Degré de Pollution 2 Altitude maximale : 2 000 m Utilisation en intérieur exclusivement Humidité relative maximale : 80 % PQ3450-fr-FR_V2.1 10/18...
-
Page 5: Spécifications
Dépassement de gamme « 999 » pour des données hors-gamme « UR » s’affiche Hors-gamme inférieur Maintien des données Fige la lecture affichée Enregistrement des données Carte mémoire SD Durée d’échantillonnage Env. 1 seconde (LCD) / 2000 Échantillons par période PQ3450-fr-FR_V2.1 10/18... -
Page 6: Caractéristiques Électriques
± (1 % + 8 chiffres) 0.0 à 3.6MVARH *Précision de l’appareil uniquement. La précision du système inclut la précision de la pince utilisée. *PF∑: For 3Φ4W, 3Φ3W, 1Φ3W PF∑ = P∑ / S∑ For 1Φ2W PF1 = P1 / S1 PQ3450-fr-FR_V2.1 10/18... -
Page 7: Description De L'appareil
3-19 Logement de carte mémoire SD 3-20 Prise interface PC RS232 3-21 Bouton de réinitialisation 3-22 Vis de fixation du couvercle de protection Remarque : Le compartiment à piles et le support inclinable se trouvent au dos de l’appareil. PQ3450-fr-FR_V2.1 10/18... -
Page 8: Fonctions De Base Du Mode De Configuration
L’appareil reviendra à l’écran affiché lors de la dernière mise hors tension. Il se peut donc que cet écran ne soit pas celui présenté ci-dessous. D’autres configurations d’écran seront présentées plus avant dans ce manuel d’utilisation. Exemple d'écran de mesure PQ3450-fr-FR_V2.1 10/18... -
Page 9: Sommaire Du Clavier
7. Appuyez sur la touche EXIT pour quitter le mode de configuration. 8. De plus amples informations sur chacun des paramètres sont consultables dans la prochaine section. PQ3450-fr-FR_V2.1 10/18... -
Page 10: Menu Des Paramètres Du Mode De Configuration
A (Ampères): Permet de définir la gamme de courant ; V (Volts) : Permet de définir la gamme de tension Sélection du connecteur de sortie RS232: Fonction de sortie RS232 (jusqu’à neuf éléments peuvent être sortis) Année, mois, date, heures, minutes, secondes: Permet de définir la date du jour et l’heure PQ3450-fr-FR_V2.1 10/18... -
Page 11: Fonctions Détaillées Du Mode De Configuration
« 01 à 10 » (Remarque : appuyez et maintenez enfoncée ▲ ou ▼ pendant au moins deux secondes pour faire défiler rapidement). 5. Appuyez sur SHIFT quand vous avez terminé Nom de dossier (Écran 1) Nom de dossier (Écran 2) PQ3450-fr-FR_V2.1 10/18... -
Page 12: Nom De Fichier : Permet De Définir Un Nom De Fichier Sur La Carte Mémoire Sd
(par exemple 3P4), sera surlignée et prête à la modification. Utilisez les touches de navigation pour sélectionner la configuration désirée. Sélectionnez 1P/2W (1P2), 1P/3W (1P3), 3P/3W (3P3), 3P/4W (3P4). PQ3450-fr-FR_V2.1 10/18... -
Page 13: Suppression D'un Fichier Sur La Carte Mémoire Sd
Si « Y » est sélectionné, le fichier en cours sera supprimé. Si « N » est sélectionné, le processus de suppression sera suspendu. Lorsqu’un fichier est supprimé, le champ contigu à DELETE FILE affichera 100 %. Lorsque qu’une suppression est suspendue, ce champ affiche 0 %. PQ3450-fr-FR_V2.1 10/18... -
Page 14: Formatage D'une Carte Mémoire Sd
Utilisez les touches de navigation ▲ou ▼pour sélectionner le format désiré : USA (.) ou EURO (,). Appuyez à nouveau sur SHIFT pour retourner au menu d’édition du mode de configuration ou appuyez sur EXIT pour quitter le mode de configuration. PQ3450-fr-FR_V2.1 10/18... -
Page 15: Définition Du Type De Pince
RS-232. Appuyez sur le bouton EXIT pour quitter le mode de sélection de sortie RS232. Si plus de neuf éléments sont sélectionnés, l’écran affichera le témoin « full ». Sélections de sortie – RS232 PQ3450-fr-FR_V2.1 10/18... -
Page 16: Réglage De La Date Et De L'heure
Appuyez à nouveau sur SHIFT pour retourner au menu d’édition du mode de configuration ou appuyez sur EXIT pour quitter le mode de configuration. 4.5.15 Quitter le mode de configuration Quand la programmation est terminée, appuyez sur EXIT pour retourner en mode mesure PQ3450-fr-FR_V2.1 10/18... -
Page 17: Procédures De Mesure De Puissance
Connectez la pince (A1) au conducteur (A1) Connectez la pince 1 (A1) à la borne A1 de l’instrument Les facteurs de mesure associés vont apparaître sur l’écran Les définitions des mesures peuvent être consultées dans la section 5-10 Écran 1Φ2W PQ3450-fr-FR_V2.1 10/18... -
Page 18: Mesure 1Φ 2W (Système Monophasé À 2 Fils)
Connectez les deux (2) pinces (A1 et A2) aux conducteurs (A1) et (A2) Connectez les pinces (A1) et (A2) aux bornes A1 et A2 de l’instrument Les facteurs de mesure associés vont apparaître sur l’écran Écran 1Φ3W PQ3450-fr-FR_V2.1 10/18... -
Page 19: Mesure 3Φ 3W (Système Triphasé À 3 Fils)
Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3 Connectez les trois (3) pinces à l’appareil en utilisant les bornes A1, A2 et A3. Les facteurs de mesure associés vont apparaître sur l’écran Écran 3Φ3W PQ3450-fr-FR_V2.1 10/18... -
Page 20: Mesure 3Φ 3W (Système Triphasé À 3 Fils)
Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3. Connectez les pinces (A1, A2 et A3) aux bornes A1, A2 et A3 de l’appareil. Les facteurs de mesure associés vont apparaître sur l’écran Écran 3Φ4W PQ3450-fr-FR_V2.1 10/18... -
Page 21: Mesure Du Transformateur De Courant (Ct)/Transformateur De Potentiel (Pt)
Connectez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3 Connectez les pinces (A1, A2 et A3) aux bornes A1, A2 et A3 de l’appareil. Les facteurs de mesure associés vont apparaître sur l’écran PQ3450-fr-FR_V2.1 10/18... -
Page 22: Enregistreur De Données
REC s’éteindront. Vous pourrez obtenir des informations sur la façon d’exporter des données vers une feuille de calcul via un PC plus avant dans ce Manuel d'utilisation. Écran du compteur d’incrémentation de l’enregistreur de données PQ3450-fr-FR_V2.1 10/18... -
Page 23: Fonction Data Hold (Maintien De Données)
Lorsque le témoin LOW BAT apparaît, remplacez les batteries comme décrit dans la section remplacement des piles de ce manuel. L’utilisation de piles faibles diminue la précision des mesures et les performances de l’appareil. Témoin de charge faible PQ3450-fr-FR_V2.1 10/18... -
Page 24: Définitions Des Mesures
5.12 Ajustement du zéro pour fonction « Wattheure » Appuyez et maintenez enfoncée la touche « Exit » pendant au moins 6 secondes, les valeurs de mesure « WH », « SH », « QH » seront réinitialisées à la valeur zéro. PQ3450-fr-FR_V2.1 10/18... -
Page 25: Entretien
été achetées, ou dans n’importe quel endroit vendant des piles. Mise au rebut: Ne pas jeter cet appareil avec les déchets ménagers. L'utilisateur est tenu de ramener les appareils en fin de vie dans un site de collecte des déchets spécifiquement consacré aux équipements électriques et électroniques. PQ3450-fr-FR_V2.1 10/18... -
Page 26: Téléchargement De Données De La Carte Sd Vers Un Pc
Les fichiers de données peuvent être ouverts directement dans un tableur. Exemple de fichier de données Exemple d’écran graphique Copyright © 2014-2018 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com PQ3450-fr-FR_V2.1 10/18...
