Model AN300-C
Air Flow Adaptor Kit
INTRODUCTION

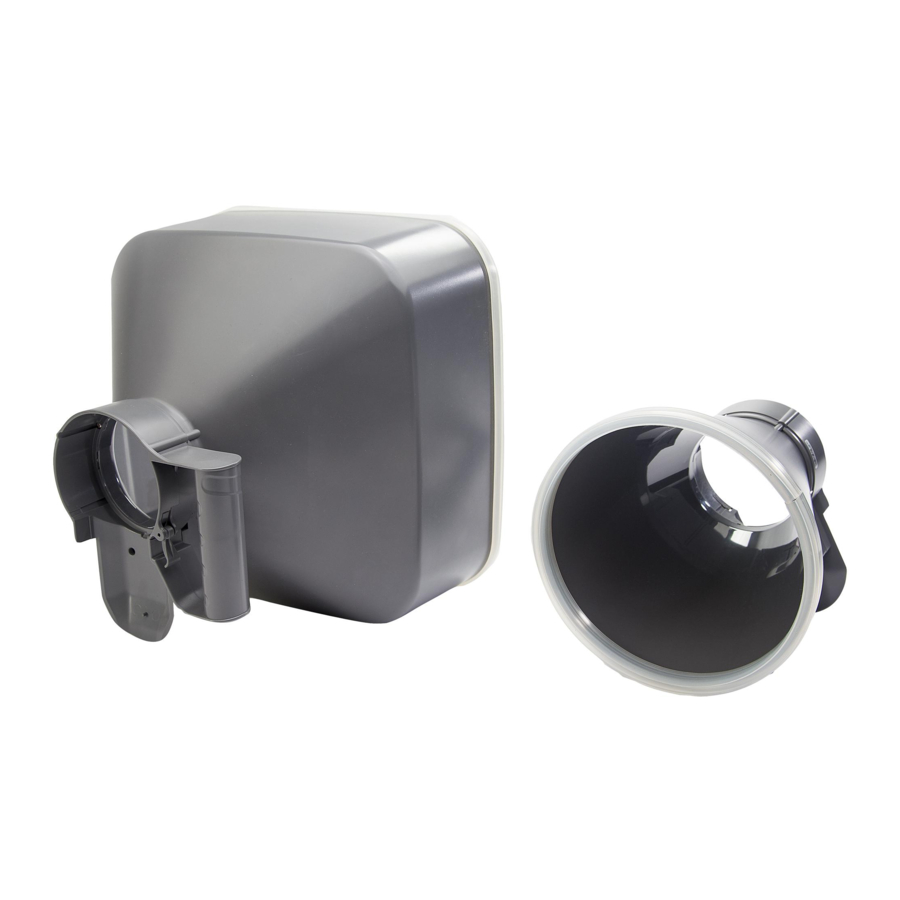

The AN300-C Cone Adaptor Kit is intended for use with the
Extech AN300 series Anemometers only (AN300, AN310, and
AN320). The AN300-C kit includes a round and a square adaptor.
For instructions on the AN300 Series meter, please refer to the
manual included with the product or visit www.extech.com.
OPERATION
1. Attach the round or the square adaptor to the AN300 series
meter. Ensure that the adaptor is well mounted and locked
before continuing
2. The meter will automatically recognize the adaptor and the
"Insert Cone Shape" prompt will appear on the meter's LCD
(the adaptor icon will also appear).
3. Select round or square shape using the meter's keypad
4. The meter's AREA setting will now default to the dimensions
of the attached adaptor (see specs below for dimensions)
Connect the adaptor to the air duct or vent and measure Air
5.
Volume as described in the AN300 series user manual.
DIMENSIONS
Round Adaptor area dimensions: 210mm (8.3") diameter
Square Adaptor area dimensions: 346 x 346mm (13.6 x 13.6")
WARRANTY
FLIR Systems, Inc. warrants this Extech Instruments brand device to be free of defects in
parts and workmanship for one year from date of shipment (a six month limited warranty applies to
sensors and cables). If it should become necessary to return the instrument for service during or
beyond the warranty period, contact the Customer Service Department for authorization. Visit the
website www.extech.com for contact information. A Return Authorization (RA) number must be
issued before any product is returned. The sender is responsible for shipping charges, freight,
insurance and proper packaging to prevent damage in transit. This warranty does not apply to
defects resulting from action of the user such as misuse, improper wiring, operation outside of
specification, improper maintenance or repair, or unauthorized modification. FLIR Systems, Inc.
specifically disclaims any implied warranties or merchantability or fitness for a specific purpose and
will not be liable for any direct, indirect, incidental or consequential damages. FLIR's total liability is
limited to repair or replacement of the product. The warranty set forth above is inclusive and no
other warranty, whether written or oral, is expressed or implied.
Copyright © 2013 Flir Systems, Inc.
All rights reserved including the right of reproduction in whole or in part in any form.
www.extech.com
Modelo AN300-C
Kit adaptador de flujo del aire
INTRODUCCIÓN
El Kit de Cono Adaptador AN300-C está diseñado para su uso
sólo con los Anemómetros Extech serie AN300 (AN300, AN310 y
AN320). El kit AN300-C incluye un adaptador redondo y uno
cuadrado. Para obtener instrucciones sobre el medidor de la serie
AN300 consulte el manual que se incluye con el producto o visite
www.extech.com.
OPERACIÓN
1. Conecte el adaptador redondo o cuadrado al medidor de la
serie AN300. Asegúrese de que el adaptador esté bien
montado y bloqueado antes de continuar
2. El medidor automáticamente reconoce el adaptador y en la
pantalla LCD del medidor aparece el indicador "Insertar
Forma de Cono" (además del icono adaptador).
3. Seleccionar la forma redonda o cuadrada en el teclado del
medidor
4. La configuración de ÁREA del medidor ahora cambiará a las
dimensiones predeterminadas del adaptador colocado
(véanse las especificaciones para las dimensiones)
Conecte el adaptador al conducto de aire o abertura de
5.
ventilación y mida el Volumen de Aire como se indicó en el
Manual del usuario de la serie AN300.
DIMENSIONES
Área del adaptador redondo: D 210mm (8.3")
Área del adaptador cuadrado: 346 x 346mm (13.6 x 13.6")
GARANTÍA
FLIR Systems, Inc., garantiza que el dispositivo marca Extech Instruments esta libre de
defectos en partes o mano de obra durante un año a partir de la fecha de embarque (se aplica
una garantía limitada de seis meses para cables y sensores). Si fuera necesario regresar el
instrumento para servicio durante o después del periodo de garantía, llame al Departamento de
Servicio a Clientes para obtener autorización. Visite el sitio web www.extech.com
Información de contacto. Se debe expedir un número de Autorización de Devolución (AD)antes de
regresar cualquier producto. El remitente es responsable de los gastos de embarque, flete, seguro
y empaque apropiado para prevenir daños en tránsito. Esta garantía no se aplica a defectos
resultantes de las acciones del usuario como el mal uso, alambrado equivocado, operación fuera
de las especificaciones, mantenimiento o reparación inadecuada o modificación no autorizada.
FLIR Systems, Inc., específicamente rechaza cualesquier garantías implícitas o factibilidad de
comercialización o idoneidad para cualquier propósito determinado y no será responsable por
cualesquier daños directos, indirectos, incidentales o consecuentes. La responsabilidad total de
FLIR está limitada a la reparación o reemplazo del producto. La garantía precedente es inclusiva y
no hay otra garantía ya sea escrita u oral, expresa o implícita.
Copyright © 2013 Flir Systems, Inc.
Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en
cualquier medio.
www.extech.com
Modèle AN300-C
Kit d'adaptateur de débit d'air
PRÉSENTATION
Le kit d'adaptateur conique, modèle AN300-C, est conçu pour
utilisation exclusive avec les Anémomètres, série AN300 d'Extech
(AN300, AN310 et AN320). Le kit AN300-C comporte un
adaptateur rond et un adaptateur carré. Pour toutes instructions
relatives à l'appareil, série AN300, veuillez consulter le manuel
livré avec le produit ou visiter le site Web suivant :
www.extech.com.
UTILISATION
1.
Fixez l'adaptateur rond ou l'adaptateur carré sur l'appareil,
série AN300. Assurez-vous que l'adaptateur est correctement
monté et verrouillé avant de poursuivre.
2. L'appareil reconnaît automatiquement l'adaptateur et l'invite «
Insérez une forme conique » s'affiche sur l'écran LCD de
l'appareil (l'icône de l'adaptateur s'affiche également).
3. Sélectionnez rond ou carré à l'aide du clavier de l'appareil.
4. Le paramétrage de SUPERFICIE de l'appareil équivaut
automatiquement aux dimensions de l'adaptateur fixé
(référez-vous aux spécifications ci-après pour trouver les
dimensions)
5.
Connectez l'adaptateur à la conduite d'air ou à l'orifice
d'aération, puis mesurez le volume d'air conformément à la
description présentée dans le manuel d'utilisation des
appareils, série AN300.
DIMENSIONS
Dimensions de la surface de l'adaptateur rond : Diamètre : 210
mm (8,3 po)
Dimensions de la surface de l'adaptateur carré : 346 x 346 mm
(13,6 x 13,6 po)
GARANTIE
FLIR Systems, Inc. garantit que cet appareil Extech Instruments est exempt de défauts
matériaux et de fabrication pendant un an à partir de la date d'envoi (une garantie limitée de six
para
mois s'applique aux capteurs et aux câbles). Si le renvoi de l'appareil pour réparation devient
nécessaire durant ou après la période de garantie, contactez le service client pour autorisation.
Pour obtenir les coordonnées, visitez le site Web suivant : www.extech.com. Un numéro
d'autorisation de retour (AR) doit être délivré avant tout retour de produit. L'expéditeur prend à sa
charge les frais d'expédition, le fret, l'assurance et l'emballage correct de l'appareil afin de prévenir
toute détérioration durant le transport. Cette garantie ne s'applique pas aux dommages imputables
à l'utilisateur tels que l'usage incorrect, un mauvais câblage, une utilisation non conforme aux
spécifications, un entretien ou une réparation incorrecte ou toute modification non autorisée. FLIR
Systems, Inc. déclinera spécifiquement toute garantie ou qualité marchande ou aptitude à l'emploi
prévu, et ne sera en aucun cas tenu responsable pour tout dommage conséquent, direct, indirect
ou accidentel. La responsabilité totale de FLIR est limitée à la réparation ou au remplacement du
produit. La garantie définie ci-dessus est inclusive et aucune autre garantie, écrite ou verbale, n'est
exprimée ou implicite.
Copyright © 2013 Flir Systems, Inc.
Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
www.extech.com
AN300-C V1.0 5/13
