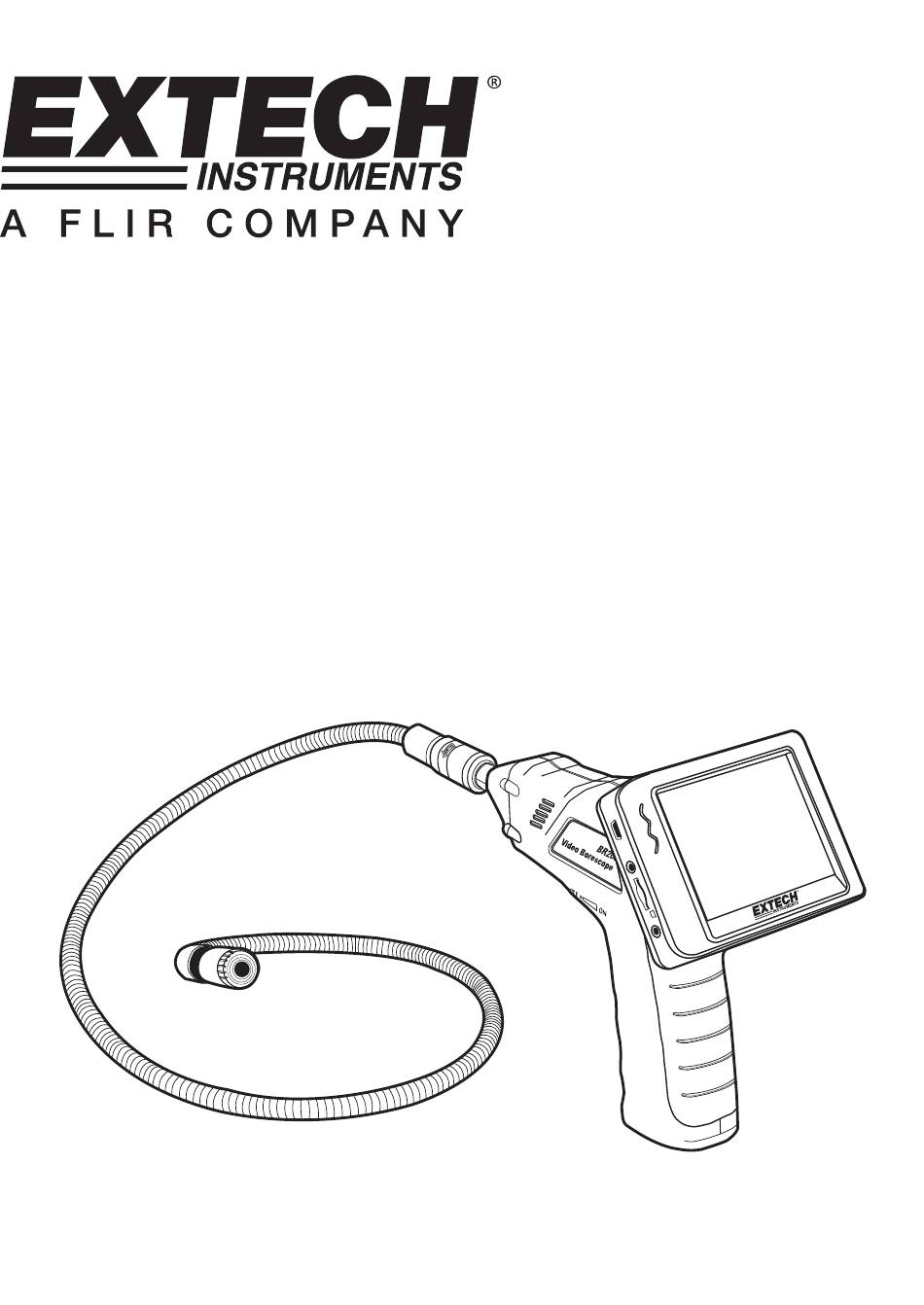

- Page 1 Manuel d’utilisation Endoscope vidéo Modèles BR200 et BR250...
-
Page 2: Caractéristiques

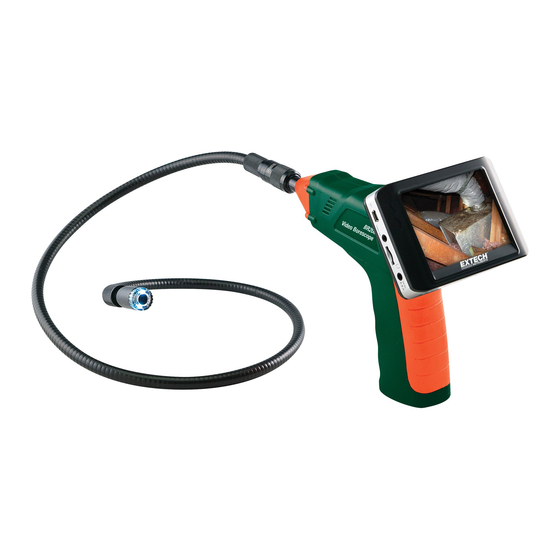

Introduction Nous vous félicitons d’avoir fait l’acquisition de l’endoscope vidéo Extech BR200 (tête de caméra de 17 mm) ou BR250 (tête de caméra de 9 mm). Cet instrument a été conçu pour être utilisé comme un appareil d’inspection à distance. Il peut être utilisé pour scruter des endroits difficiles, puis fournir une vidéo et des images en temps réel,... -
Page 3: Accessoires Fournis
Accessoires fournis Caméra Écran LCD Adaptateur de l’écran Câble adaptateur Accessoires : aimant/crochet/miroir Support magnétique Cordon flexible et tête de caméra 4 piles AA BR200/250-EU-FR-V7.0 05/11... - Page 4 Caméra et ampoules LED Haut, vidéo ou jpg Menu Bas. Sélection du canal (4) 10 Commutateur On/Off 11 Témoin d’alimentation 12 Port USB 13 Sortie vidéo 14 Logement de carte SD 15 Prise d’alimentation électrique 16 Réinitialisation 17 Entrée du signal BR200/250-EU-FR-V7.0 05/11...
-
Page 5: Installation Des Piles
Branchement de la caméra et du tube flexible Connectez le tube de la caméra au boîtier de l’appareil ; assurez-vous que les deux repères sont correctement alignés. Une fois alignés, serrez la molette afin de sécuriser le raccordement. BR200/250-EU-FR-V7.0 05/11... -
Page 6: Insertion De La Carte Micro Sd
éjectée du logement. Installation des accessoires BR200 （ ） Les accessoires fournis (miroir, crochet et aimant) se fixent tous de la même façon sur la caméra. Reportez-vous aux schémas ci-dessous : BR200/250-EU-FR-V7.0 05/11... -
Page 7: Branchement Du Câble Usb
Insérez le câble vidéo dans la fiche VIDEO OUT de l’écran. Branchez l’autre extrémité du câble dans la fiche VIDEO IN d’une TV ou de tout autre écran. L’écran LCD va vous transmettre une image vidéo de haute qualité. BR200/250-EU-FR-V7.0 05/11... -
Page 8: Installation Du Support Magnétique
« NTSC », non sur « PAL ». Cela devrait corriger le problème. 4. Utilisez la flèche haut pour sélectionner le mode vidéo ou le mode photo . 5. Tournez sélecteur rotatif ON/OFF afin d’ajuster l’intensité des LED. BR200/250-EU-FR-V7.0 05/11... -
Page 9: Prise De Photos
à quoi correspondent les icônes affichées 1. Capacité de la pile 2. Icône Fonction (vidéo ou CH 4 photo) 3. Enregistrement en cours 4. Canal 5. Date 6. Affichage de l'heure 2009/07/28 11:12:31 7. Temps d’enregistrement restant 8. Carte SD BR200/250-EU-FR-V7.0 05/11... -
Page 10: Supprimer Un Fichier Image/Vidéo
SD n’est insérée dans le logement. Supprimer un fichier image/vidéo En mode Suivi en temps réel, appuyez sur la touche pour afficher une liste des répertoires de lecture datés. Utilisez les touches ▼▲ pour sélectionner le dossier de votre choix. BR200/250-EU-FR-V7.0 05/11... - Page 11 SD du PC (le cas échéant) Adaptateur USB : Insérez la mini carte SD dans un adaptateur USB, puis branchez-le à un port USB. Câble USB. Branchez le câble USB de la caméra au PC. BR200/250-EU-FR-V7.0 05/11...
-
Page 12: Mode Paramètres
Utilisez les touches fléchées pour afficher l’icône FORMAT (bleue) Appuyez sur OK et l’écran de sélection du FORMAT s’affichera (YES, NO) Utilisez les touches fléchées pour mettre en surbrillance la réponse souhaitée Appuyez sur OK pour accepter la sélection et quitter BR200/250-EU-FR-V7.0 05/11... - Page 13 : 10, 15, 20, 25 ou 30 Appuyez sur OK pour confirmer Définition de l’horodatage sur ON ou OFF En mode Paramètres, utilisez les touches fléchées pour sélectionner SYSTEM SETTING (icône verte). Appuyez sur OK pour afficher les options d’enregistrement BR200/250-EU-FR-V7.0 05/11...
-
Page 14: Battery Replacement
! Disposition : Suivre les conditions légales valides dans le respect de la disposition de l'appareil à la fin de son cycle de BR200/250-EU-FR-V7.0 05/11... -
Page 15: Dépannage
Dépannage: Réinitialisation de l’alimentation de l’unité LCD En cas de panne de l’alimentation de l’écran LCD du BR200/250, suivez les étapes suivantes pour effectuer une réinitialisation : 1. Sortez l’écran LCD de l’unité de base à poignée-pistolet du BR200/250. 2. Raccordez l’adaptateur AC à l’écran LCD et à la source d’alimentation AC appropriée. - Page 16 Dimensions (L P H) 186 x 145 x 41 (mm) (sans le tube flexible) Poids (approx.) BR200 : 530 g BR250 : 450 g Diamètre de la caméra BR200 : 17 mm (0,67”) BR250 : 9 mm (0,36”) Température de fonctionnement -10 °C~+50 °C +14 °F~+122 °F...
