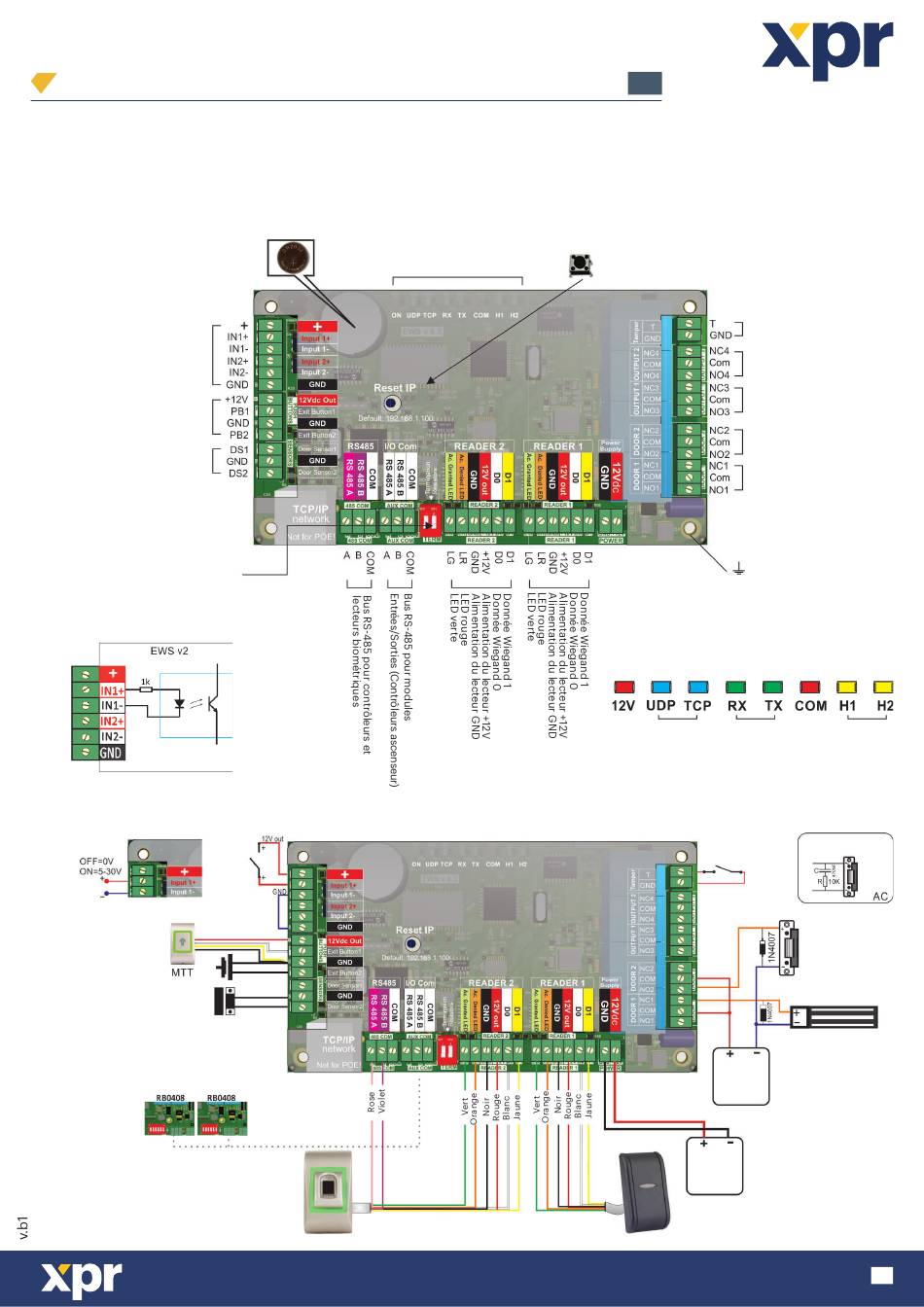

EWS v2/ EWSi v2
1. DESCRIPTION DES BORNIERS
Batterie
(CR2032)
Entrées
Boutons de sortie
Capteurs de porte
DIPSWITCH
pin1: pour câble RS-485
pin2: pour port I/O COM
Schéma de l'optocoupleur
d'entrée EWS
2. CÂBLAGE
Tension
externe
Bouton de sortie
(NON, mécanique ou
contact sec du relais)
Capteur de la porte
(NC, mécanique ou
contact sec du relais)
Lift controllers
MANUEL DE L'INSTALLATEUR
Contact
sec
Lecteur 2
BIOC3
www.xprgroup.com

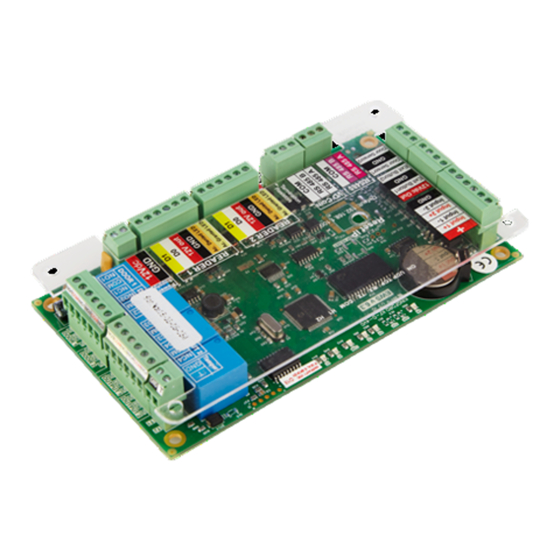

Unité de contrôle de l'accès à 2 portes
Réinitialiser l'IP
LEDs de diagnostique
max. 150m.
FR
(appuyer et maintenir pendant 3 sec pour réinitialiser
l'IP, le portet le mot de passe du réseau)
IP par défaut: 192.168.1.100 port: 4001
Entrée anti-sabotage
Sortie 2
Sortie 1
Relais de porte 2
Relais de porte 1
TERRE- trous de
fixation pour
une prise de terre
LEDs:
Alimen-
Ethernet
Transmet/
tation
Reçoit
électrique
Alimentation
électrique
Alimentation
électrique
Lecteur 1
MINI-EH
Communi-
SYSTÈME OK
cation
Ethernet
(Battements
du coeur)
Gâche électrique
Gâche électrique
(DC)
Verrouillage
électromagnétique
1
Publicité
Sommaire des Matières pour xpr EWS v2
- Page 1 EWS v2/ EWSi v2 Unité de contrôle de l’accès à 2 portes MANUEL DE L’INSTALLATEUR 1. DESCRIPTION DES BORNIERS Réinitialiser l’IP Batterie (appuyer et maintenir pendant 3 sec pour réinitialiser l’IP, le portet le mot de passe du réseau) (CR2032) LEDs de diagnostique IP par défaut: 192.168.1.100 port: 4001...
- Page 2 3. MONTAGE DE LA CARTE ÉLECTRONIQUE 4. SPÉCIFICITÉS Alimentation électrique : 12VDC Capacité de l’utilisateur/de l’évènement : 1000/30000, 4000/24000, 8000/16000, 12000/8000 ou 15000/2500, paramétrable par le logiciel De communication : EWS-DR -RS-485, EWSi-DR -RS-485 et TCP/IP Relais des portes : 2 (250 VAC, 10A) Sorties programmables : 2 (250 VAC, 10A)
- Page 3 8. CHANGER L’ADRESSE D’EWS(I) Avec PROS CS : L’adresse IP par défaut du contrôleur est 192.168.1.100 Pour changer l’IP du contrôleur EWS : 1. Connectez le contrôleur EWS directement au PC. 2. Changez l’adresse IP de votre PC en 192.168.1.200 3.
- Page 4 9. AJOUT D’EWS (I) CONTRÔLEUR DANS LE LOGICIEL Pour que le contrôleur communique avec le logiciel, le contrôleur doit être ajouté dans le logiciel avec son numéro de série. Le numéro de série est écrit sur le contrôleur, mais il peut aussi être recherché lorsque le contrôleur est connecté au PC. 1.
