3.2. Connexions électriques
Le transducteur PCE-P18 possède 8 terminaux de connexion auxquels nous
avons accès quand nous retirons le couvercle de la carcasse du transducteur.
Pour les connexions électriques, il faudra utiliser un câble rond avec un diamètre
externe de 3.5 mm à 6 mm.
Avant le montage du transducteur, il faut passer les câbles d'alimentation à
travers du paquet. Tournez le sceau du paquet pour avoir de l'étanchéité. Si le
sceau du paquet ne tourne pas, nous ne pourrons pas assurer l'étanchéité IP 65.

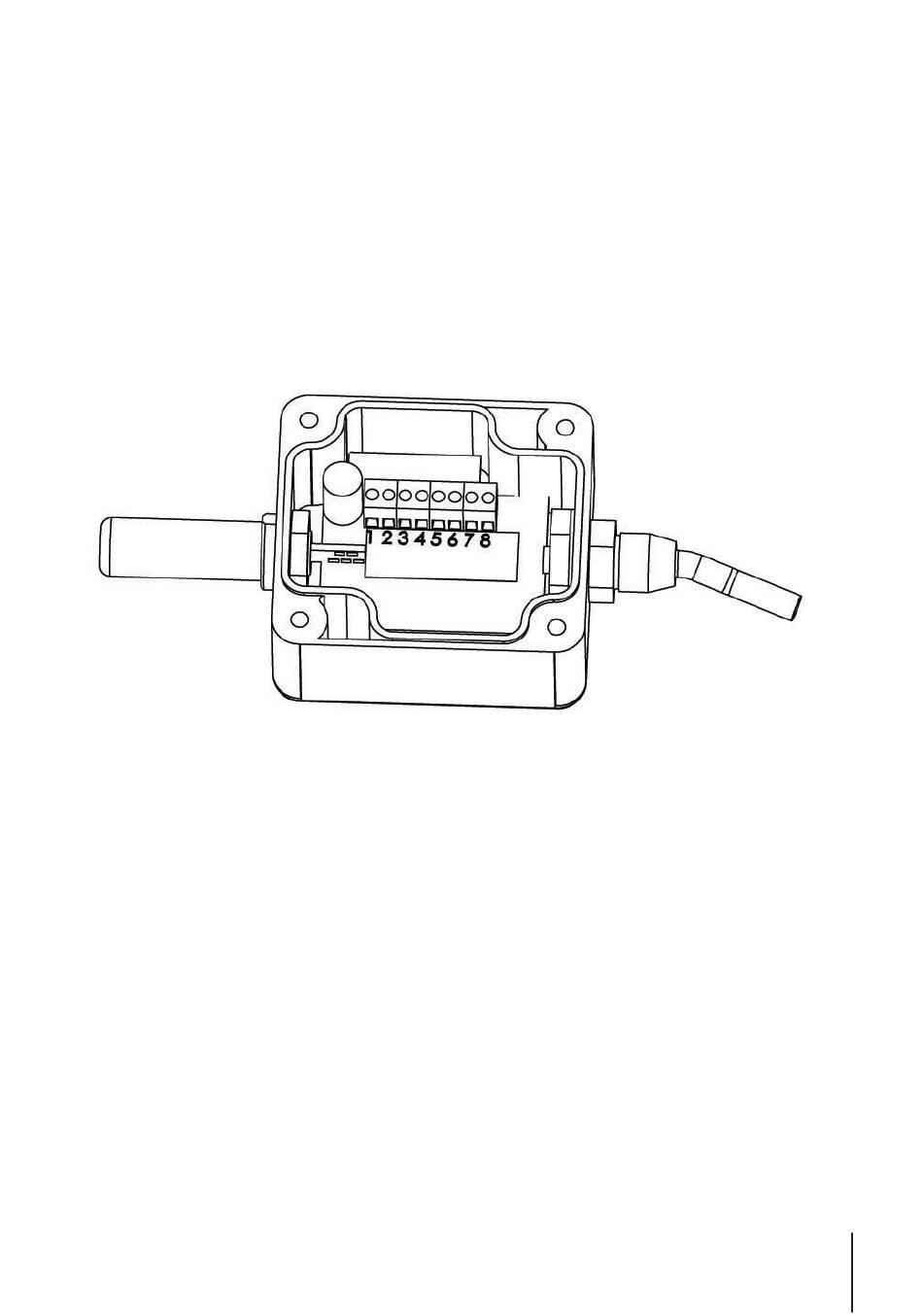

Fig.3. Marquage des terminaux pour la connexion des signaux
externes
5
