Sommaire des Matières pour PCE Instruments PCE-P18

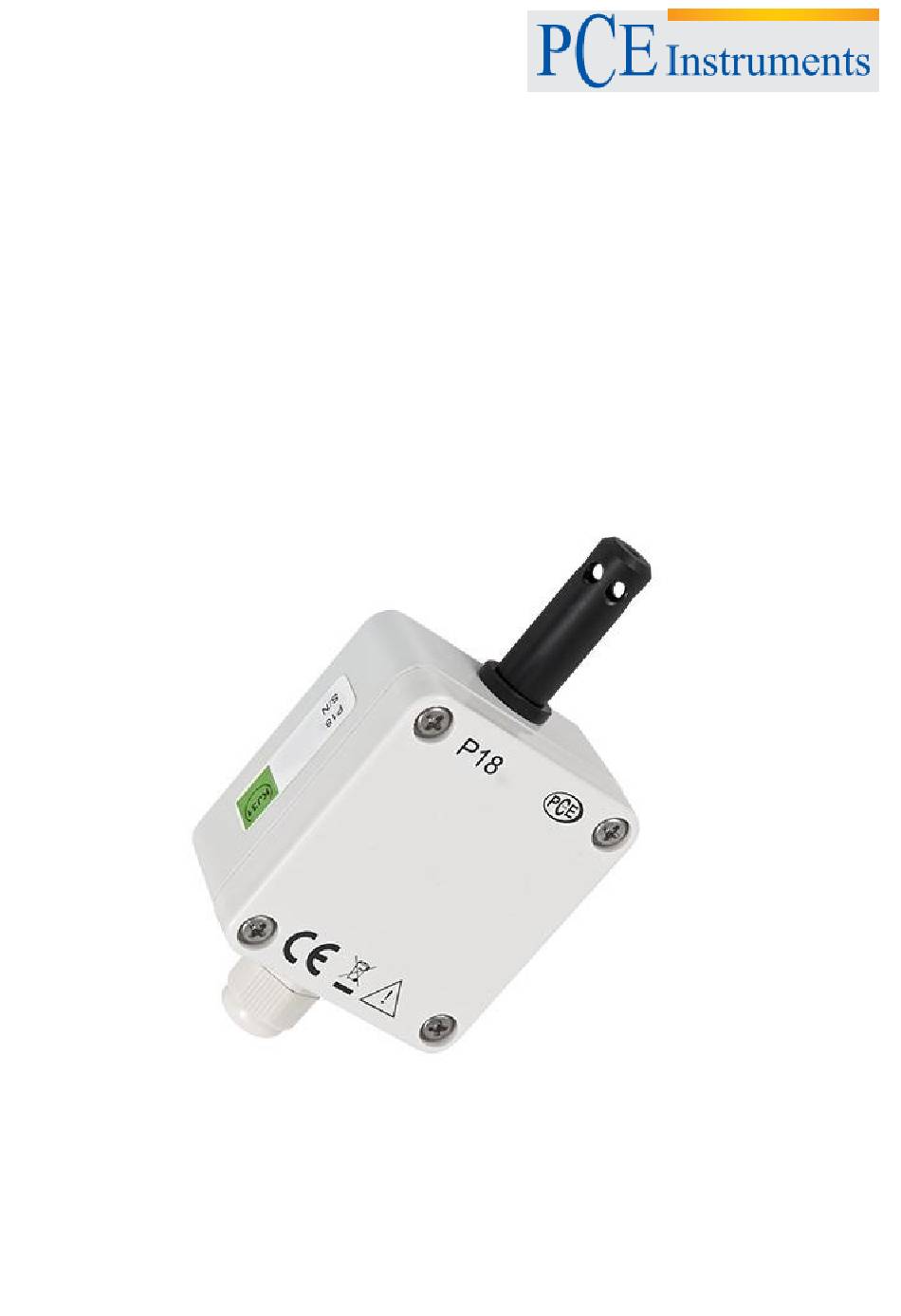

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d’emploi Transducteur d’humidité PCE-P18...
-
Page 2: Table Des Matières
1. APPLICATION................3 2. CONDITIONS REQUISES DE BASE, SÉCURITÉ OPÉRATIONNELLE…………………………………………..3 3. INSTALLATION................3 3.1. Montage....................3 3.2. Connexions électriques..............5 4. MAINTENANCE……..............7 4.1. Fonctions du transducteur PCE-P18..........7 4.2. Caractéristique individuelle des sorties analogiques......8 4.3. Interface RS-485 ................10 4.4. Paramètres standards...............16 5. ACCESSOIRES................18 6. DONNÉES TECHNIQUES............19... -
Page 3: Application
3. INSTALLATION 3.1. Montage Le transducteur PCE-P18 a été conçu pour un montage au mur avec une vis ou de la colle sans perte d’étanchéité IP65. La carcasse du transducteur est faite en plastiques auto-extinguibles. Dimensions de la carcasse: 64 x 58 x 35 mm. - Page 4 Fig.1.Dimensions totales du transducteur PCE-P18 Fig.2.Plan des trous de montage du transducteur PCE-P18...
-
Page 5: Connexions Électriques
3.2. Connexions électriques Le transducteur PCE-P18 possède 8 terminaux de connexion auxquels nous avons accès quand nous retirons le couvercle de la carcasse du transducteur. Pour les connexions électriques, il faudra utiliser un câble rond avec un diamètre externe de 3.5 mm à 6 mm. - Page 6 Connexion du signal électrique Tableau 1 Transducteur sans sorties analogiques Transducteur Avec des sorties de courant Transducteur avec des sorties de tension Il faudra utiliser une spirale pour la connexion de la ligne de l’interface. Si le travail fonctionne dans un milieu à haute interférence, il faudra commander des câbles protégés.
-
Page 7: Maintenance
La diode clignote uniquement pendant 3 min. à partir de la connexion de l’alimentation ou du changement des paramètres comme par exemple la coupe du pont ZW. 4.1. Fonction du transducteur PCE-P18 Calcul des quantités physiques choisies (température du point de rosée, humidité absolue), conversion des quantités mesurées dans un signa de sortie sur la base de la... -
Page 8: Caractéristique Individuelle Des Sorties Analogiques
229.1 4.2. Caractéristique individuelle des sorties analogiques Le transducteur PCE-P18 en exécution avec les sorties analogiques permet la conversion des quantités mesurées dans la force d’un signal de sortie de la caractéristique individuelle des sorties analogiques. Dans la base des... - Page 9 de deux points donnés par l’usager, le transducteur détermine (à partir du système d’équations) les coefficients a et b de la caractéristique individuelle. • Y1Out = a X1In + b • Y2Out = a X2In + b où: X1 In y X2 In- valeur mesurée Y1 Out y Y2 Out- valeur attendue à...
-
Page 10: Interface Rs-485
4.3.1. Description sur l’implémentation du protocole MODBUS Le protocole implémenté respecte la spécification PI-MBUS-300 de Rev G Modicon Company. Les fonctions suivantes du MODBUS dans les transducteurs PCE-P18 ont été implémentées : Fonctions du protocole MODBUS implémenté dans le transducteur PCE-P18 Tableau 4 Code Signification... -
Page 11: Carte De Registre Du Transducteur
Chaque transducteur connecté au réseau de communication doit avoir: une direction unique différente de celle des autres dispositifs connectés au réseau, le même taux de bauds et le type d’unité d’information. 4.3.2. Carte de registre du transducteur PCE-P18 Tableau 5. Plage de Type de valeur... -
Page 12: Registres De Lecture Et D'écriture
4.3.3. Registres de lecture et d’écriture Registres de configuration du transducteur PCE-P18 Tableau 6. Direction Plage Description 4000 Identificateur 0xAA Identificateur du transducteur PCE- 4001 Direction 1...247 Direction du dispositif 4002 Taux de bauds 0...4 Taux de bauds de l’interface RS-... - Page 13 4010 Y2 température 0...2000 Valeur de sortie Y2 de température: c. sortie de courant [mAx 100] d. sortie de tension [Vx100] 4011 X1 humidité 0...10000 Valeur de mesure X1 d’humidité [%x 100] Valeur de sortie Y1 d’humidité: 4012 Y1 humidité 0...2000 e.
- Page 14 1) Le transducteur commence à fonctionner avec le nouveau réglage après avoir effectué la confirmation (écriture de la valeur „1” dans le registre Changement de paramètre de transfert). 2) Après avoir effectué l’opération, le registre est égal à 0 3) Dans l’exécution sans sorties analogiques, les valeurs des registres 4007..4014 sont 0. L’écriture de ves registres ne produit aucun changement.
-
Page 15: Registres Uniquement De Lecture
Quand la valeur introduite dépasse le changement de plage supérieure ou inférieure selon le tableau précédent, le transducteur n’effectue pas l’écriture du paramètre. 4.3.4. Registres uniquement de lecture Registre des valeurs mesurées des transducteurs PCE-P18 Tableau 7. Direcction Direction... -
Page 16: Paramètres Standards
4.4. Paramètres standards Paramètres standards du transducteur PCE-P18 Tableau 8 Valeur standard Description du Version Version avec Version avec paramètre la sortie de la sortie de sans sorties courant tension analogiques Direction Taux de bauds 9600 9600 9600 Mode RTU8N1... - Page 17 Fig. 5. Positionnement du pont de réglage des paramètres de communication temporaires.
-
Page 18: Accessoires
5. ACCESSOIRES Comme accessoire standard, le transducteur PCE-P18 est équipé d’une protection métallique du capteur, uniquement destinée à des applications à l’intérieur, pour des applications en plein air ou à l’intérieur exposées à la possibilité de condensation de vapeur d’eau, nous vous conseillons d’utiliser une protection supplémentaire pour le capteur (interchangeable), selon les conditions... -
Page 19: Données Techniques
6. DONNÉES TECHNIQUES Paramètres de base: Mesure de la plage d’humidité relative (RH) 0...100%, sans condensation erreur de base de conversion de l’humidité ±2% de la plage pour RH=10...90% ±3% pour la plage restante hystérèse de la mesure de l’humidité ±1% RH Plage de base de la mesure de la température... - Page 20 Conditions d’opération nominales: alimentation 9...24Va.c./d.c. consommation <0.5 VA température ambiante - 20...23...85 humidité relative de l’air <95% taux du flux de l’air S0.5 m/s. Durée de pré-échauffement 15 minutes degré de protection assuré par la carcasse IP65 fixation au mur poids 125 g dimensions...
