Flextherm LS120P Mode D'emploi

SOMMAIRE
CHOIX DES OPTIONS
u
À l'arrière du thermostat, il y a 3 interrupteurs que vous devez positionner selon
vos préférences :
La température en °C ou °F, l'affichage de l'heure en 12 ou 24 heures et le
démarrage anticipé.
AJUSTEMENT DE L'HEURE ET DU JOUR
u
Appuyez sur les boutons DAY, HOUR et MIN pour ajuster l'heure et le jour.
ENREGISTREMENT DE LA TEMPÉRATURE DE CONSIGNE
u
Sélectionnez la température désirée à l'aide des boutons
sur le bouton (2 à 3 secondes) jusqu'à ce que l'icone
l'écran.
u
ENREGISTREMENT DE LA TEMPÉRATURE DE CONSIGNE
Sélectionnez la température désirée à l'aide des boutons
sur le bouton (2 à 3 secondes) jusqu'à ce que l'icone
l'écran.
u VÉRIFICATION DU DISJONCTEUR DE FUITE À LA TERRE-DDFT (GFCI)
Ajustez la température de consigne afin que l'indicateur de chauffage (
à l'écran soit allumé. Appuyez sur le bouton TEST. Si le test est concluant, le
témoin lumineux (GFI) sur le thermostat s'allumera et le courant à la charge
sera coupé (l'icone demeure à l'écran). Sinon, vérifiez l'installation. Ré-
initialisez le disjoncteur de fuite à la terre en appuyant sur le bouton RESET.
MODES D'OPÉRATION
u
Utilisez le bouton MODE pour sélectionner le mode d'opération.
AUTO: Exécute les programmes.
outrepasse temporairement votre programmation.
MAN: Maintient la température sélectionnée.
consigne.
1920 W (NI) @ 120 Vca
INSTALLATION
Ce thermostat a été conçu pour contrôler la température du plancher d'une
installation électrique de plancher chauffant. La charge maximale RÉSISTIVE est
de 1920 watts @ 120 Vca (16 A). Il est équipé d'un disjoncteur de fuite à la
terre-DDFT (GFCI), donc l'isolation entre les fils de ligne et de charge est requise
pour son fonctionnement. IL EST TRÈS IMPORTANT DE RESPECTER LA POLA-
RITÉ DES FILS CONDUCTEURS (LIGNE ET RETOUR). LORS D'UNE DÉTECTION
DE COURANT DE FUITE À LA TERRE, SEULEMENT LA LIGNE DE LA CHARGE (FIL
NOIR) SERA OUVERTE. BRANCHEZ LE THERMOSTAT COMME PROPOSÉ SUR
LE DESSIN.
Le thermostat est un produit électrique et doit être installé en conformité avec les
codes de l'électricité nationaux et/ou locaux. Son installation doit être confiée à
une personne qualifiée là où la loi l'exige.
Ce thermostat doit être utilisé avec un appareil de chauffage branché à un
disjoncteur ou fusible.
PIÈCES FOURNIES :
• Un thermostat LS120P (120 Vca)
• Deux (2) vis 6-32
• Quatre (4) connecteurs sans soudure
• Une (1) sonde de température avec 4,5 mètres (15 pieds) de fil
COUPEZ L'ALIMENTATION DU SYSTÈME DE CHAUFFAGE AFIN D'ÉVITER
TOUT RISQUE DE CHOC ÉLECTRIQUE. Assurez-vous que les ouvertures
d'aération du thermostat sont propres et non obstruées.

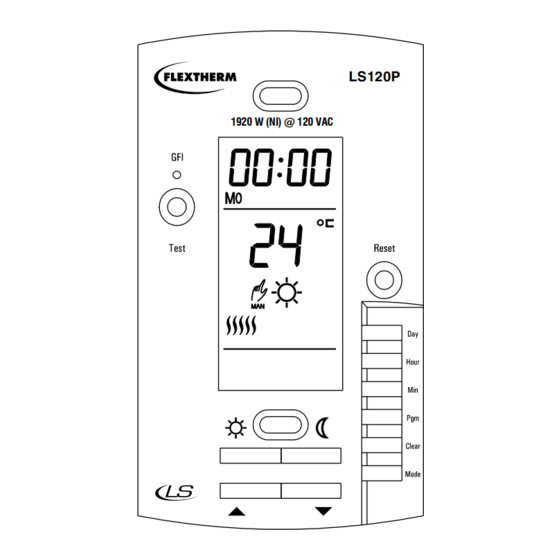

LS120P
Thermostat électronique
programmable (120 volts)
(
CONFORT
et . Appuyez
apparaisse à
(
ÉCONOMIQUE
et . Appuyez
apparaisse à
ou affiche la consigne et
ou change la
1) Raccordement des fils et pose du thermostat
Raccordez les fils arrières du thermostat aux fils du système de chauffage élec-
trique et de l'alimentation au moyen de connecteurs sans soudure pour fils de
cuivre. Voir schéma de raccordement.
Poussez les fils dans la boîte de raccordement pour prévenir toute interférence.
Fixez le thermostat à l'aide des vis fournies. Une fois le thermostat bien installé,
remettre l'alimentation.
NOTE : Tous les câbles et les connexions doivent être conformes au code d'élec-
tricité local.
ATTENTION : Pour le raccordement à des fils en aluminium, des connecteurs
CO/ALR approuvés doivent être employés.
)
)
)
2) Raccordement de la sonde de température
L'extrémité du fil est branchée sur les deux
terminaux du bas du connecteur arrière du
thermostat (aucune
respecter). Le fil doit passer à l'extérieur de
la boîte électrique et descendre le long du
mur jusqu'au plancher. La sonde sera
placée au centre entre deux câbles, de un à
deux pieds à l'intérieur de la zone chauffée,
loin de toute autre source de chaleur ou de
froid et ne croisera pas le câble chauffant.
Fixez la sonde au plancher avec de la colle
chaude. Il sera nécessaire d'encastrer la
sonde dans une entaille sur la surface du
plancher afin qu'elle soit au même niveau
que le câble chauffant.
Mise sous tension
LS120P
1920 W (NI) @ 120 Vca
Vérification du disjoncteur de fuite à la terre (GFCI)
Ajustez la température de consigne afin que l'indicateur de chauffage s'allume à
l'écran ( ). Appuyez sur le bouton TEST. Le test est concluant si le témoin
lumineux (GFCI) sur le thermostat s'allume et que le courant à la charge est
coupé. Ré-initialisez le disjoncteur de fuite à la terre en appuyant sur le bouton
RESET.
1920 W (NI) @ 120 Vca
MODES D'OPÉRATION
Le LS120P possède deux modes d'opération :
M ( )
ANUEL
Ce mode vous permet de maintenir une température de plancher constante.
1- Pour activer ce mode, appuyez sur la touche (Mode) pour faire
apparaître l'icone
2- Réglez la température souhaitée en appuyant sur les touches
sélectionnez les consignes préenregistrées
(Pour sélectionner la consigne
et .)
AUTO ( )
MATIQUE
Ce mode exécute l'horaire que vous avez programmé.
Pour activer ce mode, appuyez sur la touche (Mode) pour faire apparaître l'icone
à l'écran. L'icone
920-111-026-00-1-A
polarité n'est à
120
Vca
60 Hz
Lors de la première mise sous tension, l'écran
doit afficher l'heure 00:00, la température du
plancher et l'icône du mode manuel (
peut que le thermostat
informations si l'installation n'est pas conforme ou
est défectueuse. Le témoin lumineux (GFCI) doit
être éteint.
Le message LO ou HI apparaîtra à l'écran si la
sonde de température n'est pas installée, est
défectueuse ou si la température du plancher est
sous 0 °C (32 °F) ou supérieure à 60 °C (140 °F).
Aussi, l'indicateur de chauffage sera affiché et les
relais fermés (la charge est alimentée).
Si le test échoue :
LS120P
Vérifiez les fils de la charge. Le
thermostat doit être en mode de
chauffage pour effectuer
(indicateur de chauffage allumé).
Le test du disjoncteur de fuite à la
terre-DDFT (GFCI) devrait s'effectuer
mensuellement. Si le test échoue, coupez
l'alimentation électrique du système de
chauffage et vérifiez votre câble
chauffant.
à l'écran.
, ou
, appuyez simunltanément sur les touches
ou indique la consigne du programme actif.
LS120P0212F - Printed in China
). Il se
affiche d'autres
le test
ou
.
1/2
