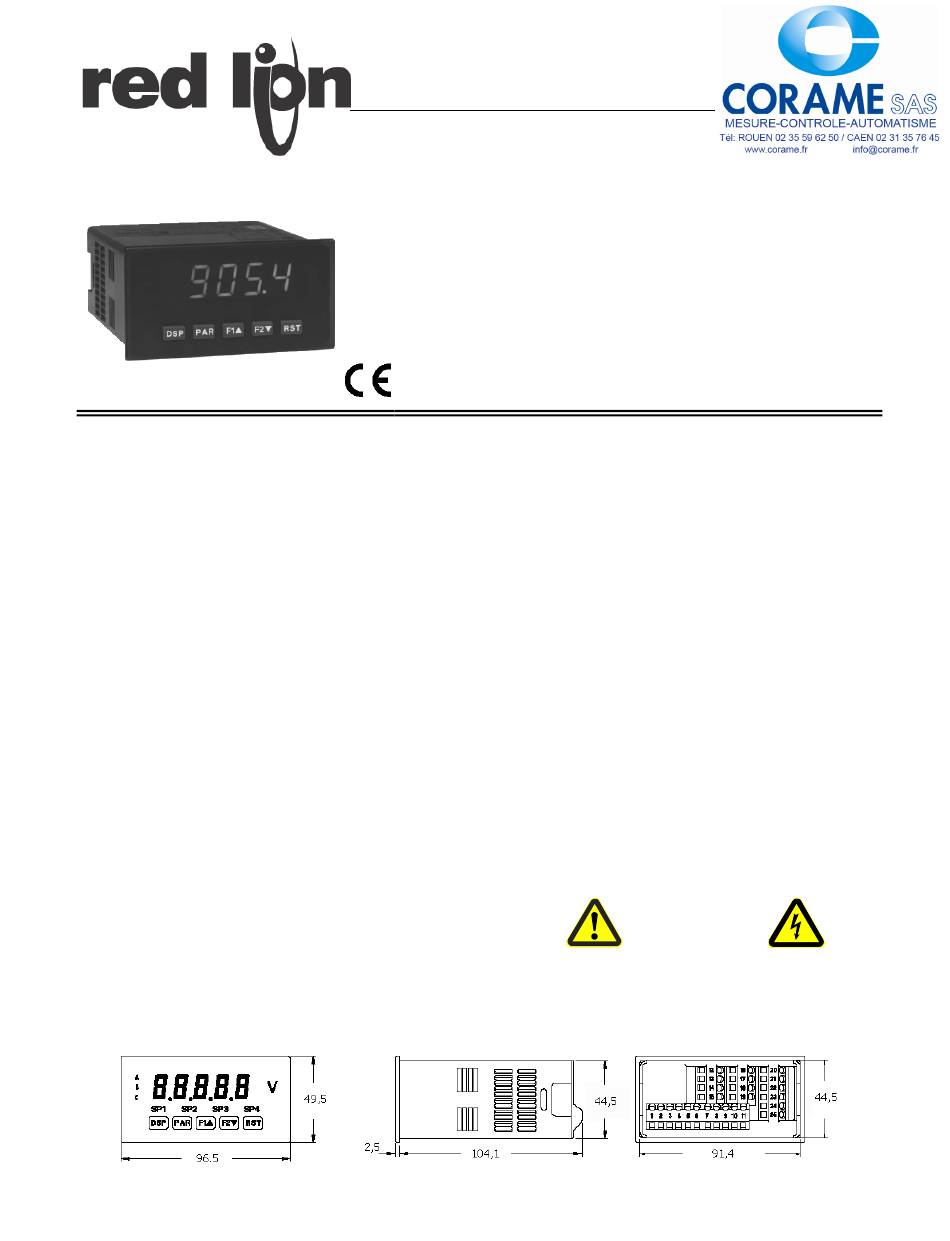

MODELE PAX -
DIN 1/8
DESCRIPTION GENERALE.

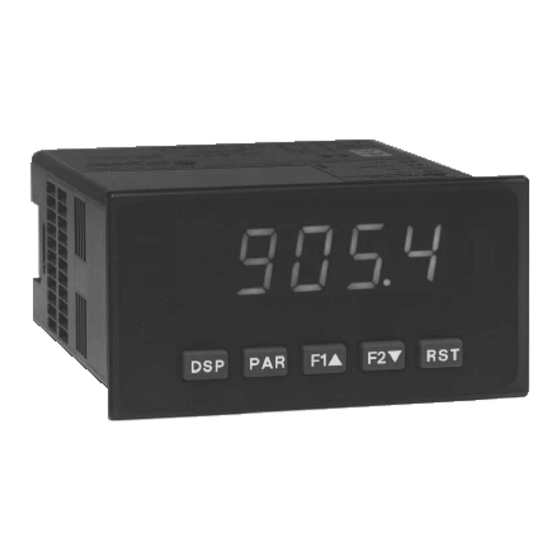

L'appareil de mesure de tableau à entrée analogique, modèle PAX dispose
de plusieurs fonctionnalités performantes permettant son utilisation dans
une grande variété d'applications industrielles. Disponible en cinq modèles
différents de manière à permettre le raccordement à des sources d'entrées
analogiques variées, comprenant Tension / Courant DC, Tension / Courant
AC, Procédé, Température et Pont de jauge. Voyez les pages 4 à 6 pour les
détails relatifs à chacun des modèles. Les cartes embrochables, optionnelles
permettent de configurer l'appareil pour une application particulière, tout
en permettant une mise à niveau aisée, nécessaire pour une parfaite
adaptation aux nouvelles applications.
L'appareil renferme un affichage à LED, très lumineux de 13 mm de
hauteur. Il est disponible en rouge lisible en pleine lumière ou en standard,
équipé de LED vertes. L'intensité de l'affichage peut être réglée de manière
à convenir à une application installée dans une pièce sombre ou devant être
lue en pleine lumière, le rendant ainsi idéal pour la lecture dans des
applications sous lumière intense. Les appareils permettent l'affichage des
valeurs MAX et MIN mémorisées à des intervalles de captures
programmables. Les intervalles de captures permettent d'éviter des
détections de valeurs MAX et MIN erronées qui peuvent survenir lors des
mises en route ou sur événements inusuels affectant le procédé.
Un intégrateur de signaux (totalisateur) peut être utilisé pour calculer une
cadence de passage de produits. Parmi les applications on trouvera la
lecture de la valeur totale débitée par une pompe, le calcul de l'intervalle
d'entretien de moteurs ou de pompes etc.... Le totalisateur peut aussi
accumuler des valeurs de poids unitaires pour obtenir le poids du lot.
Les appareils disposent de quatre sorties sur seuils, implémentées sur des
cartes embrochables livrées en option. Parmi les cartes embrochables on
trouvera deux relais inverseurs © capacité 5A, quatre relais (A) capacité
3A ou encore quatre sorties en collecteur ouvert soit de type source, soit de
type sink. Les seuils d'alarme peuvent être configurés de manière à
permettre toutes les possibilités nécessaires en contrôle commande et en
alarme.
Les communications ainsi que les capacités à fonctionner en réseau sont
permises via l'installation d'une carte optionnelle.
L'appareil peut utiliser l'une des cartes optionnelles suivantes : RS232,
RS485, Modbus, DeviceNet et Profibus-DP.
DIMENSIONS en mm
APPAREIL DE MESURE À ENTREE ANALOGIQUE
ENTREES PROCESS, TENSION, COURANT, TEMPERATURE et PONT DE JAUGES
AFFICHEUR ROUGE 14,2 mm, 5 DIGITS, LISIBLE EN PLEIN SOLEIL
LUMINOSITE DE L'AFFICHEUR REGLABLE
LINEARISATION EN 16 POINTS POUR LES PROCEDES NON LINEAIRES
FONCTIONS PROGRAMMABLES SUR TOUCHES / ENTREES UTILISATEUR
TOTALISATEUR SUR 9 DIGITS (INTEGRATEUR) AVEC FONCTION ''LOT''
ADHESIFS DE PERSONNALISATION D'UNITE AVEC RETRO ECLAIRAGE
4 SORTIES SUR SEUILS D'ALARMES (avec carte option)
COMMUNICATION ET RESEAU (avec carte option)
SORTIE ANALOGIQUE DE RECOPIE (avec carte option)
LOGICIEL PC DISPONIBLE POUR LA CONFIGURATION DE L'APPAREIL
FACE AVANT SCELLEE ETANCHE - DEGRE IP65
Les valeurs à lire ainsi que les seuils fixés pour les sorties d'alarmes
peuvent être gérés au travers du bus En complément, l'appareil dispose
d'une fonctionnalité qui permet à un calculateur déporté de piloter
directement ses sorties. Lorsqu'une carte RS232 ou RS485 est installée il
est possible de configurer l'appareil en utilisant un logiciel sous Windows
Les données de configuration peuvent être sauvegardées dans un fichier de
manière à pouvoir être réutilisées ultérieurement.
Un signal de sortie linéaire DC peut être disponible après installation d'une
carte embrochable optionnelle. La carte fournit au choix soit des signaux
20 mA, soit des signaux 10V. La sortie peut être mise à l'échelle
indépendamment de l'entrée et peut recopier l'affichage de l'entrée, du
totalisateur, des valeurs max/min.
Dès que la configuration initiale de l'appareil a été effectuée, la liste des
paramètres peut être verrouillée pour la protéger des risques de
modifications ultérieures. Ce verrouillage peut être total ou partiel en
laissant accessibles les seuils de consigne pour les alarmes.
L'appareil a été spécialement conçu pour les environnements industriels
sévères. Avec une face avant scellée IP65 et une conformité CE vis à vis de
l'immunité au bruit, l'appareil offre une solution fiable aux différentes
applications.
SYNTHESE SECURITE.
Toutes les règles de sécurité, les codes et instructions locales qui figurent
dans le présent document, ou sur l'équipement lui-même doivent être
observées pour garantir la sécurité des personnes et éviter les dommages à
l'instrument ou à l'équipement qui lui est connecté. Si l'équipement n'est
pas utilisé comme spécifié par le fabricant, la protection qu'il fournit peut
être insuffisante.
Ne pas utiliser cet appareil pour commander directement des moteurs, des
distributeurs ou autres actionneurs non équipés de sécurité. Ceci peut être
dangereux pour les personnes ou pour les équipements dans les cas de
défauts de l'appareil.
Nota : Pour permettre l'installation des clips de fixation, la distance disponible, en profondeur, à l'arrière du
panneau de fixation doit être de 127 mm (sur une hauteur de 54 mm)
1
ATTENTION !
Lire la totalité des instructions
avant d'installer et de mettre en
service
®
ATTENTION !
Danger, courant électrique
