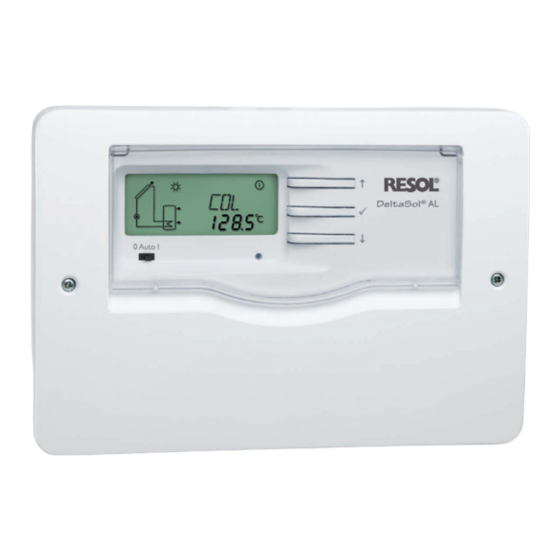

® RESOL D e lt a S o l Montage Raccordement Commande Détection de pannes Exemples YER020000 Nous vous remercions d’avoir acheté cet appareil RESOL. Manuel Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale. Veuillez conserver précieusement ce mode d‘emploi.
D e lt a S o l ® Sommaire Recommandations ............ 2 3.3 Interrupteur coulissant ..........8 1. Vue d‘ensemble ............ 3 3.4 Témoins lumineux ............8 2. Installation ............4 4. Paramètres de réglage et canaux d‘affichage ... 9 2.1 Montage .................
• Compteur d'heures de fonc- tionnement solaire • Boîtier au design flambant neuf • Concept de commande intuitif • RESOL VBus ® • Economie d‘énergie grâce à la consommation stand-by réduite Fournitures: 1 x D e lt a S o l ®...
D e lt a S o l ® Installation Montage AVERTISSEMENT ! Choque électrique ! Î Débrancher l‘appareil du réseau électrique avant de l‘ouvrir! cruciforme Réaliser le montage de l’appareil dans une pièce intérieure sèche. Afin d’assurer le bon fonctionnement de l’appareil, veiller à...
® régulateur, tels que : • Grand panneau d'affichage RESOL GA3 à partir de la version 1.21 • Petit panneau d'affichage RESOL SD3 à partir de la version 1.21 • Datalogger RESOL DL2 • Adaptateur interface RESOL VBus ® / USB...
Emplacement des bornes Système solaire standard avec 1 réservoir, 1 pompe et 3 sondes. Les sondes S1/S2 sont également utilisées pour le bilan calorimétrique. R1 4 (1) A (100 ... 240) V~ DeltaSol AL ® 230 V Temp. Sensor Pt1000 VBus...
D e lt a S o l ® Ecran System-Monitoring L'écran System-Monitoring se compose de 3 champs: l'affi- chage de canaux, la réglette de symboles et le system screen (schéma de système). Ecran Display-Monitoring 3.2.1 Affichage de canaux L'affichage de canaux se compose de deux lignes. La ligne supérieure est une ligne alphanumérique d’affichage de 16 segments (affichage de texte).
D e lt a S o l ® 3.2.3 Le System-Screen L'écran system screen montre le schéma de système. Cet affichage se compose de plusieurs symboles de système qui, selon l’état actuel du système de chauffage, clignotent, restent affichés ou sont masqués. écran system screen sonde sonde réservoir en haut...
D e lt a S o l ® Paramètres de réglage et canaux d'affichage Présentation des canaux Note: S3 s'affiche uniquement lorsque la sonde de température est branchée! Canal Description Page Canal Description Page Température capteur Option fonction refroidissement du capteur Température réservoir capteur...
D e lt a S o l ® Compteur d'heures de fonctionnement h P: Le compteur d’heures de fonctionnement fait la somme des Compteur d'heures de heures de fonctionnement solaire du relais (h P). L’écran fonctionnement affiche des heures complètes. Canal d'affichage La somme des heures de fonctionnement peut être remise à...
D e lt a S o l ® Réglage ∆T DT O: Lorsque la différence d'enclenchement (DT O) est atteinte, Différence de température la pompe se met en marche. Lorsque la différence est in- férieure à la différence de température de déclenchement d'enclenchement préréglée (DT F) la pompe est désactivée.
Page 12
D e lt a S o l ® Lorsque la fonction OREF est activée Lorsque la température du réservoir dépasse la tempéra- ture maximale du réservoir (R MX) et que la température du capteur est inférieure de 5 K (10 °Ra) à celle du réser- voir, la pompe reste activée jusqu'à...
D e lt a S o l ® Fonction capteurs tubulaires O CT: Lorsque le régulateur détecte une augmentation de tempé- Fonction capteurs tubulaires rature du capteur de 2 K par rapport à la température du gamme de réglage OFF ... ON capteur enregistrée en dernier, la pompe solaire se met en réglage d'usine OFF marcheà...
D e lt a S o l ® Détection de pannes En cas de panne, un code erreur s‘affiche sur l‘écran (voir chap. 3.2.2). Symboles Témoin lumineux de contrôle Porte-fusible Le régulateur est protégé par un fusible. Après avoir Le voyant de contrôle clignote en rouge. Les symboles enlevé...
D e lt a S o l ® Divers La pompe marche pour une courte période, s’arrête, mar- La pompe est chaude même si le transport thermique du che de nouveau, etc. (comportement pendulaire). capteur au réservoir n’a pas lieu; l’aller et le retour sont aussi chauds l’un que l’autre;...
Page 16
D e lt a S o l ® Les réservoirs se refroidissent pendant la nuit Contrôler l’inhibiteur de Contrôler aussi les autres reflux dans la circulation pompes reliées au réser- d’eau chaude - o.k. voir solaire. Est-ce que la pompe du circuit du capteur foncti- Vérifier la fonction onne pendant la nuit?
RESOL SP10 Référence: 180 110 70 Smart Display SD3 Le petit panneau d‘affichage RESOL Smart Display SD3 est conçu pour être branché sur les régulateurs RESOL à travers le RESOL VBus . Il sert à visualiser les températures du ®...
Web intégrée. Une carte SD peut également être utilisée pour la transmission des données enregistrées à partir de la mémoire interne du DL2 sur un PC. Le DL2 convient parfaitement à tous les régulateurs avec RESOL VBus . Il peut être directement raccordé...
Toute utilisation en dehors de ces mêmes des textes et des dessins de ce manuel; ceux-ci n’ont qu’un droits d’auteur requiert l’autorisation de la société RESOL - caractère exemplaire. L’utilisation de données du manuel se Elektronische Regelungen GmbH. Ceci s’applique en particulier fera à...
