turck PSD24EX Guide D'utilisation Rapide

PSD24Ex
 
4x M4
25
145
155
106
45

1 3
4 2
Wiring Diagrams
+ DC
24 VDC
–
AC
DE
Kurzbetriebsanleitung
Netzteil PSD24Ex
No Yes
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Inter-
www.turck.com
net unter
■
Datenblatt
■
excom-Handbuch
■
Zulassungen des Geräts
■
EU-Konformitätserklärung
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Geräte sind ausschließlich zum Einsatz im industri-
ellen Bereich bestimmt.
Die Netzteile dienen zur Versorgung des excom®-
I/O-Systems. Die Geräte sind in einer kombinierten
Ex-Schutzart Ex m, Ex e und Ex i ausgeführt und für
den Betrieb in Zone 1 geeignet. Als Bestandteil des
excom®-I/O-Systems dürfen die Netzteile nur mit den
dafür zugelassenen Modulträgern MT... (PTB 00 ATEX
2194 U bzw. IECEx PTB 13.0040U) betrieben werden.
GEFAHR
Die vorliegende Anleitung enthält keine Informatio-
nen zum Einsatz des Gesamtsystems.
Lebensgefahr durch Fehlanwendung!
Vorschriften des zugehörigen excom-Handbuchs
➤
einhalten.
Die Geräte dürfen nur wie in dieser Anleitung
beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für
daraus resultierende Schäden übernimmt Turck keine
Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät
montieren, installieren, betreiben, parametrieren
und instand halten.
■
Die Geräte erfüllen ausschließlich die EMV-Anforde-
rungen für den industriellen Bereich und sind nicht
für den Einsatz in Wohngebieten geeignet.
■
Nur Geräte miteinander kombinieren, die durch
ihre technischen Daten für den gemeinsamen
Einsatz geeignet sind.
Hinweise zum Ex-Schutz
■
Bei Einsatz des Gerätes in Ex-Kreisen muss der
Anwender über Kenntnisse im Explosionsschutz
(EN 60079-14 etc.) verfügen.
■
Nationale und internationale Vorschriften für den
Explosionsschutz beachten.
■
Das Gerät nur innerhalb der zulässigen Betriebs-
und Umgebungsbedingungen (siehe Technische
Daten und Vorgaben durch die Ex-Zulassung)
einsetzen.
Bei Einsatz in Zone 1 und Zone 2:
■
Gerät in ein separat zugelassenes Gehäuse nach
EN 60079-0 mit einer Schutzart mind. IP54 nach
EN 60529 montieren.
Bei Einsatz im sicheren Bereich:
■
Wird Verschmutzungsgrad 2 nicht eingehalten,
Gerät in ein Schutzgehäuse mind. IP54 einbauen.
Produktbeschreibung
Geräteübersicht

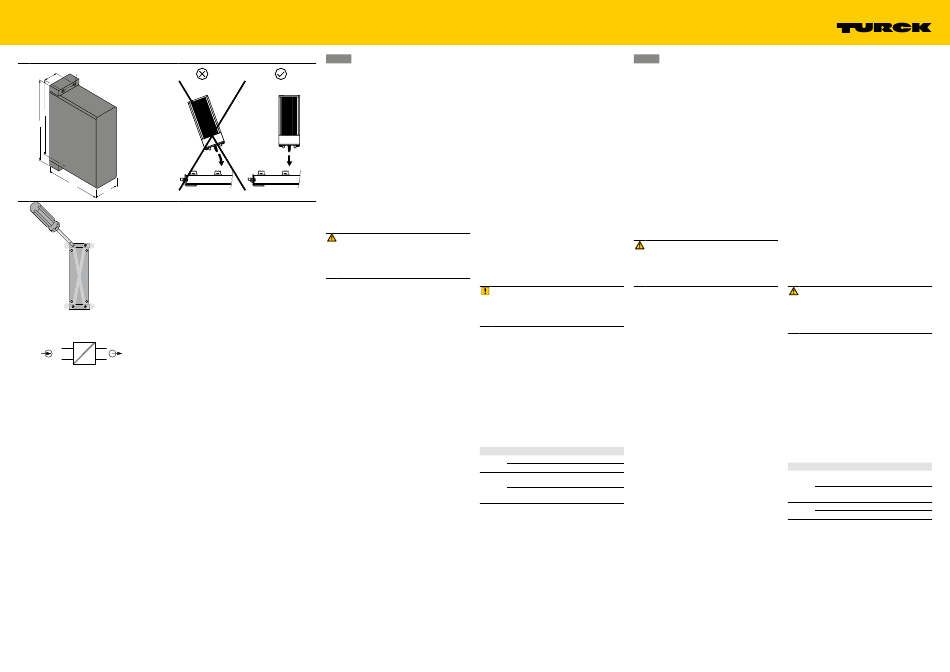

folgende Unterlagen: Siehe Abb. 1.
Funktionen und Betriebsarten
Das Netzteil nimmt eine Versorgungsspannung
von 24 VDC auf und versorgt alle angeschlossenen
excom®-Module mit eigensicherer AC-Spannung.
Die Netzteile lassen sich einzeln oder redundant
betreiben.
Im Redundanzbetrieb wird die Last auf beide Netzteile
aufgeteilt. Bei Ausfall eines Gerätes oder bei Unterbre-
chung der Zuleitung übernimmt das intakte Gerät die
Versorgung des gesamten Systems.
Anschließen
Die Netzteile müssen vor der Montage an die externe
Versorgungsspannung angeschlossen werden. Zum
Anschluss sind Ex e-Klemmen unter einer IP30-
Abdeckung auf dem Modulträger vorhanden. Die
IP30-Abdeckung kann nur aufgeklappt werden, wenn
kein Netzteil auf dem Modulträger montiert ist.
Externe Versorgungsspannung gemäß „Wiring Dia-
➤ ➤
grams" des jeweiligen Modulträgers anschließen.
Montieren
ACHTUNG
Fehlerhafte Montage
Zerstörung der Steckverbinder
Netzteil gemäß Abb. 2 senkrecht auf die Feder-
➤
leiste des Modulträgers aufstecken.
Netzteil gemäß Abb. 3 auf dem Modulträger fest-
➤ ➤
schrauben. Reihenfolge beachten.
In Betrieb nehmen
Nach Anschluss der Leitungen und Aufschalten der
Versorgungsspannung geht das Gerät automatisch in
Betrieb.
Betreiben
Zum einwandfreien Betrieb müssen alle Befestigungs-
schrauben festgedreht sein.
Die Netzteile können auch während des laufenden
Betriebs gezogen oder gesteckt werden.
LED-Anzeigen
LED Zustand Funktion
U grün Gerät betriebsbereit
in
aus Gerät nicht betriebsbereit
U grün Energieversorgung
out
fehlerfrei
rot Energieversorgung
fehlerhaft
EN
Quick-Start Guide
PSD24Ex Power Supply Module
Additional Documents Product Description
Besides this document, the following material can be Device Overview
found online at www.turck.com:
See Fig 1.
■
Data sheet
■
excom manual Functions and Operating Modes
■
Device approvals The power supply module receives a power supply of
■
EU Declaration of Conformity 24 VDC and supplies all connected excom® modules
with intrinsically safe AC voltage.
For Your Safety
The power supplies can be operated individually or in
Intended Use redundant mode.
These devices are designed solely for use in industrial In redundant mode, the load is distributed between
areas. both power supply modules. In case of a power cut or
The power supply modules are used to supply the failure of one device, the intact device provides the
excom® I/O system. The devices feature a combined power supply for the whole system.
explosion protection type of Ex m, Ex e and Ex i and
Connection
are suitable for operation in Zone 1. As part of the
excom® I/O system, the power supply modules may Before mounting, the power supply modules must
only be operated using the module racks MT... (PTB be connected to the external power supply. Ex e
00 ATEX 2194 U or IECEx PTB 13.0040U) approved for terminals located under an IP30 cover are provided
this purpose. on the module rack for this purpose. The IP30 cover
can only be opened when no power supply module is
DANGER
mounted on the module rack.
These instructions do not contain any information
Connect the external supply voltage to the relevant
➤ ➤
about use of the overall system.
module rack.
Risk to life due to improper use!
Observe the instructions contained in the cor-
➤
Mounting
responding excom manual
ATTENTION
The devices may be used only as described in this
Incorrect mounting
guide. Any other usage will be considered improper
Connector being destroyed
and Turck cannot be held liable for any resulting
As shown in Fig. 2, attach the power supply
➤
damage.
module vertically to the multipoint connector of
the module rack.
General Safety Instructions
■
The device may only be assembled, installed, oper- Screw the power supply module onto the module
➤ ➤
ated, parameterized and maintained by profession- rack as shown in Fig. 3. Follow the indicated
ally trained personnel sequence.
■
The devices only meet the EMC requirements for
Startup
industrial areas and are not suitable for use in
residential areas Once the cables and the supply voltage have been
■
Only combine devices if their technical data renders connected, the device will automatically go into
them suitable to be used in a combined manner operation.
Operating the Device
Explosion Protection Notes
■
When using the device in explosion-protection All mounting screws must be sufficiently tightened to
circuits, the user must have a working knowledge ensure faultless operation.
of explosion protection (EN 60079-14, etc.) The power supply modules can also be plugged in or
■
Adhere to national and international regulations on unplugged during operation.
explosion protection
■
Use the device only within the permissible operat- LED Indicators
ing and ambient conditions (see technical data and
LED
Ex approval requirements).
U
in
For use in Zone 1 and Zone 2:
■
Install the device in a separately approved enclo-
sure in accordance with EN60079-0 with a protec-
tion type of at least IP54 in accordance with IEC/
U
out
EN60529 ("increased safety").
For use in the non-Ex area:
■
If contamination level 2 is not maintained, install
the device in a protective enclosure of at least IP54.
© Hans Turck GmbH & Co. KG | D300333 2019-05 DE EN FR PT V2.0
Condition Function
Green Device is ready for opera-
tion
Off Device is not ready for
operation
Green Power supply OK
Red Power supply faulty
