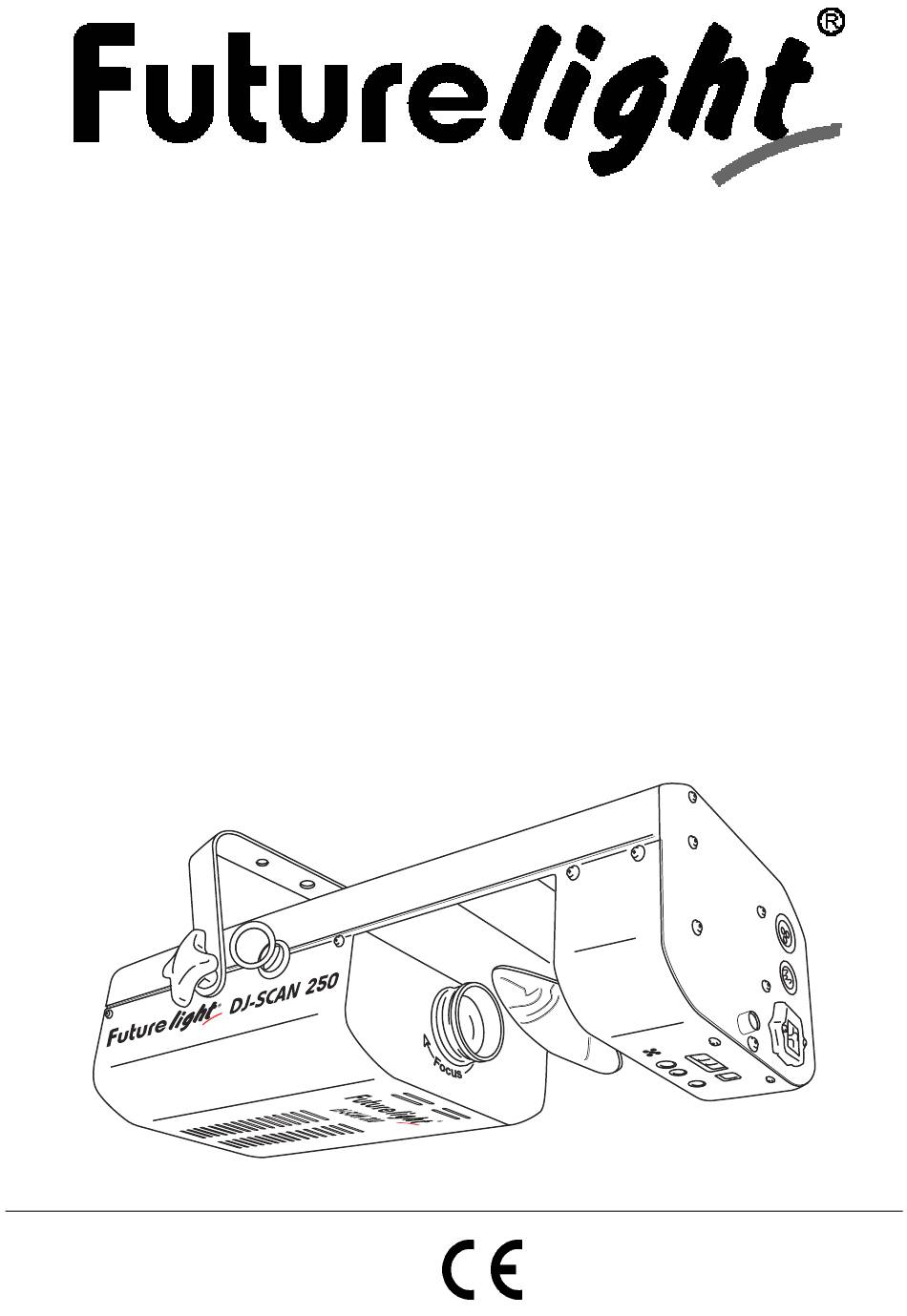

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

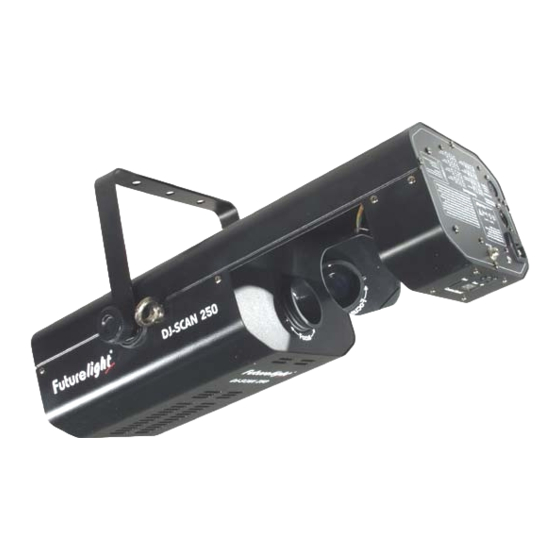

DJ-SCAN 250
DMX-Scanner
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Publicité
Table des Matières
Sommaire des Matières pour Futurelight DJ-SCAN 250
- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO DJ-SCAN 250 DMX-Scanner Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Page 2: Table Des Matières
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................9 Master/Slave-Betrieb............................ 10 Blackout-Buchse ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Anschluss ans Netz............................ - Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/52 51839250X62NXS_V_1_0.DOC...
-
Page 4: Einführung
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DJ-SCAN 250 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DJ-SCAN 250 aus der Verpackung. -
Page 5: Bestimmungsgemäße Verwendung
Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Page 6: Gerätebeschreibung
- - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. -
Page 7: Geräteübersicht
Geräteübersicht (1) Hängebügel (2) Feststellschraube (3) Fangsicherung (4) Objektivlinse/Fokus (5) Ablenkspiegel (6) Gehäuse (7) Gehäuseschrauben (8) DMX-Ausgangsbuchse (9) DMX-Eingangsbuchse (10) Netzanschluss (11) Sicherungshalter (12) Blackout-Buchse (13) Control Board (14) Lüftungsschlitze (15) Kontroll-LED (16) Mikrofon (17) Mode-Taste (18) Down-Taste (19) Up-Taste 7/52 51839250X62NXS_V_1_0.DOC... -
Page 8: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! -
Page 9: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). -
Page 10: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des DJ-SCAN 250 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. -
Page 11: Blackout-Buchse
Stellen Sie beim Master-Gerät den gewünschten Master-Mode ein. Stellen Sie bei allen Slave-Geräten den entsprechenden Slave-Mode ein. Blackout-Buchse Wenn Sie den Lichtaustritt - z. B. über einen optionalen Fußschalter - verriegeln möchten (Blackout-Modus), schließen Sie bitte Ihren Fußschalter über einen Mono-Klinkenstecker an die Blackout-Buchse an. Belegung Mono-Klinkenstecker: Sleeve Plus-Phase (+) -
Page 12: Anschluss Ans Netz
Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den DJ-SCAN 250 vom Controller und stellen Sie "Master Mode: Sound control" ein. Wenn Sie z. B. einen Fußschalter an die Blackout-Buchse angeschlossen haben, können Sie den Licht- austritt des Projektors manuell verriegeln (Blackout-Modus) und wieder einschalten. -
Page 13: Dmx-Gesteuerter Betrieb
Nachdem Sie die Startadresse definiert haben, können Sie den DJ-SCAN 250 über Ihren Controller ansteuern. Bitte beachten Sie: 1. Schalten Sie den DJ-SCAN 250 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll-LED permanent. - Page 14 Steuerkanal 3 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. DMX-Wert Eigenschaft 0-18 Weiß 18-35 Dunkelblau 36-53 Pink 54-71 Hellgrün 72-89 Orange 90-107 Hellblau 108-126 Gelb Dunkelrot 128-191 Rainboweffekt vorwärts mit zunehmender Geschwindigkeit 192-255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit Steuerkanal 4 - Rotierendes Goborad...
-
Page 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 16: Technische Daten
PHILIPS MSD250 90V/250W GY-9,5 2000h Best.-Nr. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Best.-Nr. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 Empfohlene Controller: FUTURELIGHT CP-256 Controller Best.-Nr. 51834285 FUTURELIGHT CP-256/32 Controller Best.-Nr. 51834286 Wizard-512 DMX-Software + Interface Best.-Nr. 51860101 Wizard-1024 DMX-Software + Interface Best.-Nr. -
Page 17: Introduction
- pass this manual on to every further owner or user of the product - include every supplementay update with the original manual INTRODUCTION Thank you for having chosen a FUTURELIGHT DJ-SCAN 250. You will see you have acquired a powerful and versatile device. Unpack your DJ-SCAN 250. -
Page 18: Operating Determinations
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Page 19: Description Of The Device
Operate the device only after having become familiar with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. -
Page 20: Overview
Overview (1) Mounting bracket (2) Fixation screw (3) Safety eyelet (4) Objective-lens/Focus (5) Mirror (6) Housing cover (7) Housing screws (8) DMX-Out socket (9) DMX-In socket (10) Power supply (11) Fuseholder (12) Blackout-socket (13) Control Board (14) Venting slots (15) Control LED (16) Microphone (17) Mode-button (18) Down-button... -
Page 21: Installation
INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one MSD/HSD 200 GY-9.5, MSD/HSD 250 GY-9.5 or MSD 250/2 GY-9.5 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron). -
Page 22: Lamp Adjustment
Lamp adjustment The lampholder is aligned at the factory. Due to differences between lamps, fine adjustment may improve light performance. Strike the lamp, open the shutter, set the dimmer intensity to 100 % and focus the light on a flat surface (wall). -
Page 23: Danger Of Fire
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the DJ-SCAN 250 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Page 24: Blackout-Socket
Blackout-socket If you wish to lock the light output - e.g. via an optional footswitch (Blackout-mode), connect your footswitch via a mono-jack plug to the Blackout-socket. Occupation mono 1/4“ jack-plug: Sleeve In Phase (+) Ground DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. -
Page 25: Connection With The Mains
DJ-SCAN 250 will respond to the controller. If you set, for example, the address to channel 7, the DJ-SCAN 250 will use the channel 7 to 14 for control. Please, be sure that you don’t have any overlapping channels in order to control each DJ-SCAN 250 correctly and independently from any other fixture on the DMX data link. -
Page 26: Dmx-Protocol
Note: After switching on, the DJ-SCAN 250 will automatically detect whether DMX 512 data is received or not. If the data is received, the control LED flashes. If there is no data received at the DMX-input, the control LED lights up permanently. -
Page 27: Cleaning And Maintenance
Control channel 5 - Gobo rotation DMX-value Feature 0-15 No rotation 16-135 Forwards gobo rotation with decreasing speed 136-255 Backwards gobo rotation with increasing speed Control channel 6 - Shutter, strobe DMX-value Feature Shutter closed 6-128 Dimmer control 129-131 Reset (after 3-5 seconds) 132-139 No function (Shutter open) 140-199... -
Page 28: Replacing The Fuse
PHILIPS MSD250 90V/250W GY-9,5 2000h No. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K No. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h No. 89106115 Recommended controllers: FUTURELIGHT CP-256 controller No. 51834285 FUTURELIGHT CP-256/32 controller No. 51834286 Wizard-512 DMX-Software + Interface No. 51860101 Wizard-1024 DMX-Software + Interface No. -
Page 29: Introduction
- s'assurer qu'en cas de besoin, chaque modification obtenue soit ajoutée au mode d'emploi. INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT DJ-SCAN 250. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le DJ-SCAN 250 de son emballage. -
Page 30: Emploi Selon Les Prescriptions
Attention: Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie. L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. -
Page 31: Description De L'appareil
Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée. La maximale température ambiante t = 45°... -
Page 32: Aperçue Des Parties
Aperçue des parties (1) Lyre de fixation (2) Vis de la lyre (3) Objectif/Foyer (4) Oeillet de sécurité (5) Miroir (6) Boîtier (7) Vis de boîtier (8) Sortie DMX (9) Entrée DMX (10) Alimentation (11) Porte-fusible (12) Douille Blackout (13) Unité de contrôle (14) Grille d’aération (15) DEL de contrôle (16) Microphone... -
Page 33: Installation
INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 ou MSD 250/2 GY-9,5. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir). -
Page 34: Montage Par Dessus De La Tête
Si le Hot Spot semble trop clair, vous pouvez affaiblir son intensité en mouvant la lampe plus proche au réflecteur. A cette fin, tournez les vis "A, B, C" pour ¼ tours dans le sens des aiguilles d'une montre, jusqu’à ce que la lumière soit repartie de manière uniforme. -
Page 35: Danger D'incendie
Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du l'appareil. DANGER D'INCENDIE! Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)! Fixez l'appareil via un crochet approprié... -
Page 36: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur
Occupation Jack 6,35 mm mono Sleeve Point chaud (+) Masse Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Le raccord entre le contrôleur et le projecteur ainsi qu’entre les projecteurs doit être effectué... -
Page 37: Alimentation
Ajuster le foyer en tourner l'objective pour obtenir une projection claire. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le DJ-SCAN 250 sans contrôleur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur. -
Page 38: Protocôle Dmx
Attention: Après avoir mis le DJ-SCAN 250 sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, la DEL de contrôle clignote. S' il n'y a pas de signaux DMX à... -
Page 39: Nettoyage Et Maintenance
Canal de contrôle 5 - Rotation de gobos Valeur DMX Caractéristique 0-15 Pas de rotation 16-135 Rotation en avant des gobos à vitesse croissante 136-255 Rotation en retour des gobos à vitesse croissante Canal de contrôle 6 - Shutter, Strobe Valeur DMX Caractéristique Shutter fermé... -
Page 40: Remplacer Le Fusible
N° d'art. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K N° d'art. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h N° d'art. 89106115 Contrôleurs recommandés: FUTURELIGHT CP-256 contrôleur N° d'art. 51834285 FUTURELIGHT CP-256/32 contrôleur N° d'art. 51834286 Wizard-512 DMX-Software + Interface N° d'art. 51860101 Wizard-1024 DMX-Software + Interface N°... -
Page 41: Introducción
-pasar el manual a cada sucesivo poseedor o usuario del producto -asegurar que inserte cada suplemento del manual INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT DJ-SCAN 250. Verá que ha adquirido un aparato potente y versátil. Desembale su DJ-SCAN 250. -
Page 42: Instrucciones De Manejo
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I. -
Page 43: Descripción Del Aparato
Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos. Si el aparato debe ser transportado, utilize el embalaje original para evitar daños de transporte. ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas! El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no... -
Page 44: Descripción De Las Partes
Descripción de las partes (1) Lyra de montaje (2) Tornillo de fijación (3) Ojete de seguridad (4) Objetivo/Foco (5) Espejo (6) Caja (7) Tornillos de caja (8) Salida DMX (9) Entrada DMX (10) Conexión a la red (11) Portafusible (12) Casquillo Blackout (13) Unidad de control (14) Rejilla de ventilación (15) LED de control... -
Page 45: Instalación
INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una lámpara MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 o MSD 250/2 GY-9,5. La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de protección, guantes de protección, casco con visera y delantal de cuero). -
Page 46: Montaje Por Encima De La Cabeza
Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter, coloque la intensidad del dimmer a 100 % y foca el rayo en una superficie plana (pared). -
Page 47: Peligro De Incendio
En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del DJ-SCAN 250 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. -
Page 48: Casquillo Blackout
Casquillo Blackout Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional - conecte su interruptor de pie mediante un clavija jack mono con el casquillo Blackout. Ocupación clavija jack mono: Sleeve Fase positivo (+) Tierra Conexión al controlador DMX / conexión proyector - proyector... -
Page 49: Alimentación
Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el DJ-SCAN 250 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado después. -
Page 50: Protócolo Dmx
Después de ajustar la dirección de comienzo, Vd. puede controlar el DJ-SCAN 250 mediante su controlador DMX. Note: 1. Conecte el DJ-SCAN 250. El aparato controla si recibe datos DMX-512 o no. Si recibe datos, la LED de control parpadea. Si no recibe datos, la LED de control brilla permanentemente. El aviso aparece -si no cable XLR (cable de señal del controlador) habia sido puesto en la entrada DMX del DJ-SCAN 250. -
Page 51: Limpieza Y Mantenimiento
Canal de control 5 - Rotation de gobos giratorios Valor DMX Caracteristica 0-15 No rotación 16-135 Rotación de los gobos hacia adelante con velocidad creciente 136-255 Rotación de los gobos hacia atrás con velocidad creciente Canal de control 6 - Shutter, Strobe Valor DMX Caracteristica Shutter cerrado... -
Page 52: Reemplazar El Fusible
PHILIPS MSD250 90V/250W GY-9,5 2000h Referencia 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Referencia 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Referencia 89106115 Controladores: FUTURELIGHT CP-256 controlador Referencia 51834285 FUTURELIGHT CP-256/32 controlador Referencia 51834286 Wizard-512 DMX-Software + Interface Referencia 51860101 Wizard-1024 DMX-Software + Interface Referencia 51860110 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo...
