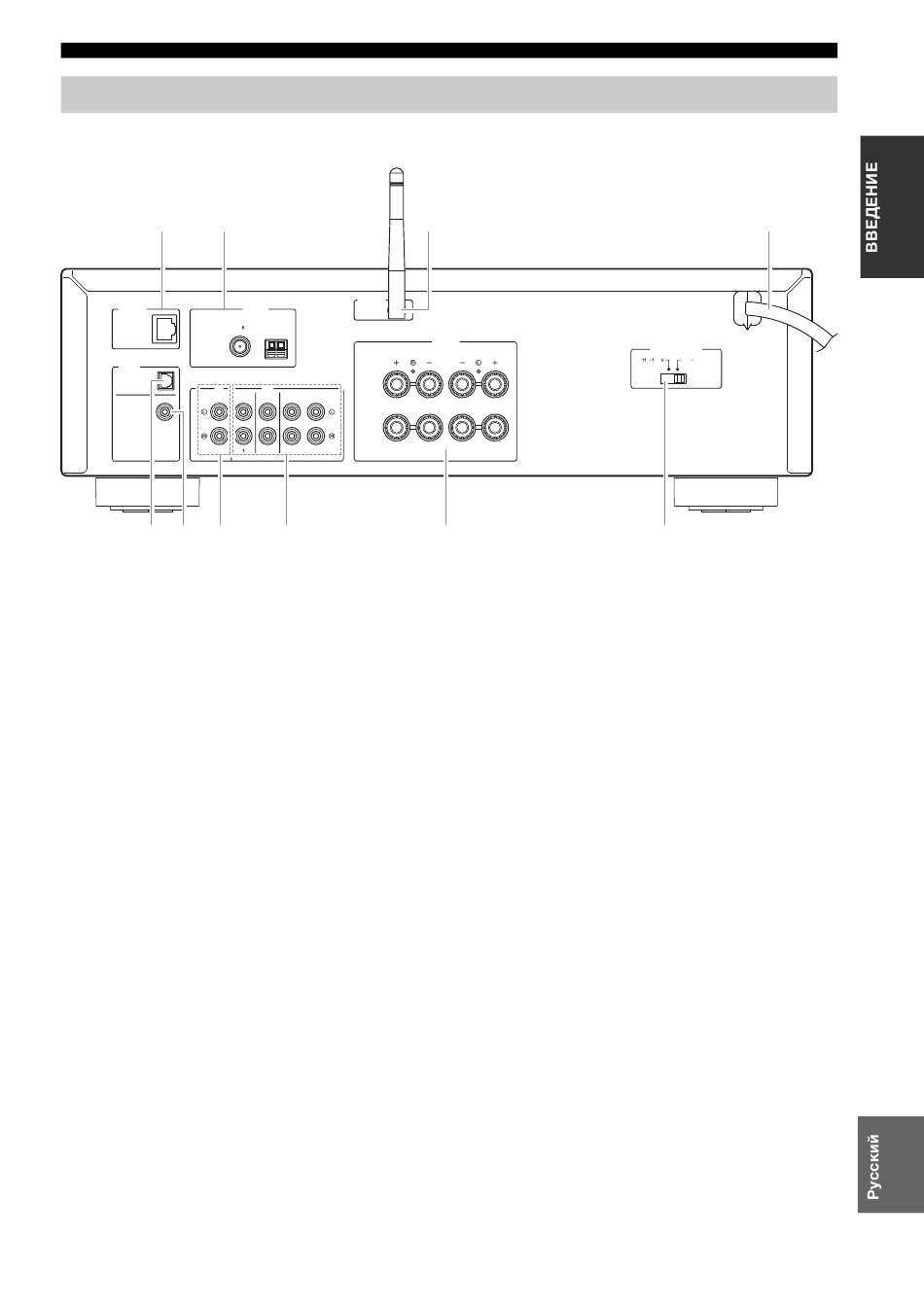

Задняя панель
[AM-радио доступно только для модели R-N402.]
1 2
NETWORK
DIGITAL
OPTICAL
CD
COAXIAL
5 6 7
1 Гнездо NETWORK
Для подключения к сети с помощью сетевого
кабеля (стр.13).
2 Разъемы ANTENNA
Для подключения радиоантенн (стр.12).
3 Антенна беспроводной связи
Для подключения к сетевому устройству по
беспроводной связи (стр.13).
4 Силовой кабель
Для подключения к настенной розетке
переменного тока (стр.13).
WIRELESS
ANTENNA
FM
AM
75
A
LINE
IN OUT
B
2 3
8
3
SPEAKERS
9
5 Гнездо OPTICAL
Для подключения к аудиокомпонентам,
оснащенным цифровым оптическим выходным
разъемом (стр.10).
6 Гнездо COAXIAL
Для подключения к аудиокомпонентам,
оснащенным цифровым коаксиальным выходным
разъемом (стр.10).
7 Гнезда CD
Для подключения к CD-проигрывателю (стр.10).
8 Гнезда LINE 1-3
Для подключения к аналоговым
аудиокомпонентам (стр.10).
9 Разъемы SPEAKERS
Для подключения колонок (стр.11).
0 VOLTAGE SELECTOR
(только для общей модели и модели для
Бразилии)
