Omni 6000 Manuel Utilisateur page 94

Chapitre 8
INFO - Le coefficient de
température de chaque voie
d'entrée de chaque module
combo a été ajusté mieux
que ±20 ppm/°C. Pour éviter
les effets de gradient de
température et pour de
meilleurs résultats, toujours
laisser le temps à la
température intérieure du
calculateur de se stabiliser
of avant d'effectuer les
réglages fins d'étalonnage.
INFO – L'installation de la
boîte à décades à
l'emplacement effectif de la
sonde Pt100 améliore la
précision mais n'est pas
toujours pratique. Les
erreurs introduites par le
raccordement direct de la
boîte à décades au bornier
du panneau arrière sont
d'environ 0,01% par 100 Ω
de résistance de fils.
PRATIQUE – Le réglage de
pleine échelle est sans effet
à 4mA ou 1V. Toujours
régler d'abord le 'zéro'
exactement à 4mA ou 1V.
Quitter le Mode
Diagnostic – Lorsque
l'écran 'Choix Entrée/Sortie'
est affiché, appuyer sur
[Diag] pour revenir au Mode
Affichage (la LED
Diagnostic s'éteint).
8-6
Saisir la valeur par défaut d'étalonnage et répondre [O] à la question
'Etalonner Entrée ?', un écran semblable à celui-ci apparaît :
Pour étalonner une voie d'entrée Pt100, procéder comme suit :
1) Débrancher la sonde Pt100 et la remplacer, comme indiqué ci-
dessous, par une boîte à décades de précision pouvant prendre des
valeurs de 25,00 à 150,00 Ω.
2) Régler la boîte à décades sur 25,00 Ω.
3) Ajuster la valeur affichée jusqu'à ce qu'elle indique 25,00 Ω en
utilisant les flèches Haut/Bas.
4) Régler la boîte à décades sur 150,00 Ω.
5) Ajuster la valeur affichée jusqu'à ce qu'elle indique 150,00 Ω, en
utilisant les flèches Gauche/Droite.
6) Vérifier le point 2) Si le zéro est précisément réglé à 25 Ω, un
réajustage n'est pas nécessaire.
7) Débrancher la boîte à décades et reconnecter la sonde Pt100.
8) Appuyer sur la touche [Diag] pour revenir à l'écran de sélection.

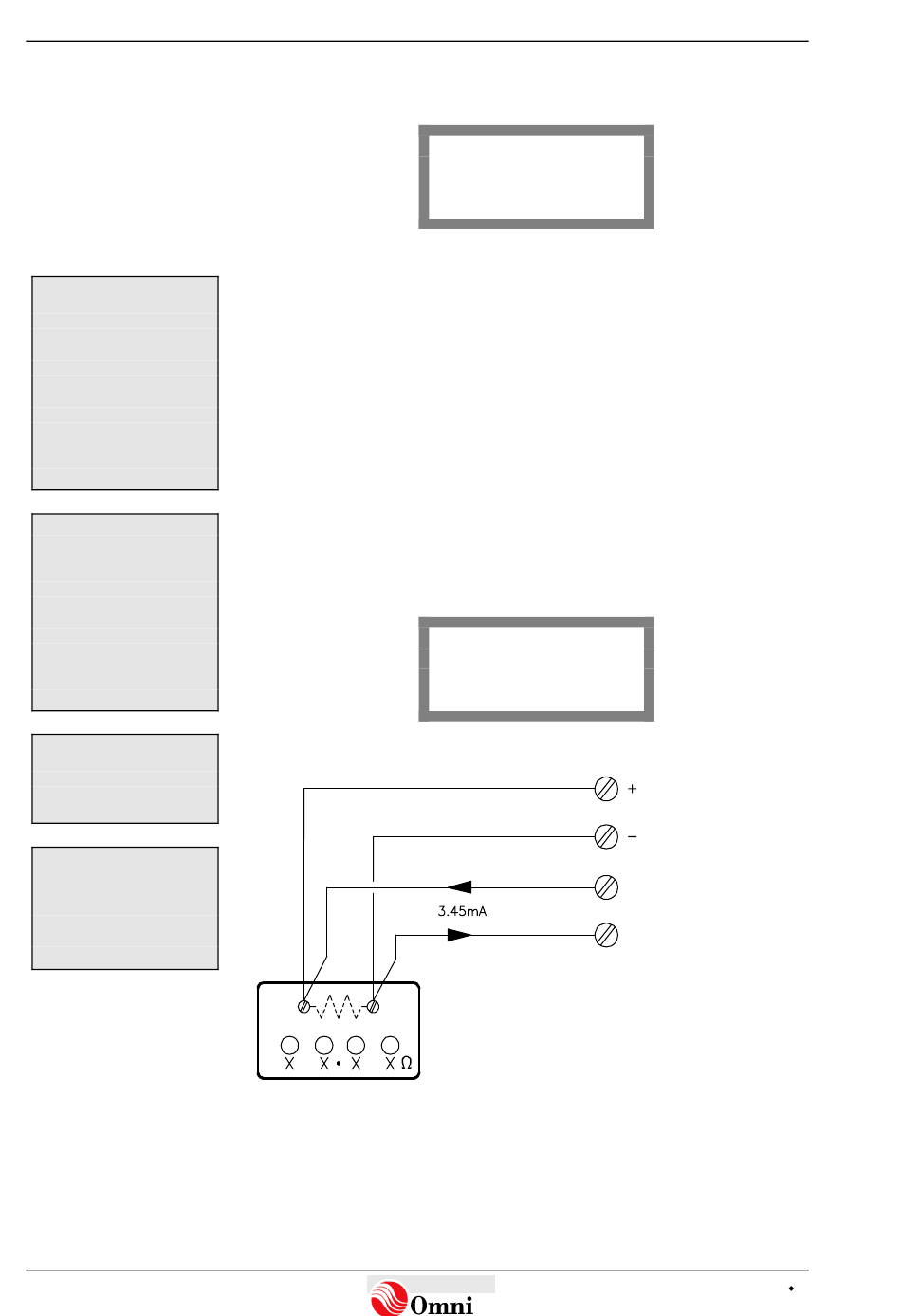

Fig. 8-1. Etalonnage d'une voie d'entrée Pt100
Fonctions de Diagnostic et d'Etalonnage
MV#1 Deg.C 65.0
% Valeur 60.00
Valeur Resistance
Ohms 100.00
Choix Entree/Sortie
a etalonner
Diag" pour sortir
BORNES DU PANNEAU
ARRIERE DU CALCULATEUR
BOITE A DECADES
DE PRECISION
VOIE D'ENTREE
TEMPERATURE
SOURCE DE COURANT
D'EXCITATION Pt100
RETOUR
