Instructions de service
1.4 Commande

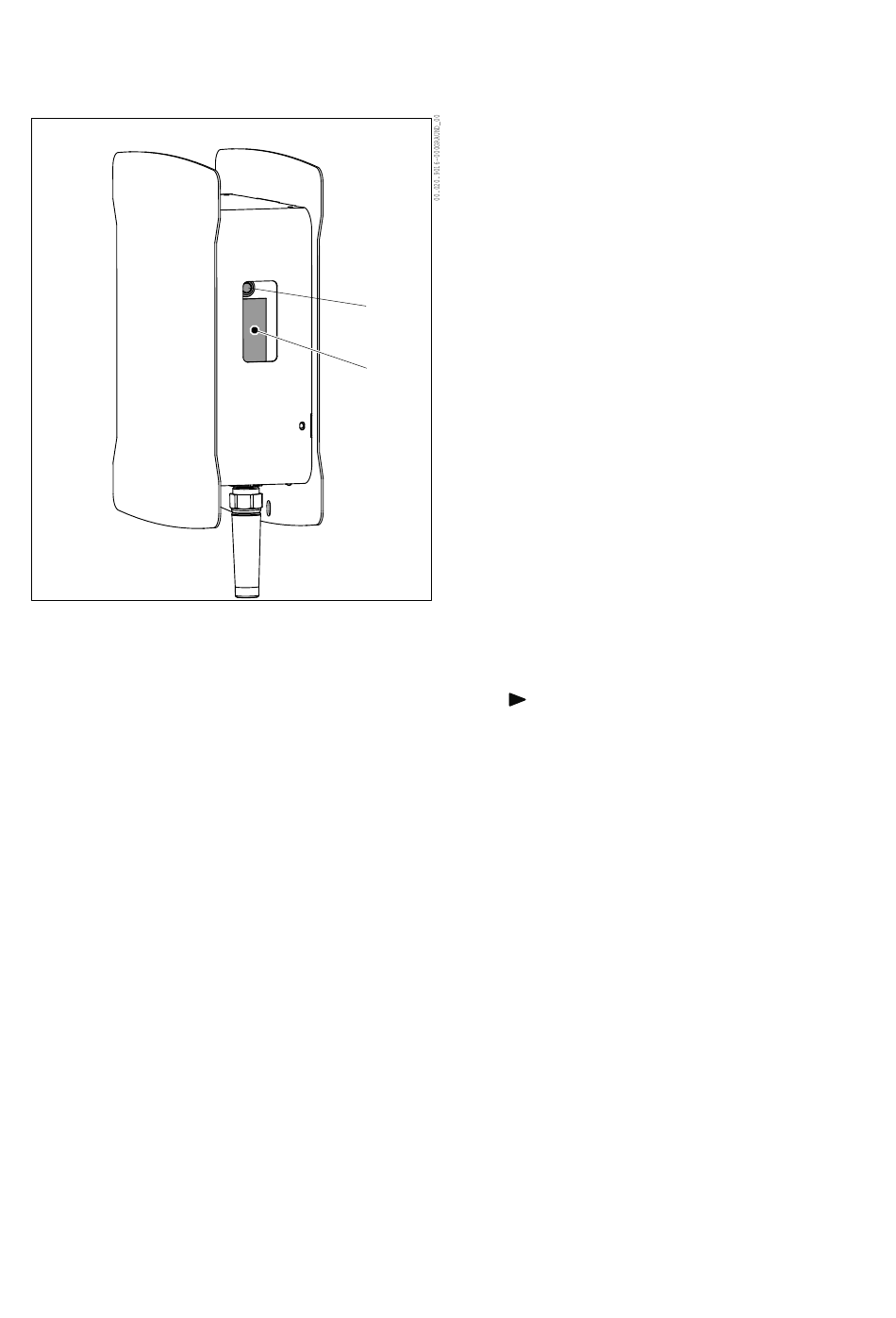

Fig. 1 Wallbox basicEVO
A.1.2
1 Bouton-poussoir avec LED
2 Plaque signalétique
1. Déroulez complètement le câble de charge de la
Wallbox.
2. Retirez le capuchon du coupleur de charge.
3. Branchez le câble de charge au véhicule.
Dès que le câble de charge est enfiché sur le véhicule,
la Wallbox devient "opérationnelle" et la LED s'allume
1
en vert.
Si la Wallbox reste à l'état opérationnel durant environ
12 min sans véhicule connecté, elle passe à l'état de
2
veille et la LED s'éteint.
Possibilité de réveil 1 :
● Si, à l'état de veille, le câble de charge est
branché au véhicule, la Wallbox passe automa‐
tiquement à l'état opérationnel. La LED s'allume
en vert.
Possibilité de réveil 2 :
● Si vous appuyez sur le bouton-poussoir (alors
qu'aucun véhicule n'est connecté), la Wallbox
passe de l'état de veille à l'état opérationnel. La
LED est allumée en vert et le câble peut être
branché au véhicule.
Opération de charge
Dès que vous avez branché le câble de charge, le vé‐
hicule peut démarrer l'opération de charge. Pendant
l'opération de charge, la LED clignote en vert.
Lorsque le véhicule arrête l'opération de charge, la
Wallbox clôt l'opération de charge. La LED s'allume en
vert.
Ces deux états de fonctionnement peuvent survenir
plusieurs fois durant un cycle de charge complet.
Fin de charge
Lorsque l'opération de charge est achevée, débran‐
chez le câble de charge du véhicule puis obturez le
coupleur du câble avec le capuchon. Enroulez ensuite
le câble de charge sur la Wallbox.
Nota
En cas d'utilisation d'un dispositif de ver‐
rouillage externe, le branchement du vé‐
hicule déclenche un contrôle de pré‐
sence ou non d'un verrouillage externe
(par ex. par un interrupteur à clé ou équi‐
valent). Tant que l'autorisation externe
n'a pas été donnée, la LED est allumée
en jaune et le véhicule n'est pas chargé.
Dès que l'autorisation externe est don‐
née, la LED s'allume en vert.
