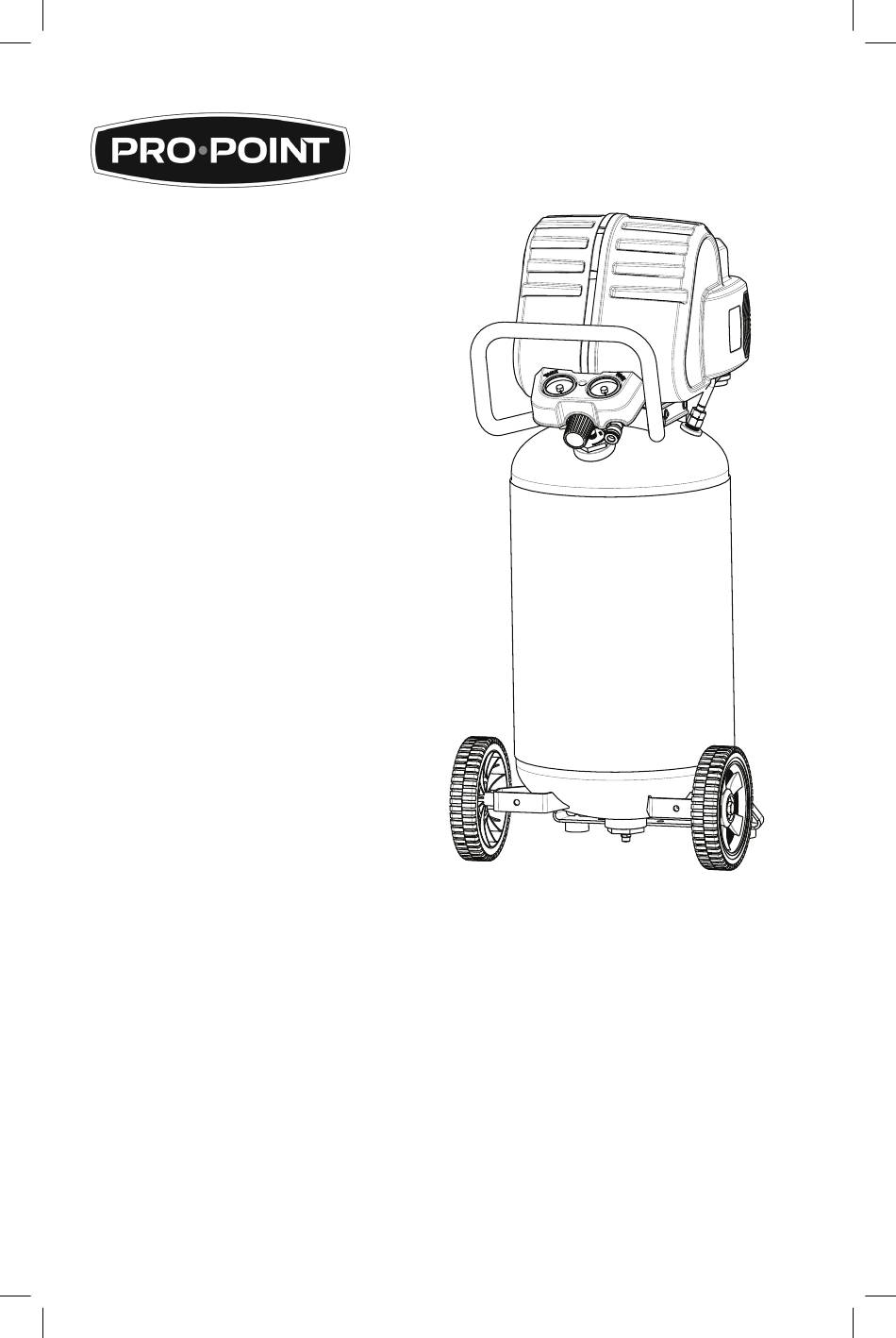

V0.1

Owner's Manual

AIR COMPRESSOR

15-gallon

1.7 HP

Oil-Free, UMC

Model No. C151S

U3A2251S

CAUTION:

Before using this product, read this

manual and follow all its Safety

Rules and Operating Instructions.

06/18/2018

Part No. E111726

Please read and understand all instructions before use. Retain this manual for future reference.

• Safety Instructions

• Installation & Operation

• Maintenance & Storage

• Troubleshooting Guide

• Parts List

• Español, p. 22

• French, p. 45

8866667

Table des Matières

Chapitres

Sommaire des Matières pour PRO-POINT C151S

Page 1 V0.1 8866667 Owner’s Manual AIR COMPRESSOR 15-gallon 1.7 HP Oil-Free, UMC Model No. C151S U3A2251S CAUTION: • Safety Instructions • Installation & Operation Before using this product, read this • Maintenance & Storage manual and follow all its Safety Rules and Operating Instructions.
Page 2: Table Des Matières
TABLE OF CONTENTS Page Safety Symbols ............3 Important Safety Instructions &...
Page 3: General Safety Rules
GENERAL SAFETY RULES This manual contains information that is important for you to know and understand. This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the symbols below. Please read the manual and pay attention to these symbols. Indicates an imminently Indicates a potentially hazardous situation which, if not...
Page 4 • Restricting any of the com- • Never place objects against pressor ventilation openings or on top of compressor. will cause serious overheat- • Operate compressor in an open ing and could cause fire. area at least 12" (30.5 cm) away from any wall or obstruction that would restrict the flow of fresh air to the ventilation openings.
Page 5: Risk Of Bursting
HAZARD RISK OF BURSTING Air Tank: On February 26, 2002, the U.S. Consumer Product Safety Commission published Release # 02-108 concerning air compressor tank safety: Air compressor receiver tanks do not have an infinite life. Tank life is dependent upon several factors, some of which include operating conditions, ambient condi- tions, proper installations, field modifications, and the level of maintenance.
Page 6 HAZARD RISK OF ELECTRICAL SHOCK WHAT CAN HAPPEN HOW TO PREVENT IT • Your compressor is powered by • Never operate the compressor electricity. Like any other electrically outdoors when it is raining powered device, if it is not used or in wet conditions.
Page 7 HAZARD RISK OF HOT SURFACES WHAT CAN HAPPEN HOW TO PREVENT IT • Touching exposed metal such • Never touch any exposed metal as the compressor head, engine parts on compressor during or head, engine exhaust or outlet immediately after operation. tubes, can result in serious burns.
Page 8 HAZARD RISK OF UNSAFE OPERATION WHAT CAN HAPPEN HOW TO PREVENT IT • Unsafe op er a tion of your • Review and understand all compressor could lead to se ri ous instructions and warnings in ju ry or death to you or others. in this manual.
Page 9: Specification Chart
ANSI S12.6 may contribute to hearing loss. (S3.19) hearing protection. SAVE THESE INSTRUCTIONS FOR FUTURE USE SPECIFICATION CHART Model No. C151S Running Horsepower 1.7 * Bore 2.875" (73.025 mm) Stroke 1.45" (36.83 mm) Voltage...
Page 10: Duty Cycle
NPT (National Pipe Thread) Pump A seal thread tape must be used to Produces the compressed air with a provide a leak-free seal on pipe threaded reciprocating piston contained within the connections. cylinder. Regulator Pressure Gauge Pressure Regulator Knob Displays the current line pressure. Line Regulates the outgoing pressure from pressure is adjusted by rotating the the air outlet to the tool.
Page 11: Overview
OVERVIEW Power Switch Air Intake Filter This controls the power to the Provides clean air to the pump and motor and also the cut-in/ must always be kept free of debris. cut-out pressure settings. Check on a daily basis or before This switch serves as the each use.
Page 12: Assembly
ASSEMBLY ASSEMBLING THE COMPRESSOR WARNING The air compressor should be turned off, unplugged from the power source, the air bled from the tank and the unit allowed time to cool before any maintenance is performed. Personal injuries could occur from moving parts, electrical sources, compressed air or hot surfaces.
Page 13: Installation
INSTALLATION GETTING STARTED Location of the Air Compressor The air compressor should always be located in a clean, dry and well ventilated environment. The unit should have at minimum, 12 inches of space on each side. The air filter intake should be free of any debris or obstructions. Check the air filter on a daily basis to make sure it is clean and in working order.
Page 14: Extension Cords
INSTALLATION GETTING STARTED Extension Cords Use only a 3-wire extension cord that has a 3-blade grounding plug, and a 3-slot receptacle that will accept the plug on the product. Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw.
Page 15: Operating Procedures
OPERATING PROCEDURES DAILY STARTUP (Figure 4) Set the Power Switch to the Off position. (A) Inspect the air compressor, air hose, and any accessories/tools being used for damage or obstruction. If any of these mentioned items are in need of repair/ replacement, contact your local authorized dealer before use.
Page 16: Maintenance
MAINTENANCE WARNING To avoid personal injury, always shut off and unplug the compressor and relieve all air pressure from the system before performing any service on the air compressor. Maintenance Schedule WARNING To ensure efficient operation and longer life of the Before each use Items to Check/Change air compressor unit, a routine...
Page 17 7. Store the air compressor in a clean and dry location. TROUBLESHOOTING Risk of Unsafe Operation. Unit cycles automatically when power is on. When servicing, you may be exposed to voltage sources, com- pressed air, or moving parts. Before servicing unit unplug or disconnect elec- trical supply to the air compressor, bleed tank of pressure, and allow the air compressor to cool.
Page 18 PROBLEM CAUSE CORRECTION Regulated This is normal If pressure drops too low, adjust pressure regulator while accessory is used. gauge reading Compressor not Check air requirement of accessory. drops when large enough If it is higher than CFM and pressure air accessory supplied by compressor, you need a is being used...
Page 19: Parts Drawing
PARTS DRAWING PUMP/MOTOR ASSEMBLY PARTS LIST REF. NO PART NO. DESCRIPTION E106663 PULLEY E106664 BELT E107844 E106666 SCREW .50-20 UNF X 4.50 HEX FLANGE - TORQUE 100-120 FT-LBS E106667 FLYWHEEL E106668 SCREW .50-20 UNF X 1.25 HEX FLANGE - TORQUE 100-120 FT-LBS E106669 SCREW .25-20 X 1.25 HEX FLANGE - TORQUE 7-10 FT-LBS E106670...
Page 20 PARTS DRAWING C151S 34 41 20- ENG...
Page 21 PARTS LIST REF. NO PART NO. DESCRIPTION E106660 KIT SCREW .250-20 X .750 HHW, SET OF 3 - TORQUE TO 9-12 FT-LBS E107996 MANIFOLD INCLUDES ITEM 40 E106917 COVER CONSOLE E106614 KIT SCREW #10-24 X .563, SET OF 4 - TORQUE 12-30 IN-LBS E107856 OUTLET TUBE E107847...
Page 22 V0.1 8866667 Manuel du propriétaire COMPRESSEUR D’AIR 56.8 litersHP Sans huile, UMC Modèle No. C151S U3A2251S MISE EN GARDE : • Consignes de sécurité • Installation et utilisation Avant d’utiliser cet appareil, bien • Entretien et entreposage lire ce manuel et suivre toutes les ainsi que le mode d’utilisation.
Page 23 TABLE OF CONTENTS Symboles de sécurité ............. . . 47 Consignes et directives de sécurité...
Page 24: Mesures De Sécurité
MESURES DE SÉCURITÉ Ce manuel contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur la PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention particulière à...
Page 25 • Toute obstruction des ori- • Ne jamais placer des objets con- fices d'aération du compresseur tre ou sur le compresseur. entraînera une surchauffe dangere- • Utiliser le compresseur dans un use et risque de causer un incendie. endroit ouvert, à au moins 30,5 cm (12 po) de tout mur ou obstruc- tion qui réduirait le débit d'air frais vers les orifices d'aération.
Page 26: Risque D'éclatement
DANGER RISQUE D’ÉCLATEMENT Réservoir d’air comprimé : Le 26 février 2002, la U.S. Consumer Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité les réservoirs d’air comprimé des compresseurs : Les réservoirs d’air comprimé des compresseurs n’ont pas une durée de vie illimitée.
Page 27: Risque De Choc Électrique
Pneus : • Une inflation excessive des pneus • Utilisez un manomètre pour vérifier peut provoquer des blessures et la pression des pneus avant des dommages matériels graves. chaque utilisation et pendant le gonflage; voir le flanc du pneu pour la pression des pneus. REMARQUE : réservoirs d'air, compres- seurs et autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits...
Page 28: Risque De Brûlures
DANGER RISQUE DE PROJECTION D’OBJETS RISQUE PRÉVENTION • Le jet d'air comprimé peut causer des • Porter toujours des lunettes de lésions aux tissus mous de la peau protection homologuées CAN/ exposée et peut projeter de la saleté, CSA Z94.3 (ANSI Z87.1) avec des copeaux, des particules libres des écrans latéraux lors de et de petits objets à...
Page 29 DANGER RISQUE RELIÉ AUX PIÈCES MOBILES RISQUE PRÉVENTION • Les pièces mobiles telles que • Ne jamais faire fonctionner le la poulie, le volant-moteur et la compresseur sans les boîtiers ni courroie peuvent entraîner des les couvercles ou lorsque ceux-ci sont endommagés ou retirés.
Page 30: Conserver Ces Directives Pour Un Usage Ultérieur
DANGER RISQUE DE CHUTE RISQUE PRÉVENTION • Un compresseur portatif peut • Toujours s'assurer de la stabilité tomber d'une table, d'un établi du compresseur avant de le faire ou d'un toit. L'impact peut causer fonctionner, afin de prévenir tout des dommages au compres- mouvement accidentel de l'unité.
Page 31 TABLEAU DE SPÉCIFICATION Modèle no : C151S Puissance de service 1.7 HP* Alésage 73,025 mm (2.875 po.) Course de piston 36,83 cm (1.45 po) Tension Monophasé Hz Exigence minimum – Circuit de dérivation 15 ampères Type de fusible Retardement Capacidad de aire en el tanque 56.8 litres (15 gal.)
Page 32: Cycle De Service
Pompe PCM standard (Pied cube par minute) Produit l’air comprimé à l’aide d’un Unité de mesure du débit d’air. piston alternatif, situé à l’intérieur du cylindre. Manomètre de réservoir Indique la pression d’air à l’intérieur du Manomètre de sortie réservoir d’air. Affiche la pression principale réelle.
Page 33: Vue D'ensemble
VUE D’ENSEMBLE Interrupteur d’alimentation Filtre de prise d’air Celui-ci contrôle l’alimentation Procure de l’air propre à la pompe électrique au moteur et également les et doit être toujours maintenue réglages de pression d’enclenchement libre de débris. Vérifier sur une base et de coupure.
Page 34: Assemblage
ASSEMBLAGE ASSEMBLAGE DU COMPRESSEUR Le compresseur d’air devrait être éteint, débranché de la source d’alimentation, l’air purgé du réservoir et permettre à l’unité de refroidir, avant de procéder à quelque entretien. Des blessures peuvent survenir en présence de pièces mobiles, sources électriques, air comprimé...
Page 35: Installation
INSTALLATION POUR COMMENCER : Emplacement du compresseur d’air Le compresseur d'air doit être situé dans un emplacement propre, sec et bien aéré. Le compresseur d'air doit posséder un espace libre de 30 cm (12 po) de chaque côté. L’entrée du filtre à air devrait être libre de tout débris ou obstruction. Vérifiez le filtre quotidiennement, pour vous assurer qu’il sot propre et en bon état de fonctionnement.
Page 36 INSTALLATION POUR COMMENCER : Rallonges Utilisez seulement une rallonge à trois fils, munie d'une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes, acceptant la fiche sur l’unité. Assurez-vous que la rallonge est en bon état. À l’usage d’une rallonge, assurez-vous d’utiliser une rallonge possédant un calibre suffisamment robuste, pour transporter le courant électrique requis par votre outil.
Page 37: Mode D'emploi
MODE D’EMPLOI DÉMARRAGE QUOTIDIEN (Figure 4) Placez l’interrupteur d’alimentation en position fermée (Off) (A). Vérifiez le compresseur d’air, le tuyau à air et tous les accessoires/outils utilisés, pour déceler tout dommage ou obstruction. Si un des articles mentionnés requiert une réparation / remplacement, contactez votre concessionnaire local autorisé, avant de procéder à...
Page 38: Entretien
ENTRETIEN Pour éviter les risques de blessures, arrêtez et débranchez toujours le compresseur et libérez toute la pression d'air du système, avant de procéder à tout entretien sur le compresseur à air Afin d'assurer un rendement efficace et une durée de vie utile plus longue du compresseur d'air, un calendrier d'entretien doit être préparé...
Page 39: Drainage Du Réservoir
ENTRETIEN DRAINAGE DU RÉSERVOIR condensation s’accumulera dans le réservoir. De façon à prévenir la formation de corrosion à l’intérieur du réservoir, cette humidité doit être drainée à la fin de chaque jour de travail. Veillez à porter des lunettes protectrices et une protection auditive. Relâchez la pression d’air du système et ouvrez la soupape de drainage située à...
Page 40: Guide De Dépannage
GUIDE DE DÉPANNAGE Risque d'une utilisation dangereuse. L'unité est automatiquement en cycle quand l’alimentation électrique fonctionne. Durant le service, vous pourriez être exposé à des sources de tension, à l'air comprimé ou à des pièces mobiles. Avant de faire le service de l'unité, débranchez ou déconnectez l'alimentation électrique au compresseur d'air, purgez la pression du réservoir et laissez le compresseur d'air se refroidir.
Page 41 PROBLÈME CAUSE CORRECTION La soupape de La pression du réservoir Remplacer le manostat. retour s'ouvre. excède la pression normale de fonctionnement. Manostat est bloqué. Remplacer le manostat Le moteur ne La pression du réservoir ELe moteur démarrera automatiquement fonctionne pas. dépasse la limite préréglée lorsque la pression du réservoir chute sous du manostat.
Page 42: Dessin Des Pièces
DESSIN DES PIÈCES ASSEMBLAGE POMPE / MOTEUR NOMENCLATURE DES PIÈCES NO. RÉF. NO. PIÈCE DESCRIPTION QTÉ E106663 POULIE E106664 COURROIE E107844 VENTILATEUR E106666 VIS .50-20 UNF X 4.50 HEX ÉPAULEMENT - COUPLE 100-120-FT-LB E106667 VOLANT D’INERTIE E106668 VIS .50-20 UNF X 1.25 HEX ÉPAULEMENT - COUPLE 100-120 FT-LB E106669 VIS .25-20 X 1.25 HEX ÉPAULEMENT - COUPLE 7-10 FT-LB E106670...
Page 43 DESSIN DES PIÈCES C151S 34 41 43- FR...
Page 44 NOMENCLATURE DES PIÈCES NO. RÉF. NO. PIÈCE DESCRIPTION QTÉ E106660 TROUSSE VIS .250-20 X .750 HHW, JEU DE 3 – VIS COUPLE 9-12 FT-LB E107996 COLLECTEUR – COMPREND ARTICLE 40 E106917 CONSOLE DE COUVERTURE E106614 TROUSSE VIS #10-24 X .563, JEU DE 4 - COUPLE 12-30 IN-LB E107856 TUBE DE SORTIE E107847...
