2.5 Installation de la traversée de toit (accessoire)
Version: 4.0 (24-04-2013)

2.4.2 Montage

c
Attention:
Montez la gaine de traversée de mur avec soins, veillez à
son bon colmatage. De manière à prévenir les problèmes
de fuite et de condensation, ce qui pourrait altérer le fonc-
tionnement du ventilo-convecteur.

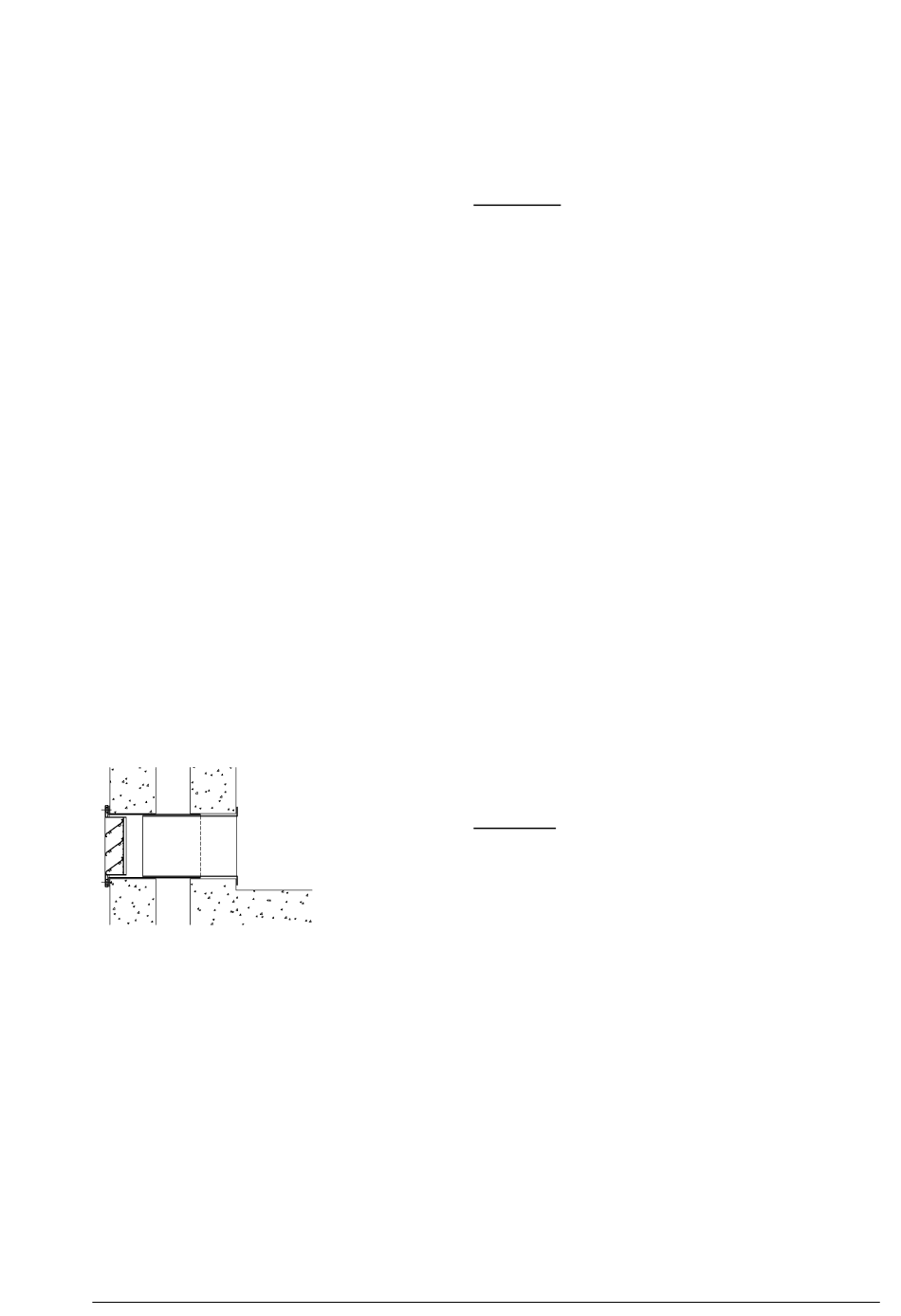

1. Placez la bande adhésive (fournie) autour de l'ouverture de
ventilation de l'appareil (partie hachurée dans la figure).
2. Faites une ouverture dans la façade. (voir Tableau 2-1 pour
les mesures)
3. Fixez les parties de la gaine comme vous le souhaitez, par
exemple en les scellant ou en les vissant. Attention au posi-
tionnement des vis : celles-ci ne doivent pas entraver le
positionnement de la grille.
4. Bouchez toutes les jointures et fentes soigneusement avec
de l'adhésif.
5. Pour les flasques de la partie de gaine qui est fixée au mur
extérieur : percer les trous de grilles avec un forêt de
Ø 5 mm.
6. Placez de l'adhésif à l'intérieur du flasque de la grille de
manière à ce que l'ouverture entre la grille et la gaine soit
bien colmatée.
7. Montez la grille à l'aide de vis sur le flasque.
n
Remarque:
Veillez au bon positionnement des vis : elles doivent être
orientées vers l'extérieur en cas d'écoulement.
8. Assurez-vous que la gaine de traversée de mur ne pré-
sente pas de fuites.
2.5.1 Particularités
La traversée de toit est constituée de deux éléments : un cou-
vercle et une gaine. Ceux-ci sont assemblés lors de la livraison.
La traversée de toit sera montée sur une sortie de toit. Ceci
n'est pas fourni par Biddle, et devra être réalisé sur place.
