Branchement de la pédale de commande sur
une machine à mécanisme de perçage horizontal

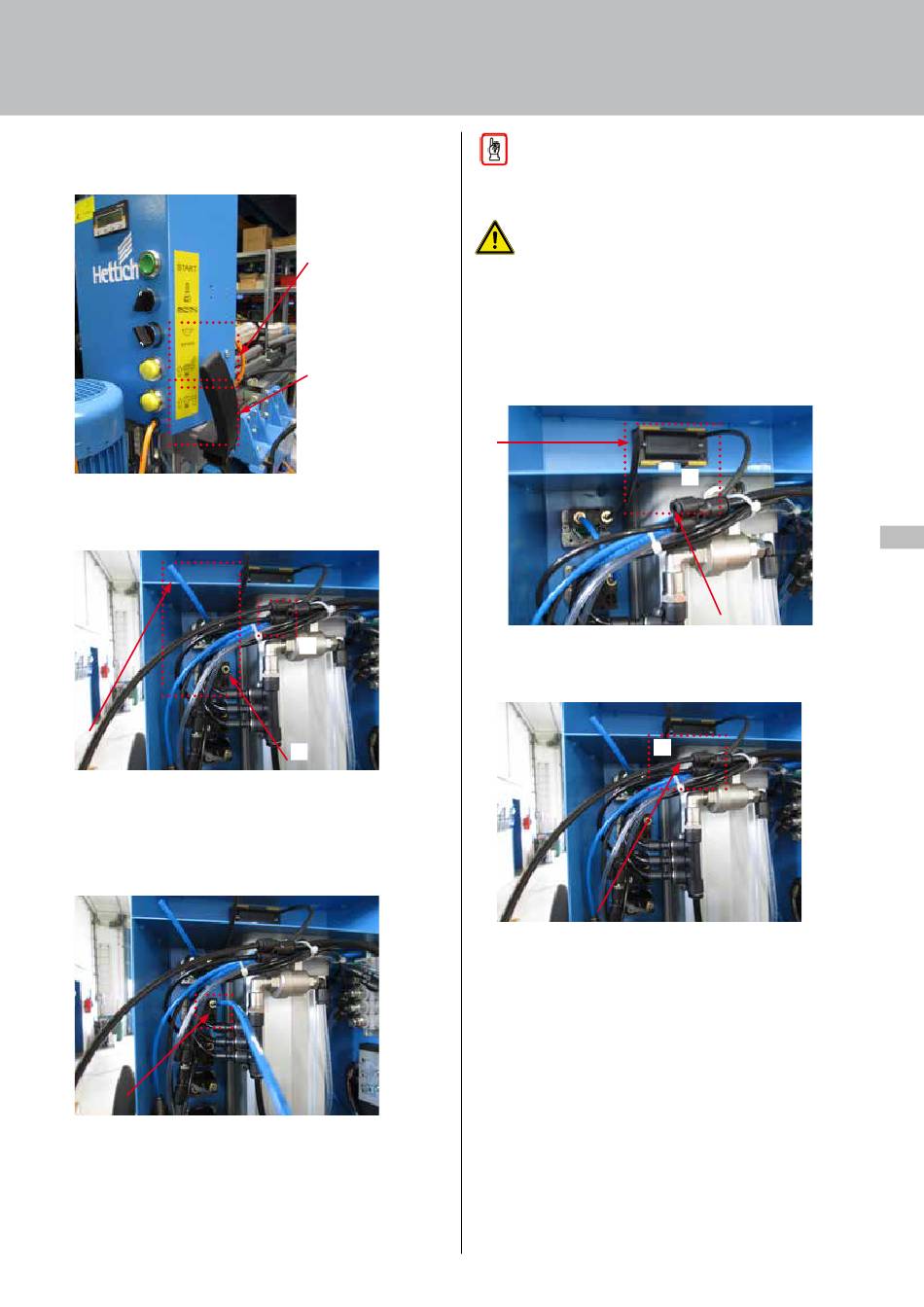

Vue du dos de la machine (arrière de la console)
1. Débranchez le tuyau noir du bouton manuel au niveau
du répartiteur en Y à travers les ouvertures du support
d'aspiration .
1
Raccordez le tuyau noir de la pédale de commande
au répartiteur en Y .
2
Débranchez le tuyau bleu
3
« Perçage à la verticale/à l'horizontale ».
Raccordez le tuyau bleu 4 de la pédale de commande
au sélecteur « Perçage à la verticale/à l'horizontale ».
1
2
2
3
du sélecteur
REMARQUE
À la fin des travaux, effectuez systématiquement
un test de fonctionnement.
AVERTISSEMENT
Les tuyaux d'air comprimé ne doivent être ni
endommagés ni pliés.
Branchement de la pédale de commande sur une
machine sans mécanisme de perçage horizontal
Vue du dos de la machine (arrière de la console)
1. Débranchez le tuyau noir du bouton manuel au niveau
du répartiteur en Y à travers les ouvertures du support
d'aspiration .
1
2
Raccordez le tuyau noir de la pédale de commande
au répartiteur en Y .
2
1
81
fr
